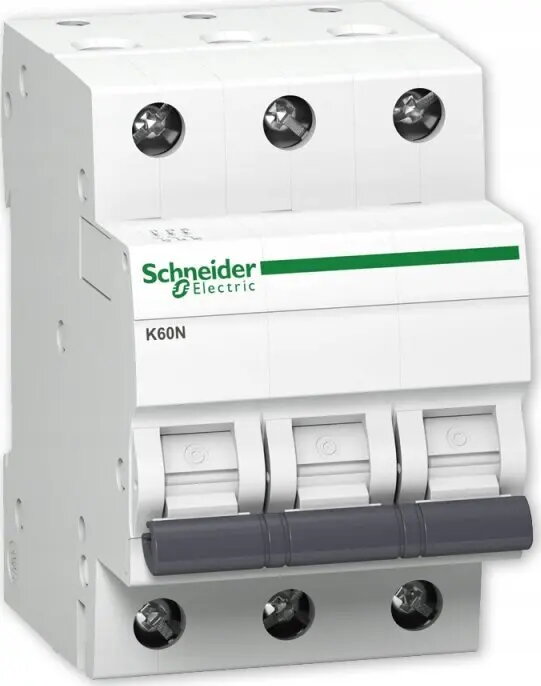

Автоматический выключатель Schneider Electric K60N-C63-3 3P C 63A 6 кА AC (A9K02363)

Трехполюсный миниатюрный автоматический выключатель Schneider Electric K60N-C63-3 предназначен для установки на DIN-рейку и защиты трехфазных электроцепей в жилых и небольших коммерческих распределительных щитах. С теплово-магнитной характеристикой срабатывания C и номинальным током 63 А он обеспечивает защиту от перегрузок и коротких замыканий при одновременной допуске умеренных пусковых токов оборудования.

Преимущества

Автоматика K60N-C63-3 сочетает в себе защиту от длительных перегрузок и мгновенную отсечку при коротком замыкании благодаря конструкции теплового и магнитного расцепителей. Трехполюсная компоновка упрощает защиту трехфазных линий и экономит место в щите. Устройство совместимо с типовыми аксессуарами для DIN-реек и упрощает монтаж и обслуживание в распределительных панелях.

Подходит для

• Защиты трехфазных ответвлений в многоквартирных и частных жилых зданиях.
• Электроснабжения небольших двигателей, систем отопления и кондиционирования, насосов с умеренным пусковым током.
• Небольших коммерческих помещений и магазинов, требующих аппаратуры на 63 A с характеристикой C.
• Монтажа в DIN-реечных распределительных щитах при реконструкциях и новых проектах.

Когда может быть не подходящим

Этот автомат не подходит для сетей с очень высоким током короткого замыкания, где необходима большая отключающая способность, или для систем, требующих более чувствительных характеристик срабатывания (например, B) или специальных электронных устройств с регулируемыми задержками. Он также не заменяет пускатели для мощных двигателей, где нужны дополнительные защитные и пусковые функции.

Ключевые характеристики

• Число полюсов: 3
• Характеристика срабатывания: C (теплово-магнитная)
• Номинальный ток: 63 A
• Отключающая способность: 6 kA (AC)
• Крепление: DIN-реечное
• Область применения: низковольтные распределительные сети

Как использовать

Установите автомат на стандартную DIN-рейку в распределительном щите в соответствии с местными нормами и инструкциями производителя щита. Подключите фазные проводники к соответствующим клеммам и зафиксируйте клеммные винты с рекомендованным моментом затяжки. Используйте устройство как основной защитный элемент для ответвления; после монтажа выполните проверку переключения. Перед обслуживанием отключите питание и убедитесь в отсутствии напряжения на клеммах.

На что обратить внимание перед покупкой

• Проверьте соответствие номинального тока 63 A расчетной нагрузке и сечению проводников.
• Убедитесь, что отключающая способность 6 kA соответствует уровню КЗ в месте установки.
• Оцените, подходит ли характеристика C для подключаемого оборудования с точки зрения пусковых токов.
• Проверьте размеры и совместимость с DIN-рейкой и внутренним пространством щита.

Рекомендации по использованию

Планируйте селективность защиты, анализируя взаимодействие с вводными и последующими защитными устройствами. Применяйте этот трехполюсный автомат C‑характеристики для общих трехфазных цепей, где требуется допуск умеренных пусковых токов и где отключающая способность соответствует уровню коротких замыканий на объекте.
