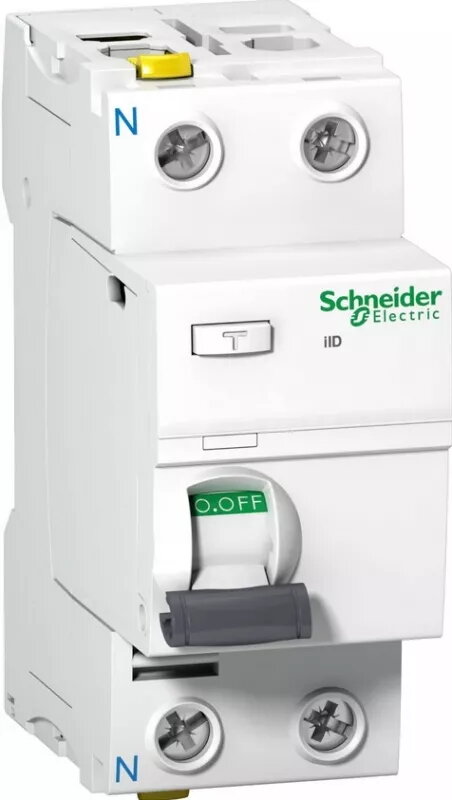

Дифференциальный автомат 2P 40A 30мA Тип AC Schneider Electric A9Z11240

Устройство защитного отключения Schneider Electric, двухполюсное, на 40 A с током утечки 30 мА, тип AC предназначено для защиты однофазных распределительных цепей от утечек тока на землю. Двухполюсный УЗО контролирует баланс токов между фазным и нулевым проводниками и отключается при обнаружении переменного тока утечки, превышающего 30 мА. Применяется в жилых помещениях и легких коммерческих объектах для снижения риска поражения электрическим током и в составе распределительных щитов и ответвительных линий.

Преимущества

Устройство обеспечивает точную чувствительность к переменным токам утечки с порогом срабатывания 30 мА, что позволяет оперативно отключать питание при аварийных ситуациях. Двухполюсная конструкция обеспечивает одновременное разъединение фазы и нуля, что упрощает монтаж в однофазных цепях. Компактный модульный корпус подходит для установки на DIN-рейку в стандартные распределительные щиты и удобен как при модернизации, так и при новом монтаже.

Подходит для

• Главных и квартирных распределительных щитов в домах
• Небольших коммерческих помещений и офисов
• Защиты ответвлений, питающих розетки, освещение и бытовые приборы
• Помещений, где требуется защита людей от поражения электрическим током

Ключевые характеристики

• Полюса: 2 (однофазный двухполюсный аппарат для фазы и нуля)
• Номинальный ток: 40 A
• Чувствительность по утечке: 30 мA
• Характеристика срабатывания: тип AC — обнаружение переменных синусоидальных токов утечки
• Монтаж: исполнение для DIN-рейки, совместимо со стандартными щитами
• Назначение: защита от утечек тока на землю и снижение риска поражения электрическим током в однофазных цепях

Как использовать

Установите устройство на стандартную DIN-рейку в распределительном щите и подключите входные фазный и нулевой проводники к соответствующим клеммам, соблюдая полярность и рекомендованные моменты затяжки клемм. Подключите отходящие линии к выходным клеммам. После выполнения монтажных работ проверьте изоляцию и правильность подключения, затем убедитесь в работоспособности, нажав на тестовую кнопку. Включайте УЗО в систему защит совместно с автоматическими выключателями надлежащего номинала.

Рекомендации по эксплуатации

Проверяйте работоспособность устройства с помощью тестовой кнопки не реже одного раза в три месяца и после любого обслуживания. Проводите проверку согласования с upstream устройствами защиты и доверяйте выполнению таких проверок квалифицированному электрику. Заменяйте УЗО при отказе от срабатывания или при наличии механических повреждений.
