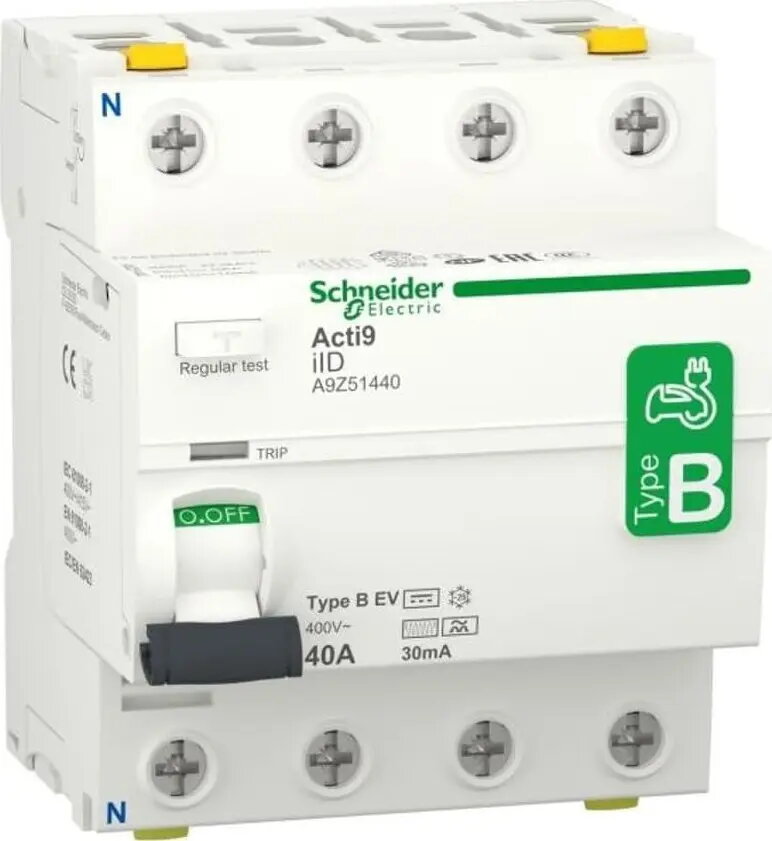

УЗО Schneider Electric Acti9 4P 40A 0,03A тип B-EV iID-40-4-30-B-EV

Дифференциальный автоматический выключатель Schneider Electric Acti9 4P 40A 0,03A тип B-EV iID-40-4-30-B-EV — это четырёхполюсное устройство утечки тока, предназначенное для обнаружения и отключения опасных токов замыкания на землю в современных электрических системах. При номинальном токе 40 А и чувствительности по току утечки 30 мА устройство обеспечивает защиту людей от поражения электрическим током и помогает предотвращать возгорания. Характеристика Type B-EV расширяет возможность обнаружения переменных токов, пульсирующего постоянного и гладкого постоянного тока, включая сигнатуры зарядных устройств электромобилей.

Преимущества

Acti9 4P 40A 0.03A Type B-EV сочетает компактность и надёжность, обеспечивая быстрое обнаружение утечек тока с минимальным числом ложных срабатываний при типовых помехах в сети. Благодаря типу B-EV устройство подходит для цепей с преобразовательной электроникой и зарядными устройствами для электромобилей, так как распознаёт гладкие постоянные утечки, а также переменные и пульсирующие утечки. Прибор предназначен для установки на DIN-рейку и интегрируется в стандартные распределительные щиты жилых и коммерческих объектов.

Подходит для (задачи / сценарии использования)

• Защита цепей, питающих точки зарядки электромобилей с возможной постоянной утечкой
• Распределительные щиты жилых и небольших коммерческих объектов для защиты людей от замыканий на землю
• Установки с нагрузками на базе силовой электроники: частотные приводы, инверторы, солнечные инверторы
• Случаи, когда требуется четырехполюсное устройство для одновременной защиты трёх фаз и нуля

Когда он может быть не подходящим

Это устройство не заменяет устройства защиты от перегрузки или короткого замыкания; для защиты от перегрузок и КЗ необходимы соответствующие автоматические выключатели или предохранители. В установках с необычными или проприетарными формами токов утечки, не охватываемыми спецификацией Type B-EV, рекомендуется предварительная проверка совместимости. Также оно не подходит, если требуются иные значения чувствительности или количество полюсов.

Ключевые характеристики

• Количество полюсов: 4 (три фазы + ноль)
• Номинальный ток: 40 A
• Чувствительность по утечке: 0,03 A (30 mA)
• Характеристика отключения: Type B-EV (обнаружение переменного, пульсирующего и гладкого постоянного тока, включая сигнатуры зарядки электромобилей)
• Монтаж: на DIN-рейку
• Основная функция: защита людей и обнаружение замыканий на землю

Как использовать

Установите устройство в распределительном щите на DIN-рейку в соответствии с местными правилами электробезопасности и инструкцией производителя. Подключите входящие и исходящие проводники к соответствующим клеммам для трёх фаз и нулевого проводника. Убедитесь в наличии необходимых устройств защиты от перегрузки и короткого замыкания в цепи. После установки и при периодическом обслуживании проверяйте работоспособность защитного устройства тестовыми процедурами, рекомендованными производителем.

Что учитывать перед покупкой

• Убедитесь, что номинал 40 A, чувствительность 30 mA и характеристика Type B-EV соответствуют требованиям цепи
• Проверьте наличие места и совместимость с DIN-рейкой в распределительном щите
• Учтите необходимость отдельной защиты от перегрузок и коротких замыканий
• Оцените совместимость с подключаемым оборудованием, особенно зарядными устройствами для электромобилей и преобразовательной электроникой

Рекомендации по эксплуатации

Используйте это устройство в системах с зарядкой электромобилей или другими источниками постоянной утечки для надёжного обнаружения и отключения неисправностей. Сочетайте с правильно подобранной защитой по току и регулярно проводите функциональные тесты в соответствии с нормативами.
