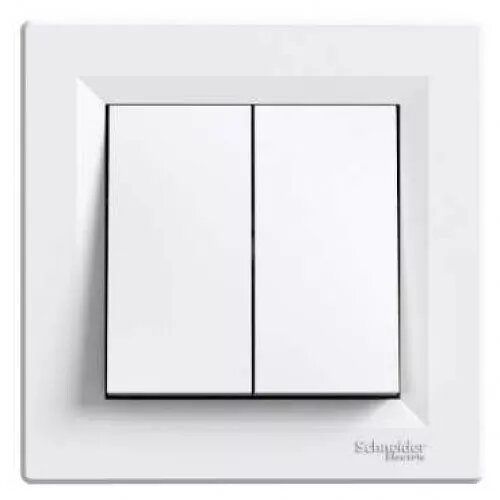

Schneider Electric серийный переключатель Asfora EPH0300121, 5 модулей, безвинтовой, белый

Серийный (перекрёстный) выключатель Schneider Electric Asfora EPH0300121 — это 5-модульный заподлицо устанавливаемый выключатель белого глянцевого цвета с бесвинтовыми клеммами. Устройство предназначено для управления осветительными цепями в жилых и коммерческих помещениях, выполнено из ABS с медными проводниками и соответствует международным стандартам безопасности.

Преимущества

Бесвинтовые клеммы упрощают и ускоряют монтаж, обеспечивая надёжный контакт без затяжки винтов. Компактный 5-модульный формат подходит для многоместных решений и модульных панелей, а гладкая глянцевая поверхность легко очищается. Выключатель рассчитан на 10 AX при 250 V AC и допускает коммутацию нагрузок до 2300 W. Соответствие стандарту IEC 60669-1 и наличие маркировки CE подтверждают соответствие требованиям безопасности.

Подходит для

• Управления освещением в квартирах и частных домах
• Использования в офисах, магазинах и общественных помещениях
• Интеграции в многоместные рамки и модульные панели
• Замены или модернизации существующих заподлицо установленных выключателей

Ключевые характеристики

• Количество модулей: 5 модулей
• Тип выключателя: серийный (перекрёстный) режим переключения
• Клеммы: бесвинтовые, подходят для проводов 2 x 2,5 мм²
• Номинальные ток и напряжение: 10 AX, 250 V AC
• Максимальная коммутационная мощность: 2300 W
• Материал корпуса: ABS, проводники — медь
• Отделка: глянцевый белый
• Крепление: заподлицо, пружинные скобы (диапазон зажима 51–80 мм)
• Габариты: высота 83 мм × ширина 83 мм × глубина 42 мм; выступ 15 мм
• Степень защиты: IP20
• Стандарты и маркировка: IEC 60669-1, CE
• Подготовка провода: длина оголённого конца 12 мм; подходит для гибких и жёстких жил
• Вес: примерно 0,1 кг

Как использовать

Отключите питание перед установкой. Подготовьте провода, сняв изоляцию примерно на 12 мм. Вставьте провода в бесвинтовые клеммы согласно схеме подключения для серийного переключения, убедитесь в надёжном фиксировании проводников. Установите устройство заподлицо в монтажную коробку с помощью пружинных скоб в пределах 51–80 мм, затем закрепите совместимую рамку. Включите питание и проверьте корректность работы переключения между цепями.

Рекомендации по применению

Эксплуатируйте выключатель в пределах его номиналов (10 AX, 250 V AC, до 2300 W). Монтаж должен выполняться квалифицированным электриком в соответствии с местными нормами электробезопасности. Не превышайте рекомендованное сечение проводов и длину оголённого конца, избегайте установки во влажных или уличных условиях, так как степень защиты IP20 не обеспечивает защиту от влаги.
