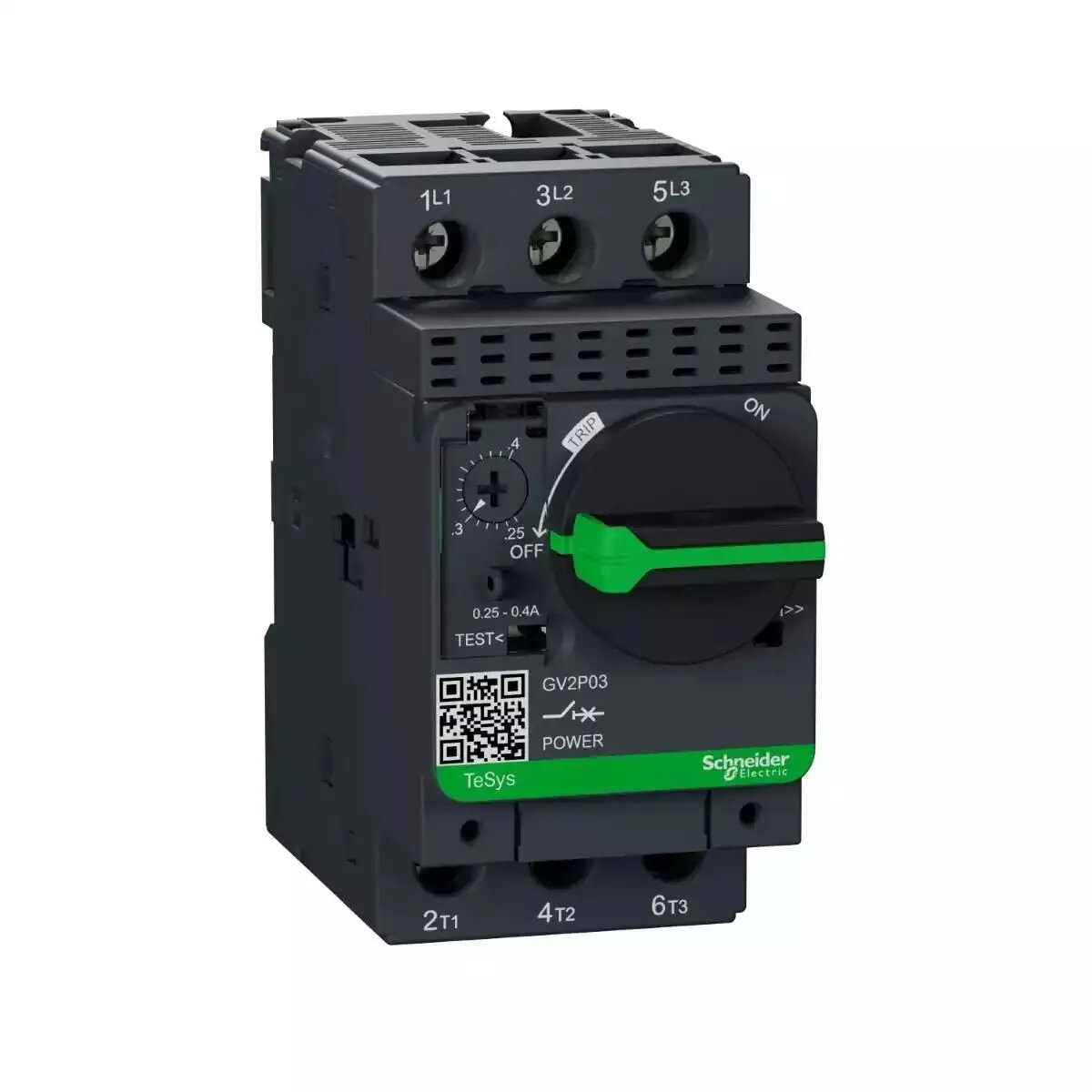

Автоматический выключатель защиты двигателя Schneider Electric GV2P03, 0.4 А, 690 В

Schneider Electric GV2P03 — это высококачественный автоматический выключатель защиты двигателя, разработанный для обеспечения надежной работы электрооборудования. Устройство предназначено для трехфазных двигателей с номинальным током 0,4 А и рабочим напряжением 690 В. Оно оснащено системой термомагнитной защиты, которая эффективно предотвращает повреждения от перегрузок и коротких замыканий. Благодаря высокой отключающей способности в 100 кА при 400 В, данный выключатель гарантирует безопасность и долговечность систем управления в промышленных условиях.

Преимущества

Данный автоматический выключатель отличается прочной конструкцией и высокой производительностью. Он обладает диапазоном тепловой настройки от 0,25 до 0,4 А и магнитным расцеплением при 13-кратном номинальном токе, что позволяет точно настроить защиту под конкретные нужды двигателя. Устройство оснащено надежным поворотным переключателем для управления пуском и остановкой, рассчитанным на 100 000 циклов работы в категории AC-3. Продукт соответствует международным стандартам, таким как IEC, UL и CSA, а также экологическим требованиям Green Premium, что подтверждает его высокое качество и безопасность.

Подходит для

• Промышленных систем управления двигателями
• Трехфазных двигателей мощностью до 0,09 кВт при 400 В
• Электрических щитов, требующих термомагнитной защиты
• Систем, где необходима высокая отключающая способность

Когда устройство может не подойти

Данный выключатель откалиброван строго для двигателей с диапазоном тока от 0,25 до 0,4 А. Он не предназначен для использования с двигателями, потребляющими больший ток, или для однофазных систем, не соответствующих указанным техническим характеристикам. Также устройство не следует эксплуатировать при напряжении, превышающем 690 В.

Основные технические характеристики

• Номинальный ток: 0,4 А
• Номинальное напряжение: 690 В
• Диапазон тепловой настройки: 0,25 - 0,4 А
• Магнитное расцепление: 13 x In
• Отключающая способность: 100 кА при 400 В
• Тип подключения: Винтовые зажимы
• Количество полюсов: 3P

Как использовать

Schneider Electric GV2P03 предназначен для монтажа в электрическом распределительном шкафу. Подключение осуществляется через винтовые зажимы, обеспечивающие надежный контакт. Управление двигателем производится с помощью поворотной рукоятки на передней панели устройства. Перед началом эксплуатации необходимо убедиться, что тепловая защита настроена в соответствии с номинальными параметрами вашего двигателя в диапазоне от 0,25 до 0,4 А.

Что учесть перед покупкой

• Убедитесь, что номинальный ток вашего двигателя находится в диапазоне 0,25–0,4 А.
• Проверьте соответствие условий эксплуатации техническим характеристикам устройства.
• Убедитесь, что винтовые зажимы подходят для вашего типа проводки.
• Ознакомьтесь с местными электротехническими нормами для подтверждения соответствия сертификации.

Рекомендации по использованию

Регулярно проверяйте надежность затяжки винтовых клемм и чистоту механизма поворотной рукоятки для обеспечения заявленного ресурса в 100 000 циклов. Перед изменением настроек тепловой защиты всегда обращайтесь к технической документации производителя.
