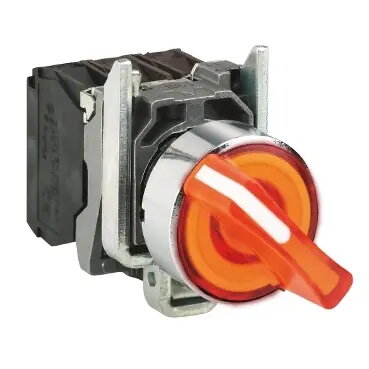

Переключатель Schneider Electric XB4, 2 положения, 22 мм, оранжевый, 1НО+1НЗ, без самовозврата

Двухпозиционный переключатель Schneider Electric XB4 — это надежное промышленное устройство управления, предназначенное для работы в сложных условиях. Переключатель диаметром 22 мм с фиксацией положения обеспечивает удобный и безопасный интерфейс для управления электрическими цепями. Оранжевый цвет корпуса обеспечивает хорошую видимость, а встроенные контакты 1НО и 1НЗ позволяют гибко настраивать системы автоматизации и панели управления.

Преимущества

Данный переключатель отличается высокой прочностью и долговечностью. Благодаря степени защиты IP66 устройство полностью защищено от попадания пыли и воздействия струй воды, что делает его идеальным для использования в суровых промышленных условиях. Класс ударопрочности IK06 гарантирует устойчивость к механическим воздействиям, обеспечивая стабильную работу оборудования. Конструкция с фиксацией положения позволяет переключателю оставаться в выбранном состоянии, что дает операторам четкое визуальное подтверждение текущего режима работы.

Подходит для

• Панелей управления промышленной автоматизацией
• Интерфейсов управления оборудованием
• Систем распределения электроэнергии
• Систем управления технологическими процессами

Данное устройство может не подойти для задач, требующих мгновенного переключения, так как оно разработано специально для работы с фиксацией положения. Кроме того, переключатель предназначен для стандартных монтажных отверстий диаметром 22 мм и может быть несовместим с нестандартными панелями без использования специальных адаптеров.

Основные технические характеристики

• Монтажный диаметр: 22 мм
• Тип переключателя: 2-позиционный с фиксацией
• Конфигурация контактов: 1НО + 1НЗ
• Цвет: Оранжевый
• Степень защиты: IP66
• Ударопрочность: IK06
• Габариты: ширина 30 мм, высота 47 мм, глубина 68 мм

Как использовать

Для установки требуется стандартное отверстие диаметром 22 мм в панели управления. Закрепите корпус переключателя на панели с помощью прилагаемой крепежной гайки, убедившись, что уплотнение установлено правильно для сохранения степени защиты IP66. Подключите электрические провода к клеммам 1НО и 1НЗ в соответствии со схемой вашей цепи. После установки переключатель можно поворачивать между двумя положениями для переключения цепей, при этом механизм фиксации будет удерживать выбранное состояние до следующего ручного изменения.

Что учесть перед покупкой

• Убедитесь, что монтажное отверстие диаметром 22 мм соответствует конструкции вашей панели.
• Проверьте, соответствует ли конфигурация контактов 1НО+1НЗ логике вашей электрической цепи.
• Убедитесь, что режим работы с фиксацией положения соответствует вашим эксплуатационным требованиям.

Рекомендации по использованию

Регулярно проверяйте переключатель на наличие физических повреждений или скоплений пыли для поддержания защиты IP66. Убедитесь, что все клеммные соединения затянуты с моментом, указанным производителем, чтобы предотвратить ослабление контактов в условиях вибрации.
