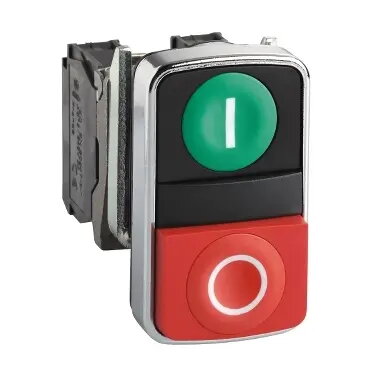

Двойная кнопка управления Schneider Electric XB4, зеленая/красная, 22 мм, с самовозвратом

Двойная кнопка Schneider Electric XB4 представляет собой высококачественный элемент управления, предназначенный для установки в промышленные панели автоматизации и электротехнические шкафы. Устройство выполнено в компактном корпусе с двумя кнопками — зеленой и красной — и рассчитано на стандартное монтажное отверстие диаметром 22 мм. Механизм с самовозвратом обеспечивает автоматический возврат кнопок в исходное положение после нажатия. Благодаря прочной конструкции и степени защиты IP67, данный компонент надежно защищен от воздействия пыли и влаги, что гарантирует стабильную работу в сложных производственных условиях.

Преимущества

Основным преимуществом данной двойной кнопки является экономия места на панели управления, так как она позволяет реализовать две функции в одном посадочном отверстии. Наличие нормально открытого и нормально закрытого контактов обеспечивает гибкость при проектировании систем пуска и остановки оборудования. Высокое качество материалов и сборки гарантирует долговечность устройства, минимизируя необходимость в частом техническом обслуживании. Степень защиты IP67 обеспечивает надежную работу внутренних механизмов даже при эксплуатации в условиях повышенной влажности или запыленности.

Подходит для

• Панелей управления промышленным оборудованием
• Систем пуска и остановки электродвигателей
• Систем автоматизации, требующих компактных интерфейсов
• Пультов управления в производственных цехах

Данное устройство может не подойти для коммутации силовых цепей с высокими токами, так как оно предназначено для сигнальных цепей управления. Также оно не рекомендуется для использования вне помещений, где возможно воздействие интенсивного ультрафиолетового излучения или механических нагрузок, превышающих допустимые пределы.

Основные технические характеристики

• Диаметр монтажного отверстия: 22 мм
• Конфигурация: Двойная кнопка (зеленая и красная)
• Тип срабатывания: С самовозвратом
• Контактная группа: 1 НО и 1 НЗ
• Степень защиты: IP67
• Вес: 116 г

Установка осуществляется путем фиксации блока кнопок в стандартном отверстии 22 мм на панели управления. Устройство закрепляется с помощью входящего в комплект крепежного механизма, обеспечивающего плотное прилегание. Электрические соединения выполняются к встроенным контактным блокам в соответствии со схемой управления. После завершения монтажа кнопки обеспечивают четкий тактильный отклик при нажатии.

Что учесть перед покупкой

• Убедитесь, что толщина панели соответствует стандарту монтажа 22 мм.
• Проверьте, чтобы электрическая нагрузка не превышала номинальные параметры контактных блоков.
• Оцените наличие свободного места на панели для размещения корпуса двойной кнопки.

Для обеспечения максимальной надежности и долговечности перед установкой убедитесь, что поверхность панели чистая и ровная, а все электрические соединения надежно зафиксированы для сохранения герметичности по стандарту IP67.
