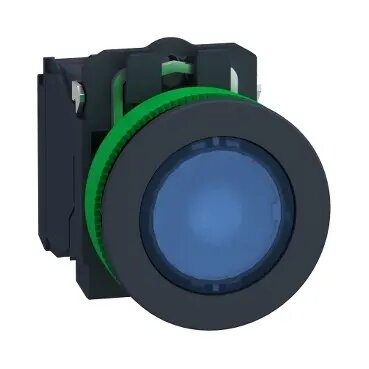

Кнопка с подсветкой Schneider Electric Harmony XB5F, плоская, синяя, 24В AC/DC, 1НО+1НЗ

Schneider Electric Harmony XB5F представляет собой высококачественную кнопку с подсветкой, предназначенную для скрытого монтажа в промышленных панелях управления. Устройство отличается современным дизайном, позволяющим устанавливать его заподлицо с поверхностью, что обеспечивает эстетичный внешний вид и надежную работу. Кнопка оснащена ярким синим светодиодным индикатором и работает при напряжении 24 В переменного/постоянного тока. В комплект входят контакты 1НО+1НЗ, что делает данную модель универсальным решением для различных систем автоматизации и управления оборудованием.

Преимущества

Ключевым преимуществом Harmony XB5F является прочная конструкция, гарантирующая долговечность в сложных промышленных условиях. Степень защиты IP66 обеспечивает превосходную устойчивость к проникновению пыли и воздействию струй воды, что позволяет безопасно использовать устройство в местах, где важна чистота и влагозащищенность. Конструкция для скрытого монтажа экономит пространство и снижает риск случайного нажатия, а встроенный светодиод обеспечивает четкую визуальную индикацию состояния, упрощая контроль для операторов.

Подходит для

• Промышленных панелей управления оборудованием
• Систем автоматизации и управления технологическими процессами
• Интерфейсов сигнализации состояния
• Шкафов управления, требующих компонентов скрытого монтажа

Когда устройство может не подойти

Данная кнопка разработана специально для цепей с напряжением 24 В переменного/постоянного тока и не будет работать корректно при подключении к сетям с более высоким напряжением без использования соответствующих трансформаторов. Кроме того, устройство предназначено для стандартных промышленных условий и может потребовать специального взрывозащищенного корпуса при эксплуатации в опасных, летучих или агрессивных средах.

Основные технические характеристики

• Напряжение: 24 В переменного/постоянного тока
• Конфигурация контактов: 1НО + 1НЗ
• Цвет индикатора: Синий
• Степень защиты: IP66
• Ударопрочность: IK03
• Тип монтажа: Скрытый
• Габариты: ширина 36.6 мм, высота 42 мм, глубина 55 мм

Как использовать

Установка Harmony XB5F требует стандартного выреза в панели. После вставки кнопки в панель надежно закрепите ее с помощью прилагаемого фиксирующего механизма для обеспечения герметичности. Подключите электрические провода к клеммам 1НО и 1НЗ в соответствии со схемой управления. Перед подачей питания убедитесь, что напряжение соответствует спецификации 24 В переменного/постоянного тока. После установки кнопка обеспечивает тактильную обратную связь при нажатии, а синий светодиод загорается, указывая на активное состояние цепи.

Что учесть перед покупкой

• Убедитесь, что ваша система управления работает от источника питания 24 В переменного/постоянного тока.
• Проверьте, соответствует ли толщина панели требованиям для скрытого монтажа.
• Убедитесь, что конфигурация контактов 1НО+1НЗ соответствует логике вашей схемы.
• Подтвердите, что условия эксплуатации не превышают показатели защиты IP66 и IK03.

Рекомендации по использованию: Регулярно осматривайте кнопку на предмет физических повреждений или скопления грязи вокруг ободка для поддержания целостности уплотнения IP66. Убедитесь, что все электрические соединения затянуты в соответствии с техническими требованиями производителя, чтобы предотвратить ослабление контактов и возможные сбои в работе.
