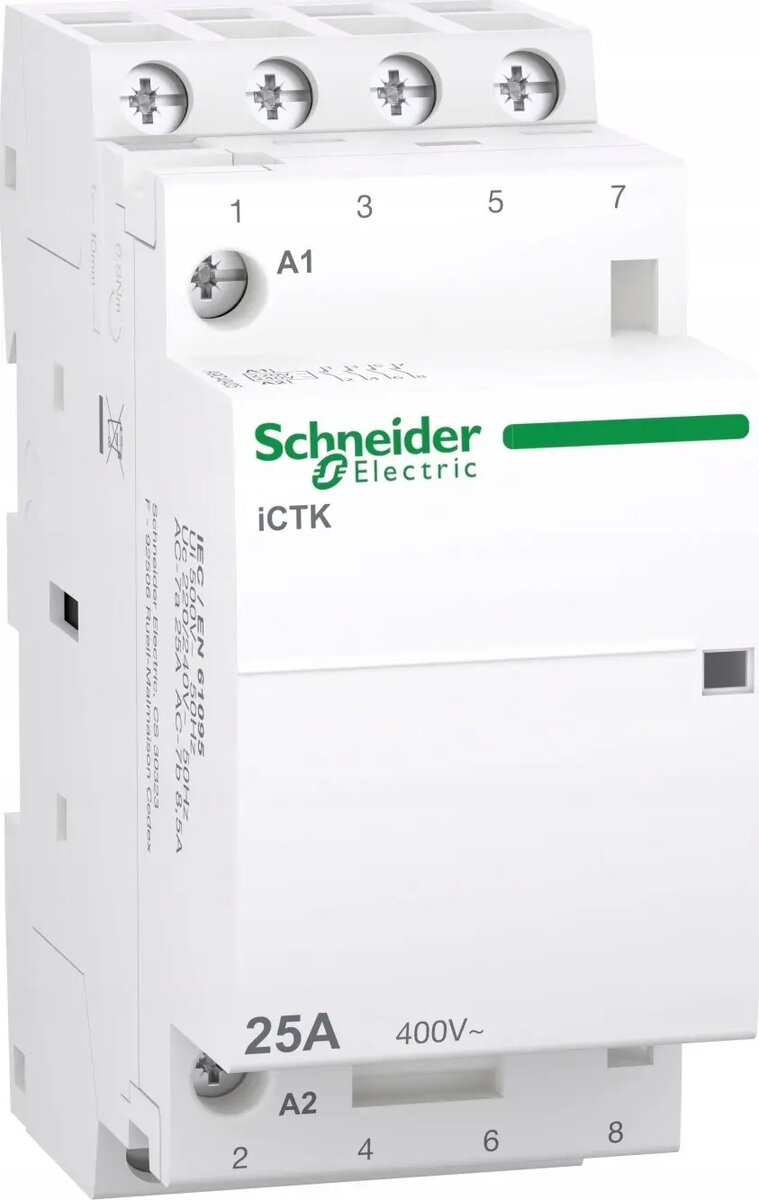

SCHNEIDERE модульный пускатель Acti9 iCTK50-25-40-230 A9C40425 25A 4NO 50Hz 220/240 VAC

Модульный контактор SCHNEIDERE Acti9 iCTK50-25-40-230 A9C40425 представляет собой DIN-рейковое коммутационное устройство с фиксированными контактами, рассчитанное на 25 А и имеющее четыре нормально разомкнутых контакта. Предназначен для систем с частотой 50 Гц и катушкой управления 220/240 В переменного тока, обеспечивает переключение сопротивляемых и индуктивных нагрузок в щитах распределения и панелях управления.

Преимущества

Контактор имеет компактный модульный корпус и стандартное крепление на DIN-рейку, что упрощает монтаж в распределительных щитах. Наличие четырёх нормально разомкнутых контактов и номинала 25 А даёт возможность переключать несколько цепей с помощью одного устройства. Катушка на 220/240 В подходит для распространённых схем управления, а фиксированная конфигурация контактов уменьшает сложность при установке там, где дополнительные вспомогательные контакты не требуются.

Подходит для

• Управления осветительными линиями в жилых и коммерческих распределительных щитах
• Переключения сопротивляемых нагрузок, например электрических нагревателей
• Простейшего управления небольшими электродвигателями, если достаточно 4NO контактов
• Интеграции в панели управления и автоматизации при 50 Гц сети

Когда может не подойти

Если для схемы управления требуются вспомогательные контакты для сигнализации или блокировок, этот контактор не подойдёт из‑за фиксированной конфигурации без возможности расширения. Также он не подходит для нагрузок с номиналом выше 25 А или для применений, где требуется встроенная тепловая защита двигателя.

Ключевые технические характеристики

• Номинальный ток: 25 А (непрерывный)
• Конфигурация контактов: 4 нормально разомкнутых
• Катушка управления: 220/240 В переменного тока
• Частота сети: 50 Гц
• Крепление: DIN-рейка (модульный щит)
• Предназначен для переключения сопротивляемых и индуктивных нагрузок

Как использовать

Установите контактор на DIN-рейку в щите распределения или панели управления в соответствии с требованиями электробезопасности. Подключите проводники питания и нагрузок к соответствующим контактам, а катушку — к цепи управления 220/240 В. Затяните клеммы с рекомендованным моментом и выполните проверку коммутации без нагрузки перед подключением рабочей нагрузки. Обозначьте цепи для удобства обслуживания.

Что учитывать перед покупкой

• Проверить, что номинал 25 А соответствует рабочему и пусковому току подключаемых нагрузок
• Убедиться, что напряжение катушки 220/240 В совпадает с вашей схемой управления
• Оценить, достаточно ли фиксированной конфигурации 4NO для требуемой логики управления
• Проверить доступное место в щите для монтажа на DIN-рейку

Рекомендации по эксплуатации

Для долговременной и безопасной работы используйте координированную защиту по току, исключайте переключение сильно индуктивных нагрузок без подавления перенапряжений и периодически проверяйте затяжку клемм и состояние контактов, особенно при частых переключениях.
