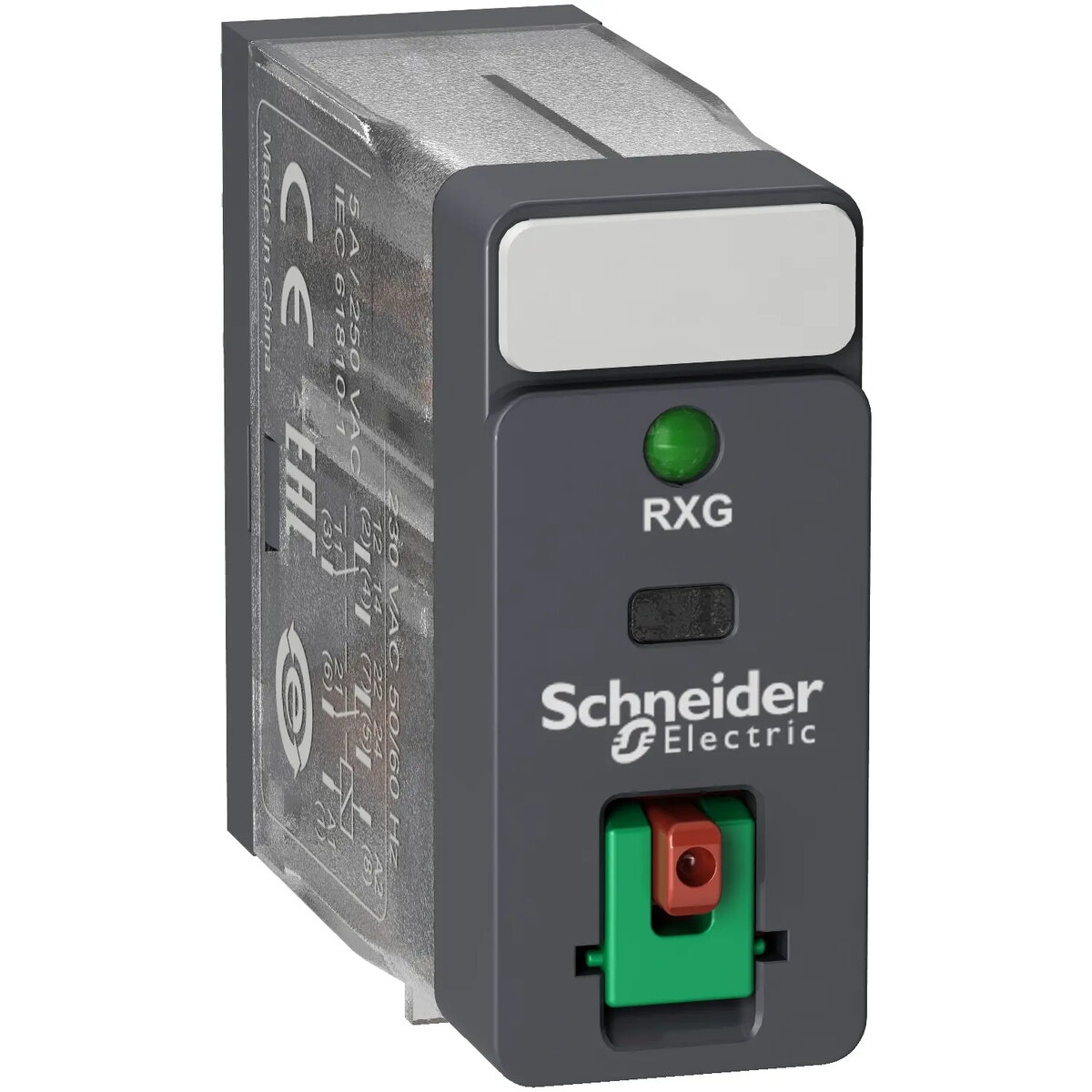

Электрическое реле Schneider Electric RXG22B7, катушка 24 В, 5 A, 1250 VA, IP40

Электронное реле Schneider Electric RXG22B7 представляет собой компактное конструктивное исполнение с вилочным подключением и катушкой 24 В, предназначенное для коммутации и управления в промышленных системах и электрических цепях. Номинальный ток контактов составляет 5 А, электрическая износостойкость по нагрузке — 1250 VA. Реле имеет степень защиты IP40 и соответствует международным стандартам безопасности, что обеспечивает совместимость с модульными платами реле и панельными разъемами.

Преимущества

Небольшие габариты и малый вес позволяют экономить пространство в шкафах управления. Катушка 24 В обеспечивает совместимость с распространёнными управляющими системами, а номинальный ток 5 А подходит для большинства задач коммутации небольших нагрузок. Наличие международных сертификатов облегчает интеграцию в существующие системы и выполнение требований по безопасности. Штыревая конструкция облегчает замену и техническое обслуживание без сложной перенастройки проводки.

Подходит для

• Системы управления и логические цепи в промышленной автоматике
• Модульные релейные платы и розеточные установки
• Коммутация освещения, нагревательных элементов и небольших двигателей в пределах номинала
• Замена компактных вилочных реле в оборудовании и распределительных щитах

Ключевые характеристики

• Напряжение катушки: 24 В
• Номинальный ток контактов: 5 А
• Нагрузка контактов: 1250 VA
• Степень защиты: IP40
• Сертификация: UL 508, IEC 61810-1, CSA C22.2 No 14, EAC, DNV-GL
• Исполнение: вилочное (plug-in), компактный форм-фактор
• Область применения: коммутация и управление в промышленных условиях

Как использовать

Установите реле в совместимую розетку или основу для вилочного реле в соответствии с инструкцией производителя розетки. Подайте на катушку напряжение 24 В и убедитесь, что подключаемая нагрузка не превышает 5 А или 1250 VA. Обеспечьте достаточные зазоры и вентиляцию в шкафу управления для соблюдения уровня защиты IP40. При подключении проводки выполните надежные соединения и соблюдайте правильную схему контактов в соответствии с проектом цепи.

Рекомендации по эксплуатации

Эксплуатируйте реле в пределах указанных электрических параметров и в среде, соответствующей уровню защиты IP40. Для нагрузок с высоким пусковым током или индуктивных устройств рекомендуется проверять токи включения и при необходимости использовать реле с повышенным номиналом или добавлять защитные элементы. Соблюдайте нормы монтажа и регламентные проверки для поддержания надежной работы.
