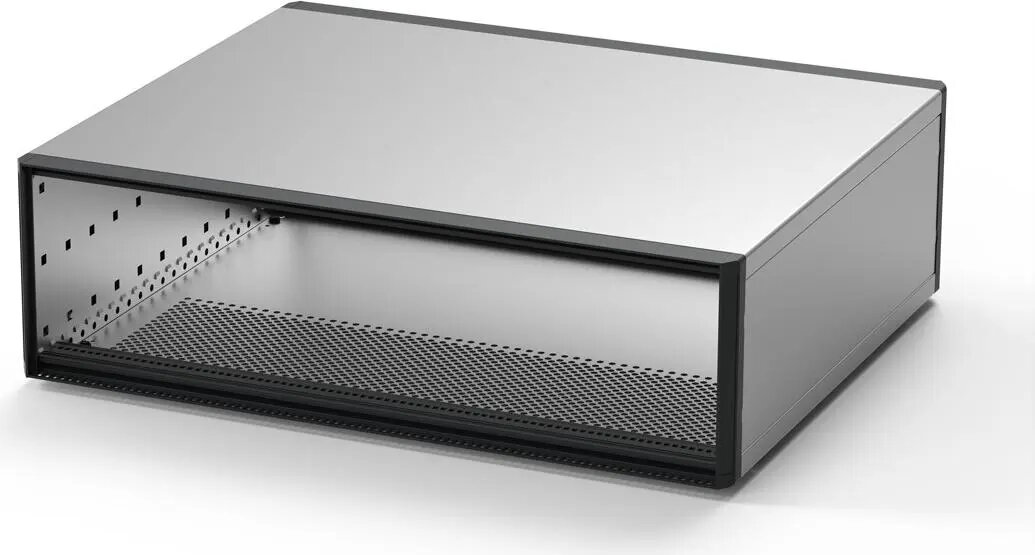

Корпус SCHROFF ratiopacPRO RATIOP.PRO FB 3U 84TE глубина 255 мм (24571038)

Кожух SCHROFF ratiopacPRO RATIOP.PRO FB 3U 84TE глубина 255 мм представляет собой модульный корпус для установки в 19-дюймовую стойку в форм-факторе 3U. Он обеспечивает 84 TE фронтальной ширины и глубину шасси 255 мм, что позволяет размещать платные/модульные решения стандарта Eurocard и обеспечивает механическую защиту, организованный доступ через лицевую панель и совместимость с системами 19 дюймов.

Преимущества

Данный корпус сочетает компактную глубину шасси и широкую фронтальную панель, что позволяет добиться высокой плотности модулей в условиях ограниченного пространства по глубине. Стандартное расположение 84 TE облегчает монтаж лицевых панелей и разъёмов при соблюдении механической точности. Конструкция рассчитана на промышленную эксплуатацию, обеспечивает надёжную фиксацию модулей и удобный доступ для обслуживания спереди.

Подходит для

• Установки плат Eurocard и встраиваемых модулей в формате 3U
• Промышленных шкафов и стоек с ограниченной глубиной
• Использования на испытательных стендах и измерительных станциях с модульным фронтальным доступом
• Замены или модернизации существующего 19-дюймового оборудования при необходимости мелкой глубины шасси

Когда может не подойти

Глубина шасси 255 мм предназначена для компактных установок и может не подойти для больших блоков питания, громоздких систем охлаждения или крупных периферийных модулей. Если планируется значительное внутреннее кабелирование, крупные радиаторы или несколько полноразмерных блоков питания, лучше рассмотреть корпус с большей внутренней вместимостью.

Ключевые характеристики

• Форм-фактор: корпус для установки в стойку 3U
• Фронтальная ширина: 84 TE
• Глубина шасси: 255 мм
• Совместимость: 19-дюймовая монтажная система
• Доступ: фронтальный доступ к модулям и разъёмам

Как использовать

Закрепите корпус в 19-дюймовой стойке с помощью передних точек крепления. Установите платные носители или модули Eurocard в доступные 3U позиции и зафиксируйте их на лицевой панели, соблюдая стандартное расстояние TE. Подключите силовые и сигнальные кабели, организуйте их прокладку таким образом, чтобы не препятствовать вентиляции и обслуживанию. При отсутствии некоторых модулей используйте заглушки или вентиляционные элементы для стабильного теплового режима.

Что учитывать перед покупкой

• Проверьте, что глубина 255 мм позволяет разместить планируемые платы и блоки питания
• Убедитесь, что 84 TE соответствует необходимому числу модульных позиций и разъёмов на лицевой панели
• Проверьте совместимость с вашей 19-дюймовой стойкой или шкафом
• Оцените требования к охлаждению и прокладке кабелей для выбранных модулей

Рекомендации по использованию

Рекомендуется планировать расположение модулей с учётом распределения тепла и удобства доступа. При использовании блоков питания или вентиляторов убедитесь в наличии необходимого зазора внутри 255 мм глубины шасси или рассматривайте варианты с низкопрофильными или внешними источниками питания.
