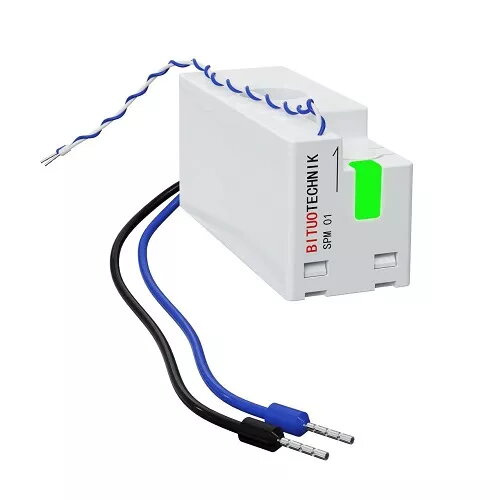

Энергетический датчик SHANGHAI BITUO HS083830 1P+N 63A с Modbus RS485

SHANGHAI BITUO HS083830 — компактный умный энергоизмерительный датчик для однофазной сети с нулевым проводом (1P+N), рассчитанный на номинальный ток до 63 А. Устройство измеряет напряжение, ток, активную мощность и накопленную энергию по одному измерительному каналу и передаёт данные по протоколу Modbus RTU (RS485) для интеграции в системы автоматизации и учёта энергии. Предназначено для установки в распределительных щитах после устройств защиты и контроля конкретных цепей, таких как розетки, освещение или небольшие нагрузки.

Преимущества

Датчик обеспечивает точность измерения энергии класса 1 (погрешность 1%) и стабильную передачу данных по Modbus RS485. Компактные габариты облегчают монтаж в ограниченном пространстве на DIN-рейке или внутри щита. Наличие кнопки сброса и индикатора упрощает локальное управление, а широкий диапазон рабочих температур позволяет эксплуатировать устройство в различных условиях.

Подходит для

• Контроль потребления в розеточных и осветительных цепях
• Малые коммерческие и лёгкие промышленные нагрузки до 63 А
• Интеграция в системы управления зданием через Modbus RTU (RS485)

Ключевые технические характеристики

• Модель: SHANGHAI BITUO HS083830
• Интерфейс: Modbus RTU (RS485)
• Измерительный канал: одиночный (1P+N)
• Максимальный ток (Imax): 63 А
• Рабочее напряжение: 110–240 В AC
• Частота: 50/60 Гц
• Точность измерения энергии: 1% (класс 1)
• Номинальное изоляционное напряжение: 250 В
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ, категория перенапряжений III
• Потребляемая мощность: 0.5 Вт
• Степень защиты: IP20
• Рабочая температура: -25°C до +60°C
• Диаметр измерительной полости: 9.8 мм
• Габариты: 46.8 x 17.8 x 21.3 мм
• Кнопка сброса и индикатор: есть
• Гарантия: 24 месяца

Как использовать

Устанавливайте HS083830 после главного автоматического выключателя, предохранителя или в распределительном щите так, чтобы он измерял конкретную цепь. Подключите устройство к однофазной линии с нулём (1P+N) и выполните коммутацию интерфейса RS485 к контроллеру или системе учёта по схеме производителя. В системе-хосте задайте параметры Modbus (скорость передачи, чётность, адрес) для чтения показаний. Используйте кнопку сброса для локального перезапуска и ориентируйтесь по светодиодному индикатору для контроля питания/связи.

Рекомендации по эксплуатации

Не устанавливайте устройство до автоматических выключателей или предохранителей и не подключайте его после контакторов, частотных преобразователей или пускателей моторов. Избегайте применения в цепях с импульсными перенапряжениями, гармониками или большими пусковыми токами, превышающими параметры прибора. Не эксплуатируйте при токе выше 63 А. Устанавливайте в сухих помещениях или в защитных корпусах при риске влажности.
