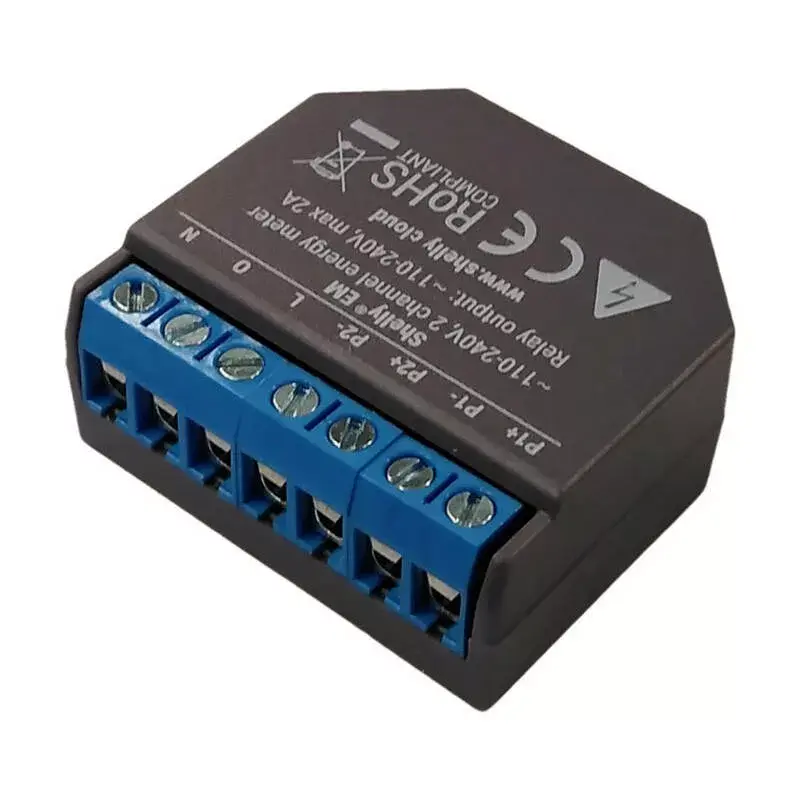

Прибор для измерения энергии Shelly EM+50A 50A с внешним трансформатором тока

Shelly EM + трансформатор 50A — набор для измерения и мониторинга потребления электроэнергии в жилых или небольших коммерческих объектах. В комплект входят счётчик энергии Shelly EM и внешний трансформатор тока (CT) на 50 A, позволяющие измерять токи до 50 А и получать точные показания в реальном времени и за исторические периоды. Устройство отображает потребление за день, неделю, месяц и год, поддерживает локальное и удалённое управление подключёнными цепями.

Преимущества

Shelly EM имеет два однофазных канала для измерения энергопотребления, низкое собственное энергопотребление (менее 1 Вт) и поддержку Wi‑Fi (802.11 b/g/n) для быстрой интеграции в сеть. Включённый трансформатор тока 50A обеспечивает точность 1%, ферритовое ядро и кабель длиной 60 см для корректного преобразования тока без влияния на работу электрической сети. Встроенные функции: управление контактором, защита от перегрева, интеллектуальное включение/выключение, недельный таймер и автоматизация по восходу/закату.

Подходит для (задачи / случаи использования)

• Мониторинг энергопотребления в реальном времени в доме или небольшом офисе
• Анализ исторического потребления (день, неделя, месяц, год)
• Контроль загрузки и распределения по линиям
• Отслеживание затрат на электроэнергию и их оптимизация
• Интеграция в системы умного дома для удалённого управления и расписаний

Ключевые характеристики

• Питание переменного тока: 110–230 В, 50/60 Гц
• Каналы: 2 канала (однофазные)
• Wi‑Fi: 802.11 b/g/n; радиус действия до 30 м в помещении, до 50 м на улице
• Потребление устройства: менее 1 Вт
• Рабочая температура: от 0 до +40 °C
• Управление контактором: до 2 А
• Защита: защита от перегрева (защита от перегрузки отсутствует)
• Габариты (Shelly EM): 39 x 36 x 17 мм
• Первичный ток CT: 50 A; вторичный ток: 16.67 mA; точность: 1%
• Ядро CT: феррит; внутренний диаметр: 11 мм; длина кабеля: 60 см; габариты: 23.5 x 41.5 x 26 мм
• Электрическая прочность CT: 3000 VAC 1 mA 60 s; сопротивление нагрузки: 20 Ω; ток насыщения ≥85 A
• Совместимость: Shelly EM

Как использовать

Установите Shelly EM в подходящем электрощитке и подключите питание (110–230 В). Наденьте трансформатор тока 50A на измеряемый проводник и подведите кабель CT к входам Shelly EM согласно схеме подключения производителя. Настройте Wi‑Fi в приложении Shelly или через веб‑интерфейс и добавьте каналы для отображения текущих и архивных данных по потреблению. Используйте управление контактором и расписания для автоматизации включения/выключения по необходимости.

Рекомендации по использованию

Монтаж и подключение должен выполнять квалифицированный электрик. Проверьте правильность ориентации CT и надёжность соединений до подачи питания. Не превышайте номинальный первичный ток CT (50 A); обеспечьте вентиляцию и соблюдайте диапазон рабочей температуры.
