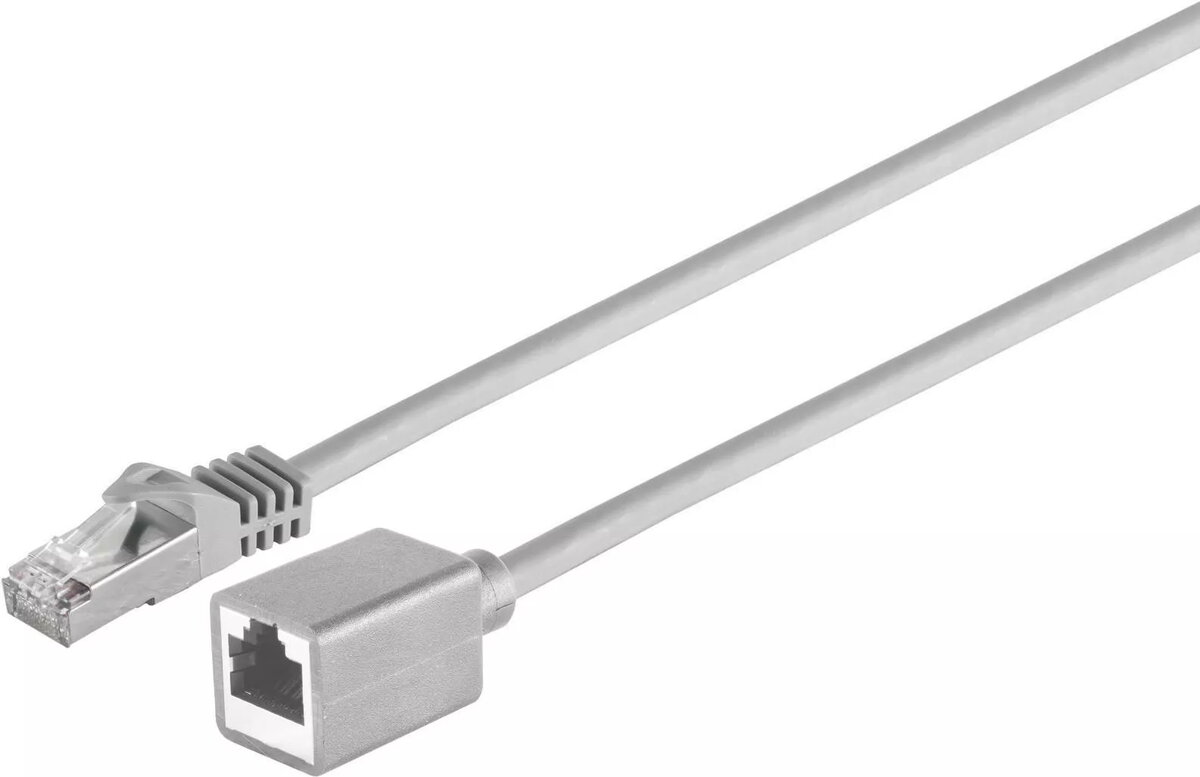

Сетевой кабель ShiverPeaks 08-62030 PIMF, витая пара, экранированный, для RJ45

Кабель ShiverPeaks 08-62030 PIMF — экранированный витой пар для передачи данных в локальных сетях и структурированных кабельных системах. Конструкция PIMF (пара в металлической фольге) предусматривает фольгирование каждой пары проводов для снижения перекрестных помех и воздействия внешних электромагнитных полей. Кабель предназначен для подключения коммутаторов, патч-панелей и сетевых устройств в офисных и домашних сетях, обеспечивает стабильную связь и изготовлен с негалогенным покрытием оболочки.

Преимущества

Экранирование на уровне каждой пары улучшает целостность сигнала и снижает уровни ближних и дальних перекрестных помех, а общая оплётка/фольга защищает от внешнего электромагнитного излучения. Совместимость с разъёмами RJ45 облегчает монтаж и обеспечивает совместимость со стандартным сетевым оборудованием. Негалогенная оболочка снижает выделение токсичных газов при горении, что важно при прокладке в закрытых помещениях и местах с повышенными требованиями по безопасности.

Подходит для

• Проводки Ethernet и горизонтальной структурированной кабельной системы
• Соединений между коммутаторами, патч-панелями и маршрутизаторами
• Офисных и домашних сетей с требованиями по снижению помех
• Установок, где предпочтительна негалогенная изоляция

Ключевые характеристики

• Тип кабеля: экранированная витая пара (S/FTP) с конструкцией PIMF
• Проводник: скрученные медные пары, предназначенные для передачи данных
• Экранирование: фольга для каждой пары плюс общая оплётка/фольга для защиты от ЭМИ
• Совместимость: предназначен для оконцевания RJ45 и работы со стандартным сетевым оборудованием
• Оболочка: негалогенная наружная изоляция для снижения токсичных выбросов
• Цвет: серый
• Тип применения: патч-корды, горизонтальная прокладка и удлинение сети

Как использовать

Снимите наружную оболочку кабеля, чтобы обнажить экранированные пары, при этом избегайте повреждения проводников. Раскрутите пары только на минимальную длину, необходимую для оконцевания, и отогните назад фольгу пар, если это требуется для подключения. Выполните обжатие RJ45 в соответствии со стандартной схемой (T568A или T568B) и используйте корректную технику обжатия. После установки проверьте целостность и характеристики линий с помощью тестера сети, чтобы убедиться в правильном подключении пар и сохранности экранирования.

Рекомендации по использованию

Прокладывайте кабель вдали от силовых линий и мощных источников электромагнитных помех для обеспечения максимального эффекта экранирования. Избегайте резких изгибов и соблюдайте минимальный радиус изгиба при прокладке в лотках и трубах. Для эффективной работы экрана используйте совместимые экранированные коннекторы и обеспечьте заземление экрана для поддержания уравнивания потенциалов во всей системе.
