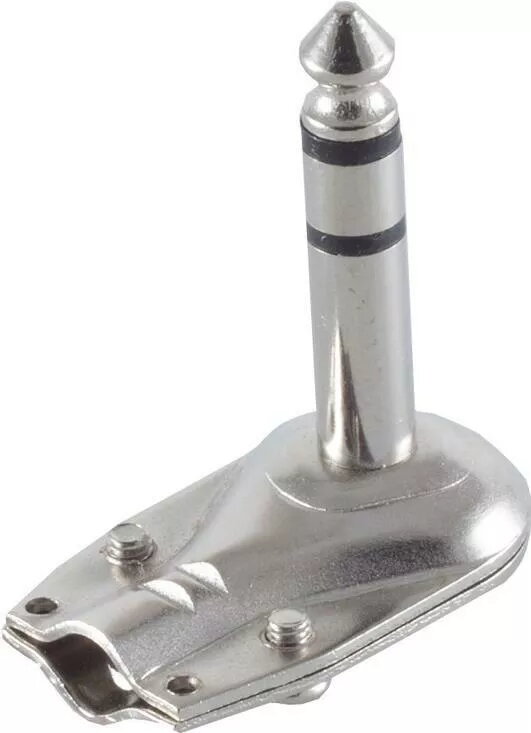

Штекер стерео ShiverPeaks 50110-WM 6,3 мм металлический под углом 90°

Стерео разъём ShiverPeaks 50110-WM 6,3 мм с металлическим корпусом и угловым исполнением предназначен для обжима на наушниковых, инструментальных и патч-кабелях с разъёмом TRS 6,3 мм (1/4"). Угловой корпус уменьшает нагрузку на кабель и обеспечивает компактное подключение в условиях ограниченного пространства, например на педалбордах, в стойках или возле плотных панелей ввода/вывода. Металлическая конструкция повышает механическую прочность и надёжность контакта при многократных подключениях.

Преимущества

Угловой форм-фактор снижает риск повреждения провода и непреднамеренного выдергивания штекера в плотных установках. Металлический корпус более устойчив к механическим воздействиям и нагреву по сравнению с пластиком. Конструкция с контактами TRS обеспечивает поддержку как стереосигналов, так и балансного подключения, а прочный механизм фиксации способствует стабильному электрическому контакту и длительному сроку службы.

Подходит для

• Подключения наушников для студийного или домашнего прослушивания
• Соединения электрогитар, клавишных и других инструментов с усилителями и педалями
• Изготовления патч-кабелей для педалбордов и монтажных стоек
• Подключения к аудиоинтерфейсам и микшерам при необходимости компактного штекера

Ключевые характеристики

• Тип разъёма: 6,3 мм (1/4") TRS стерео штекер, угловой
• Материал корпуса: металл
• Поддерживаемые сигналы: стерео или балансный TRS
• Механическая особенность: низкопрофильное угловое исполнение для снижения нагрузки на кабель
• Предназначение кабеля: инструментальные, наушниковые и патч-кабели соответствующего сечения проводников

Как использовать

Подготовьте кабель: удалите внешнюю изоляцию и изолирующие слои, обнажив проводники для tip, ring и sleeve. Припаяйте или закрепите каждый проводник на соответствующем контакте штекера в соответствии с полярностью TRS: tip — левый канал, ring — правый канал (или горячий/возврат для балансного подключения), sleeve — общий экран/земля. Соберите металлический корпус, обеспечив зажим кабеля для предотвращения проворачивания и натяжения. Проверьте правильность стереобаланса и механическую надёжность соединения перед эксплуатацией.

Рекомендации по использованию

Используйте этот угловой металлический TRS-штекер в местах с ограниченным пространством или там, где важно снизить натяжение кабеля у точки подключения. Для оптимальной работы подбирайте проводники кабеля, соответствующие размерам контактов штекера, и избегайте резких перегибов непосредственно у корпуса соединителя.
