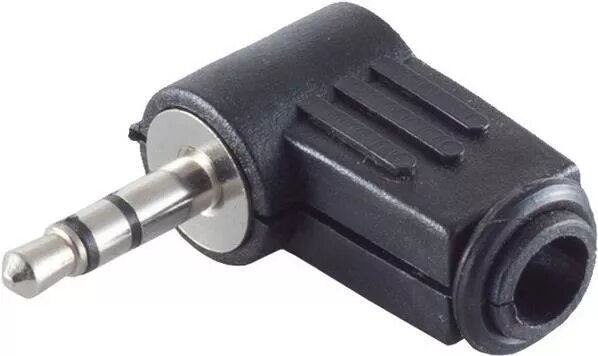

3.5 мм стерео штекер ShiverPeaks под углом 90°, 3 контакта

Штекер ShiverPeaks 3,5 мм стерео, 3 контакта, угловой — компактный TRS-разъём, предназначенный для стереосигналов (левый, правый, общий). Угловой корпус снижает напряжение на кабель в точке подключения и удобен в ограниченных пространствах. Разъём совместим со стандартными 3,5 мм TRS-гнёздами в наушниках, портативных плеерах, смартфонах и других потребительских аудиоустройствах, подходит для ремонта кабелей и изготовления пользовательских кабелей.

Преимущества

Угловая конструкция уменьшает изгибающую нагрузку на месте соединения, что продлевает срок службы кабеля и повышает надёжность в компактных конфигурациях. Трёхполюсная схема обеспечивает разделение левого и правого каналов и надёжное заземление. Компактный корпус позволяет устанавливать разъём в местах с ограниченным пространством и делает его удобным для портативной техники. Конектор рассчитан на простую пайку и монтаж при изготовлении или ремонте кабелей.

Подходит для

• Наушников и гарнитур со стандартным 3,5 мм TRS-разъёмом
• Портативных музыкальных плееров, смартфонов и планшетов с 3,5 мм аудиоразъёмом
• Ремонта кабелей и самостоятельного изготовления аудио кабелей
• Установок в ограниченном пространстве, где прямые штекеры создают помехи или выступают

Ключевые характеристики

• Тип разъёма: 3,5 мм TRS (стерео, 3 контакта)
• Ориентация: угловой
• Распайка: наконечник (левый канал), кольцо (правый канал), оплётка/корпус (земля)
• Назначение: стереоподключения для потребительской аудиотехники и пользовательских кабелей
• Дизайн: компактный корпус, снижающий напряжение на кабель и улучшающий зазор

Как использовать

Снимите изоляцию с кабеля, припоите оголённые жилы к соответствующим контактам: наконечник — левый канал, кольцо — правый канал, корпус — земля. Зафиксируйте провод в корпусе разъёма для предотвращения смещения и механического напряжения на пайку. По завершении сборки проверьте целостность цепей и правильность подключения с помощью мультиметра или подключив источник звука и наушники.

Рекомендации по использованию

Для стабильной работы применяйте средства защиты от натяжения кабеля и избегайте резких перегибов у места соединения. При ремонте или сборке работайте с подходящим паяльным оборудованием, в хорошо освещённом месте и проверяйте соответствие каналов перед окончательной сборкой корпуса.
