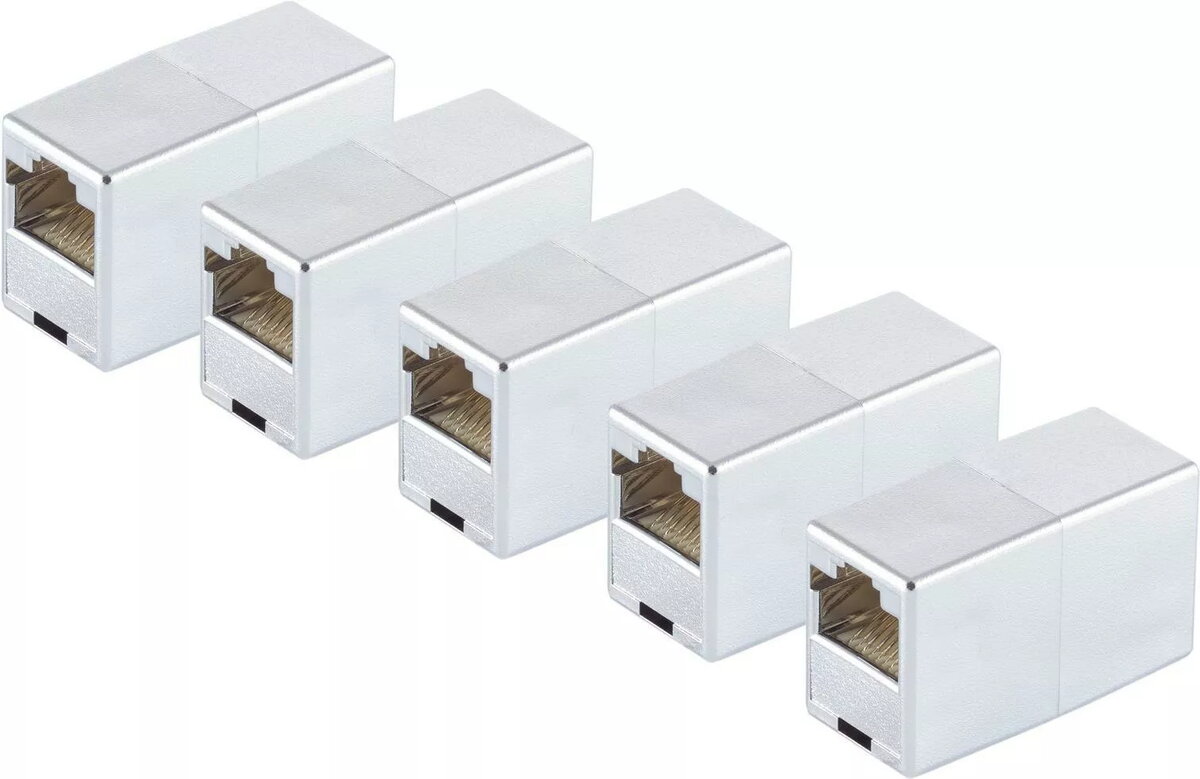

Адаптер ShiverPeaks 71220-8M-SET5 модульный патч-коннектор Cat 5, 8 позиций RJ45

Модульный патч-коннектор ShiverPeaks 71220-8M-SET5 Cat 5, 8-позиционный RJ45 — это элемент для завершения витой пары и формирования сетевых соединений с интерфейсом RJ45. Коннектор рассчитан на работу в пределах характеристик Cat 5 и применяется в коммутационных панелях, настенных розетках, кейстоун-модулях и других системах структурированной кабельной проводки.

Преимущества

Коннектор обеспечивает стандартизированный 8-позиционный интерфейс RJ45, который упрощает монтаж и замену соединений. Металлизированная экранированная конструкция снижает электромагнитные помехи и обеспечивает надежное заземление в системах с экранированным кабелем. Комплект поставки из пяти штук позволяет выполнить несколько точек подключения при мелких инсталляциях.

Подходит для

• Завершения витой пары Cat 5
• Установки кейстоун-модулей в настенные розетки и коммутационные панели
• Создания патч-соединений в LAN и офисных сетях
• Замены или обновления RJ45-терминалов в структурированной кабельной системе

Ключевые характеристики

• Поддержка категории кабеля: Cat 5 (витая пара)
• Контактные позиции: 8-позиционный RJ45
• Тип коннектора: модульный патч / кейстоун-формат
• Экранирование: металлизированная, экранированная конструкция для снижения помех
• Количество в комплекте: пять коннекторов
• Области применения: коммутационные панели, настенные розетки, кейстоун-корпусы

Как использовать

Подготовьте кабель: снимите наружную изоляцию, расправьте и расположите жилы в соответствии с выбранным стандартом коммутации. Вставьте жилы в контакты коннектора и зафиксируйте при помощи обжимного инструмента или IDC-инструмента, предназначенного для модульных патч-коннекторов. После установки проверьте плотность посадки в кейстоуне или панели и протестируйте целостность и характеристики линии с помощью сетевого тестера.

Рекомендации по применению

Для соответствия характеристикам Cat 5 соблюдайте допустимую длину неразвитых пар при обжиме и подключайте экран к корпусу и заземлению для обеспечения экранирования. Проводите тестирование линии после монтажа для проверки правильности распайки и качества сигнала.
