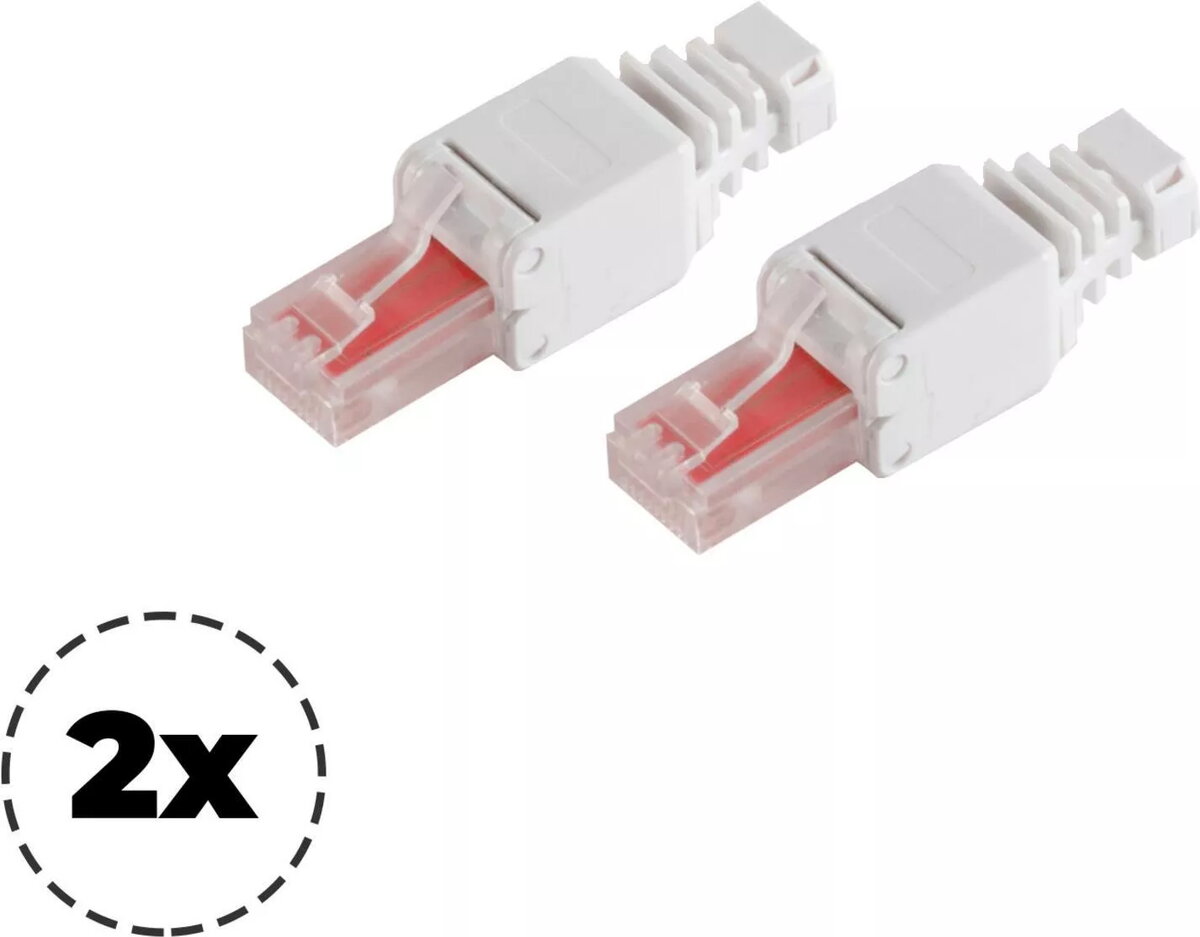

Сетевой разъём ShiverPeaks 75011-2 Cat.6 безинструментальный RJ45 для Ethernet кабеля

Сетевой разъём ShiverPeaks 75011-2 Cat.6 — это компактный инструмент без использования инструментов для обжима, предназначенный для установки на неэкранированные витые пары Ethernet-кабеля. Разъём разработан с учётом требований Cat.6 для работы в сетях Gigabit Ethernet при соблюдении условий кабеля и оборудования, имеет встроенную защиту от изгиба и снимает механическое напряжение в месте подключения. Комплект включает два разъёма, что удобно для срочного ремонта и небольших монтажных работ.

Преимущества

Отсутствие необходимости в обжимном инструменте позволяет быстро и последовательно выполнять соединения на месте, сокращая время монтажа и упрощая обслуживание. Разъём совместим со схемами разводки Cat.6 и обеспечивает надёжный контакт для стабильной передачи сигнала. Встроенный фиксатор и корпус с защитой от перегиба повышают механическую надёжность и защищают концы проводов от повреждений при повседневной эксплуатации.

Подходит для

• Быстрой обжимки неэкранированных витых пар Cat.6
• Полевого ремонта и технического обслуживания сетей
• Прокладки Ethernet в небольших офисах и домашних условиях
• Временных подключений и тестирования сетевых линий

Ключевые характеристики

• Тип разъёма: RJ45, без инструментов
• Поддерживаемая категория кабеля: Cat.6 (UTP)
• Количество разъёмов в наборе: 2
• Метод подключения: вставка проводников с контактированием без инструментов
• Механические особенности: встроенная защита от изгиба и фиксатор кабеля
• Применение: поддержка Gigabit Ethernet при использовании соответствующего кабеля и оборудования

Как использовать

Снимите наружную оболочку кабеля на рекомендованную длину, расположите жилы в соответствии с выбранной схемой разводки (T568A или T568B) и вставьте провода до упора в разъём. Закройте корпус или зафиксируйте внутренний механизм в соответствии с конструкцией, чтобы обеспечить контакт с проводами. Проверьте, что встроенный фиксатор надежно удерживает оболочку кабеля, и выполните тестирование соединения тестером, чтобы убедиться в целостности пар и корректности разводки перед окончательной установкой.

Рекомендации по использованию

Рекомендуется применять с цельными проводниками 23–24 AWG Cat.6 UTP для обеспечения электрических характеристик. Перед установкой проверьте выбранную схему проводки. Не рекомендуется многократное повторное подключение, так как это может уменьшить ресурс контактов; для постоянных установок с частыми переналадками рассмотрите стандартные методы обжима или использование модульных розеток.
