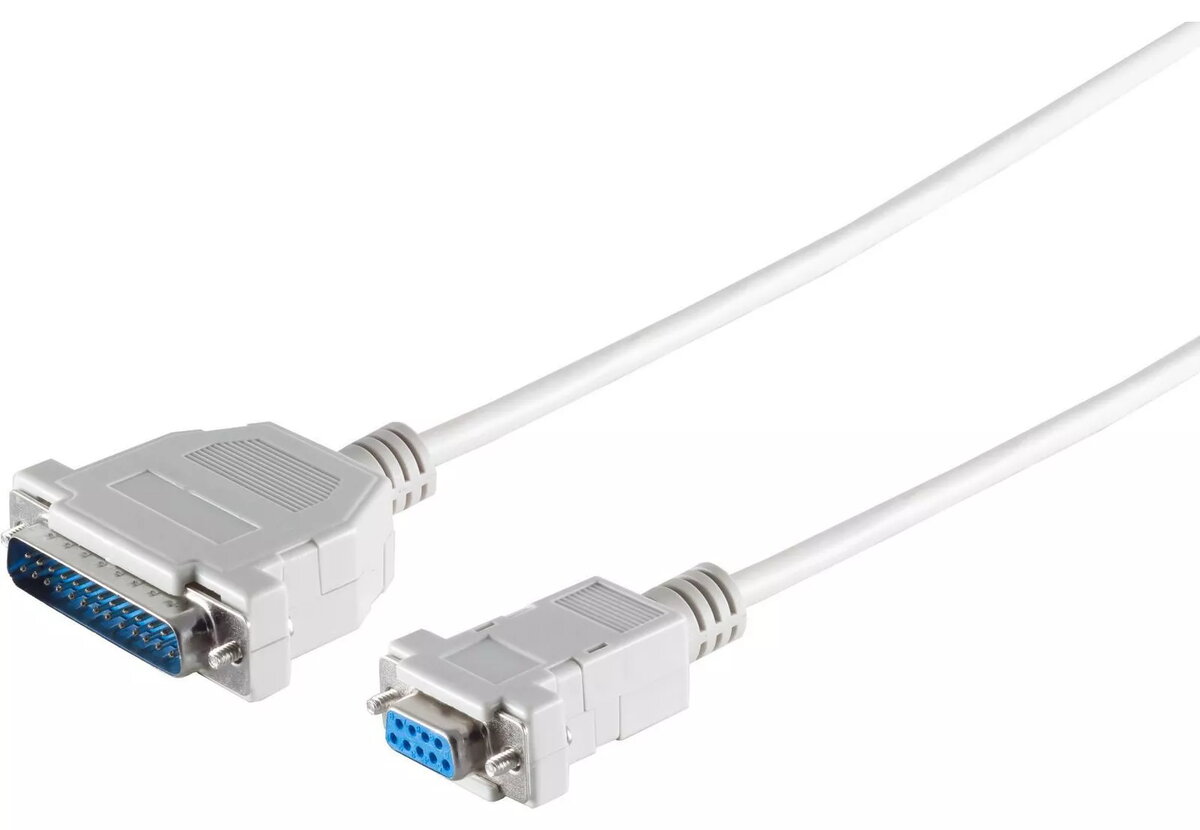

Кабель ShiverPeaks 78065-5 5 м 9-контактный Sub-D (DE-9) на 25-контактный

Кабель ShiverPeaks 78065-5 представляет собой 5-метровый соединительный провод с 9-контактным разъёмом Sub-D (DE-9) с одной стороны и 25-контактным разъёмом Sub-D с другой. Кабель разработан для подключения последовательных и устаревших устройств, обеспечивая проводную прямую связь между портами DE-9 и 25-pin Sub-D. Применим в промышленной, лабораторной и AV-среде, где требуется надёжное физическое последовательное соединение.

Преимущества

Кабель обеспечивает стабильное физическое последовательное соединение и оснащён литыми корпусами коннекторов с защитой от натяжения. Фиксированная длина 5 м устраняет необходимость в промежуточных адаптерах и упрощает прокладку в стойках, на рабочих столах и в полевых условиях. Схема подключения 9-pin к 25-pin поддерживает распространённые последовательные распайки, совместимые с модемами и другим устаревшим оборудованием на базе Sub-D.

Подходит для

• Подключения устройств с DE-9 последовательным портом к оборудованию с 25-pin Sub-D портом
• Промышленных систем управления и автоматизации, использующих RS-232
• Лабораторных приборов и тестового оборудования для прямой проводной связи
• AV-систем и устаревших компьютеров, требующих Sub-D последовательных соединений

Ключевые характеристики

• Длина кабеля: 5,0 м
• Разъём A: 9-контактный Sub-D (DE-9), гнездовой
• Разъём B: 25-контактный Sub-D, штекерный
• Количество жил: 9-жильная проводка
• Корпус разъёмов: литые кожухи с защитой от натяжения
• Предназначение сигнала: последовательная передача (RS-232 / совместимые распайки Sub-D)

Инструкция по использованию

Определите порт DE-9 на одном устройстве и порт 25-pin Sub-D на другом, совместите разъёмы и закрепите их винтами или механизмом фиксации для надёжного контакта. Используйте кабель как фиксированную проводную связь для последовательного обмена данными, предварительно отключив питание устройств или следуя рекомендациям производителей по подключению под напряжением. Перед передачей данных убедитесь в совместимости распайки между устройствами, чтобы избежать несоответствия сигналов.

Рекомендации по использованию

Для стабильной работы прокладывайте кабель вдали от мощных источников электромагнитных помех, избегайте острых изгибов и чрезмерного натяжения. При необходимости обеспечить критически важную целостность сигнала проверьте требования к заземлению и сигналам управления (handshaking) и при необходимости используйте соответствующие адаптеры или преобразователи для согласования распайки или уровней напряжения.
