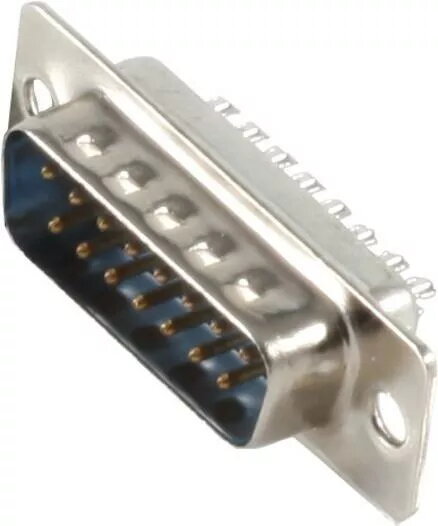

Разъем D-sub (15-конт.) ShiverPeaks 79115-1 — 15-контактный интерфейс

Разъем ShiverPeaks D-sub на 15 контактов (модель 79115-1) представляет собой компактный интерфейсный элемент для передачи последовательных и параллельных сигналов. Разъем выполнен в стандартном форм-факторе SUB-D и обеспечивает надежное соединение «мама/папа» для передачи данных, управляющих сигналов и подключения периферии в промышленном, аудио-визуальном и вычислительном оборудовании. Применим для кабельных сборок, панельных установок и соединения устройств, где требуется стабильный 15-контактный D-sub интерфейс.

Преимущества

Стандартная 15-контактная компоновка обеспечивает совместимость с широким спектром устройств, использующих последовательные и параллельные интерфейсы. Конструкция рассчитана на прочное сцепление контактов и стабильный электрический контакт, что снижает риск перебоев при вибрации или частом подключении. Разъем допускает пайку проводов в чашки, удобен для интеграции в жгуты проводки или монтажа в панель.

Подходит для

• Последних интерфейсов передачи данных (RS-232/RS-422/RS-485 совместимая проводка)
• Параллельных управляющих и периферийных подключений
• Аудио-визуальных соединений
• Панелей промышленного управления и контрольно-измерительной аппаратуры
• Кабельных сборок и индивидуальных жгутов проводки

Ключевые характеристики

• Тип разъема: D-sub 15 контактов (SUB-D, 15 пинов)
• Расположение контактов: 15 контактов в стандартной компоновке D-sub
• Тип соединения: пайка в чашки (solder cup) для проводов
• Варианты монтажа: кабельный монтаж и установка в панель
• Полярность/пол: доступно сочленение «мама/папа» в стандартных парах
• Область применения: передача сигнальных и управляющих линий в последовательных и параллельных интерфейсах

Как использовать

Подготовьте концы проводов, удалив изоляцию на длину, соответствующую чашкам для пайки. При необходимости олудите провода, затем вставьте каждый провод в соответствующую чашку в соответствии со схемой разводки для выбранного протокола. Надежно пропаяйте соединения, проверьте на предмет холодных пайок и соберите изоляционные элементы и защиту от натяжения. Для монтажа в панели установите разъем в вырез и закрепите крепежом; убедитесь, что сопрягаемые разъемы вставляются ровно и фиксирующие винты или защелки затянуты.

Рекомендации по использованию

Используйте экранированные кабели и правильное заземление для чувствительных к помехам линий, а также следуйте распиновке подключаемого оборудования. Избегайте чрезмерного изгиба в зоне пайки и обеспечьте эффективную защиту от натяжения кабеля, чтобы избежать механического повреждения контактов и паяных соединений.
