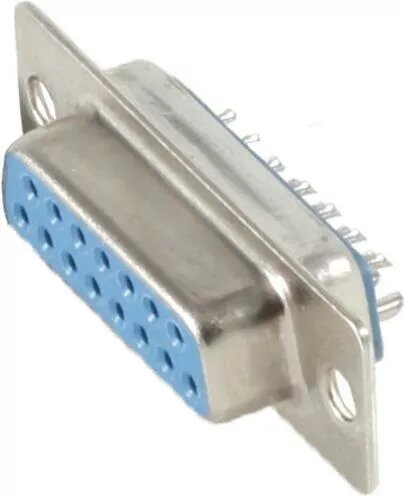

Разъем Sub-D ShiverPeaks 79115-2 — 15-контактный D-sub для последовательных интерфейсов

Разъем ShiverPeaks 79115-2 — 15-контактный Sub-D (D-sub) разъём, разработанный для последовательных и многосигнальных подключений. Он предоставляет стандартный интерфейс на 15 контактов, широко применяемый для RS-232, аналогового видеосигнала и других многоконтактных линий. Разъём подходит для установки на панель или в кабельных сборках в промышленных системах, приборах и вычислительной технике, где требуется компактный многоконтактный интерфейс.

Преимущества

Конструкция обеспечивает компактное расположение 15 контактов с надёжным механическим фиксированием и стабильным электрическим контактом для многосигнальных применений. Возможность монтажа на панель и в кабель даёт гибкость установки. Металлический корпус обеспечивает экранирование и механическую защиту, а точное расположение контактов снижает помехи и сохраняет целостность сигнала. Пайочные гнёзда контактов позволяют выполнять прочные проводные соединения и ремонтопригодные кабельные сборки.

Подходит для

• Последовательной связи RS-232 между устройствами
• Подключений аналогового видео и многопроводных сигналов
• Интерфейсов, монтируемых на панели приборов и щитах управления
• Изготовления и ремонта кабельных жгутов с пайкой проводов

Ключевые характеристики

• Тип разъёма: 15-контактный D-sub (Sub-D), пайочные гнёзда
• Количество контактов: 15 для многосигнальных соединений
• Варианты монтажа: монтаж на панель и кабельная сборка
• Тип окончания контактов: пайка в гнездо (solder-cup)
• Корпус: металлический кожух для экранирования и механической прочности
• Типичные области применения: последовательная связь, аналоговое видео, многоканальная передача сигналов

Как использовать

Подготовьте концы проводников, сняв изоляцию до соответствующей длины для пайки в гнёзда. При необходимости опаяйте жилы припоем, вставьте их в соответствующие пайковые гнёзда и нанесите припой для получения надёжного соединения. Закрепите разъём на панели с помощью крепёжных элементов или соберите кабельную секцию со средствами защиты от натяжения. Перед подключением проверьте распиновку согласно документации оборудования, чтобы обеспечить верную маршрутизацию сигналов и предотвратить повреждения.

Рекомендации по использованию

Применяйте корректные технологии пайки и температурный контролируемый паяльник, чтобы не повредить контакты. Уточняйте уровни сигналов и распиновку для RS-232 или аналоговых линий перед подключением. В условиях повышенных помех обеспечьте надёжное заземление корпуса и экранирование установки для сохранения качества сигнала.
