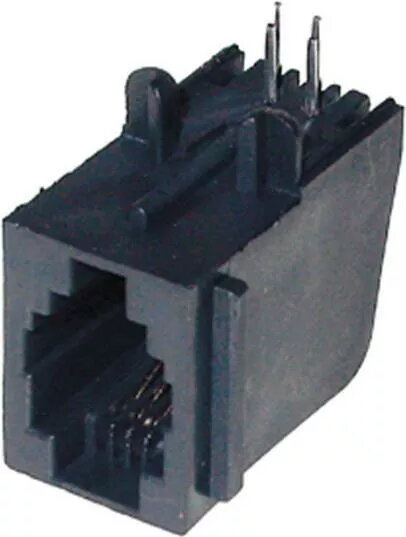

Модульный разъём ShiverPeaks 79214 4/4 для печатной платы, неэкранированный

Модульный разъем ShiverPeaks 4/4 для печатной платы — неэкранированный модульный разъем с четырьмя контактами, предназначенный для интеграции на плату. Он обеспечивает компактный интерфейс для подключения модульных кабелей в условиях с низким уровнем электромагнитных помех и применяется в телекоммуникационном оборудовании, измерительных приборах и небольших патч-панелях.

Преимущества

Неэкранированный разъем занимает небольшую площадь на плате и упрощает разводку на уровне печатной платы. Четырехконтактная компоновка обеспечивает простую и надежную передачу сигналов при низком уровне помех. Конструкция позволяет стандартизированное соединение со штекерами 4/4, снижая механическую нагрузку на паяные соединения и дорожки печатной платы.

Подходит для

• Платные интерфейсы для телефонии и низкоскоростной передачи данных
• Небольшие патч-панели и распределительные рамки в контролируемой среде EMI
• Встраиваемые устройства и измерительные приборы с ограниченным пространством
• Прототипы и мелкосерийное производство, требующие стандартного 4/4 разъема

Ключевые характеристики

• Конфигурация: компоновка с четырьмя позициями контактов
• Экранирование: неэкранированный тип, предназначен для условий с низким уровнем помех
• Тип монтажа: для установки на печатную плату
• Контактный интерфейс: совместим со стандартными штекерами 4/4
• Физические размеры: компактный корпус, оптимизированный для платы

Как использовать

Установите разъем в отверстия или посадочное место на печатной плате в соответствии с рекомендованной разводкой и профилем пайки. Убедитесь в правильной ориентации и при необходимости обеспечьте механическую фиксацию для выдерживания циклов подключения. Применяйте подходящие технологии пайки и профиль нагрева, совместимый с остальными компонентами платы. После монтажа проверьте непрерывность контактов и проведите пробное подключение штекера для подтверждения электрического и механического соответствия.

Рекомендации по использованию

Применяйте неэкранированный разъем в средах с контролируемым уровнем помех. В средах с повышенным EMI или при необходимости заземления и экранирования следует выбирать экранированный вариант. Обеспечьте защиту кабеля от натяжения и избегайте избыточной механической нагрузки при многократных операциях подключения.
