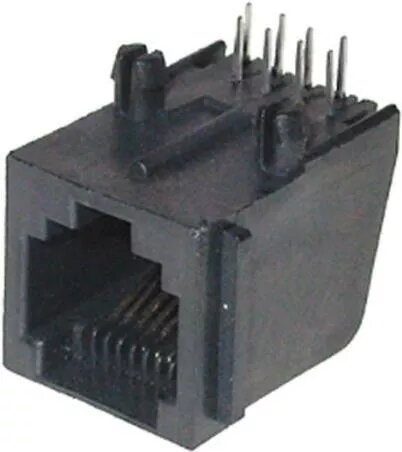

Модульная розетка ShiverPeaks 79220 – 8/8 без экранировки, для установки на плату

Модульная розетка ShiverPeaks 79220 — это 8/8 неэкранированный разъём, предназначенный для печатной установки на плате. Компонент содержит восемь пар контактов, выполненных в форм-факторе модульного разъёма, и разработан для стационарной установки в телекоммуникационном, сетевом и управляющем оборудовании, где требуется неэкранированное модульное соединение. Разъём рассчитан на монтаж методом пайки непосредственно на PCB и совместим с типовой разводкой плат для модульных гнёзд.

Преимущества

ShiverPeaks 79220 отличается компактными размерами и предсказуемой компоновкой контактов, что упрощает разработку платы и сборку. Неэкранированный вариант уменьшает массу и сложность конструкции при сохранении устойчивого электрического соединения для модульных кабелей. Розетка рассчитана на надёжное долговременное крепление на печатной плате и совместима со стандартными модульными вилками в областях применения, где экранирование не требуется.

Подходит для

• Телекоммуникационного оборудования и голосовых систем с модульными гнёздами
• Сетевых устройств и патч-панелей с PCB-разъёмами
• Систем управления и промышленной электроники с фиксированными интерфейсами на плате

Ключевые характеристики

• Тип разъёма: модульная розетка, неэкранированная
• Конфигурация контактов: 8 пар (8/8)
• Способ монтажа: печатная плата, пайка
• Интерфейс контактов: совмещение со стандартной модульной вилкой
• Область применения: фиксированное модульное соединение для передачи данных и голоса

Как использовать

Подготовьте посадочное место на печатной плате в соответствии с рекомендуемой разводкой контактных площадок. Убедитесь в выравнивании корпуса разъёма и контактных выводов перед пайкой. Выполните пайку методом пайки потоковой волной или реболлинга с учётом материала и поверхностного покрытия выводов. После монтажа проверьте механическую фиксацию и электрическую целостность контактов, подключив соответствующую модульную вилку.

Рекомендации по применению

Применяйте разъём в системах, где отсутствие экранирования допустимо; при установке в условиях высокого уровня электромагнитных помех используйте дополнительные меры экранирования. Соблюдайте стандарты ESD и рекомендации по пайке, а также сверяйте совместимость с типом модульной вилки и категорией кабеля для корректной передачи сигналов.
