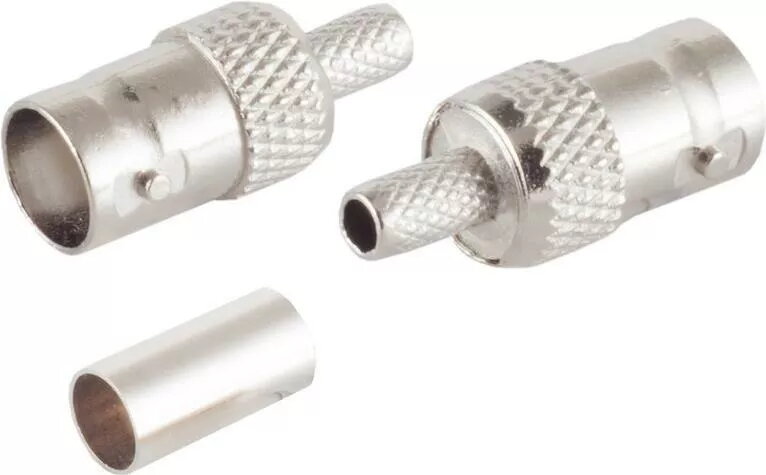

Переходник BNC видео/аудио ShiverPeaks 98807-3 для кабеля RG58 U, обжимной

Адаптер BNC для видео/аудио ShiverPeaks 98807-3 с обжимной (кримп) клеммой предназначен для использования с коаксиальным кабелем RG58 U. Он обеспечивает надёжное BNC-соединение для аналоговых видео- и аудиосигналов и рассчитан на механически стойкое и устойчивое электрическое подключение. Применим в системах видеонаблюдения, вещательного оборудования, измерительной аппаратуры и AV-инсталляциях, где используется кабель RG58 U.

Преимущества

Обжимная конструкция адаптера обеспечивает стабильный электрический контакт и прочное механическое закрепление жилы и оплётки кабеля. BNC-разъём с байонетным запиранием предоставляет быстрое соединение с низкими потерями и хорошей повторяемостью при многократных подключениях. Такое решение снижает вероятность непостоянного контакта по сравнению с нештатными или паяными соединениями.

Подходит для

• подключения камер видеонаблюдения (CCTV)
• распространения и мониторинга аналогового видео
• передачи аудио по коаксиальным линиям в AV-системах
• соединений измерительной и тестовой аппаратуры
• полевых работ и ремонтов, где предпочтительна кримп-обжимка

Ключевые характеристики

• Тип разъёма: BNC с байонетным замком
• Способ подключения: кримп-обжим центральной жилы и оплётки
• Совместимый кабель: коаксиальный RG58 U (характеристическое сопротивление 50 Ω)
• Тип сигнала: аналоговое видео, аудио, радиочастотные и измерительные сигналы
• Механическая прочность: рассчитан на многократные циклы подключения

Как использовать

Подготовьте кабель RG58 U, сняв наружную изоляцию, оплётку и диэлектрик согласно рекомендуемым длинам для данного разъёма. Вставьте центральную жилу в контакт, а оплётку разместите под обжимной гильзой. Используйте соответствующий кримп-инструмент подходящего размера для сжатия гильзы и фиксации центральной жилы и оплётки. После обжима проверьте прочность соединения и электрическую непрерывность мультиметром или тестером кабелей, затем подключите BNC-разъём к гнезду, защёлкнув байонетный замок.

Рекомендации по использованию

Для стабильной работы применяйте калиброванный кримп‑инструмент, подходящий по размерам к данному разъёму, и проверяйте правильность подготовки жил и оплётки. Не срезайте лишний диэлектрик, убедитесь, что центральная жила ровная и полностью вложена перед обжимом. В условиях вибрации или внешнего воздействия периодически осматривайте соединения и заменяйте разъёмы при признаках коррозии или механического износа.
