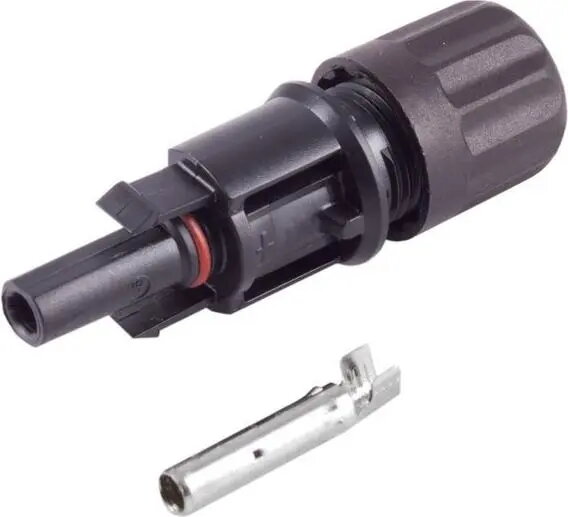

Гнездо ShiverPeaks PV4 для проводников сечением 2,5–6 мм² — это высоковольтный влагозащищённый разъём, предназначенный для фотогальванических и наружных силовых соединений. При номинальном напряжении до 1500 В и степени защиты IP68 комплект из 50 гнезд обеспечивает компактный и герметичный интерфейс для кабелей в условиях повышенной влажности, пыли и воздействия погодных факторов. Конструкция корпуса, контактов и уплотнений рассчитана на надёжный электрический контакт и долговременную устойчивость к механическим нагрузкам и коррозии.
Преимущества
Гнездо поддерживает широкий диапазон сечений проводников (2,5–6 мм²) и рассчитано на высокое напряжение до 1500 В, что соответствует требованиям современных PV-массивов. Степень защиты IP68 обеспечивает постоянную защиту от пыли и погружения в воду, что снижает потребность в дополнительных защитных кожухах. Поставка в упаковке по 50 штук удобна для монтажных бригад и обеспечивает единообразие используемых соединителей.
Подходит для
- Соединений PV-строк и модулей в частных, коммерческих и коммунальных установках
- Наружной и промышленной постоянной проводки, требующей влагозащищённых высоковольтных разъёмов
- Ремонта и обслуживания с целью замены или дополнения существующих PV4 систем
Когда может не подойти
Разъём предназначен для проводников сечением 2,5–6 мм² и не подходит для очень тонких или значительно больших проводников за пределами этого диапазона. Он рассчитан на постоянный ток и высокое напряжение до 1500 В и может быть неприемлем для низковольтных сигнальных задач или специализированной аудио-/видеоаппаратуры.
Ключевые характеристики
- Диапазон сечений проводников: 2,5–6 мм²
- Номинальное напряжение: до 1500 В постоянного тока
- Степень защиты: IP68 (пыленепроницаемо, защита при длительном погружении)
- Тип разъёма: гнездо (female)
- Количество в упаковке: 50 штук
Как использовать
Снимите изоляцию с кабеля до рекомендованной длины, вставьте проводник в контакт и зафиксируйте согласно инструкции по обжиму или сборке для данной системы. Проверьте правильную посадку уплотнений и чистоту контактных поверхностей перед окончательной сборкой. После установки выполните проверку электрической проводимости и сопротивления изоляции и убедитесь, что соединение полностью зафиксировано для обеспечения уровня защиты IP68.
Что учесть перед покупкой
- Убедитесь, что сечение проводника находится в пределах 2,5–6 мм²
- Проверьте совместимость с имеющимися PV4 штекерами и кабелями
- Проверьте, требуется ли вам уровень напряжения до 1500 В и степень защиты IP68
Рекомендации по использованию
Используйте специализированные инструменты обжима или сборки для PV4 разъёмов, выполняйте механические и электрические проверки после монтажа и храните неоткрытые упаковки в сухом и температурно-стабильном месте для сохранения уплотнительных свойств.
