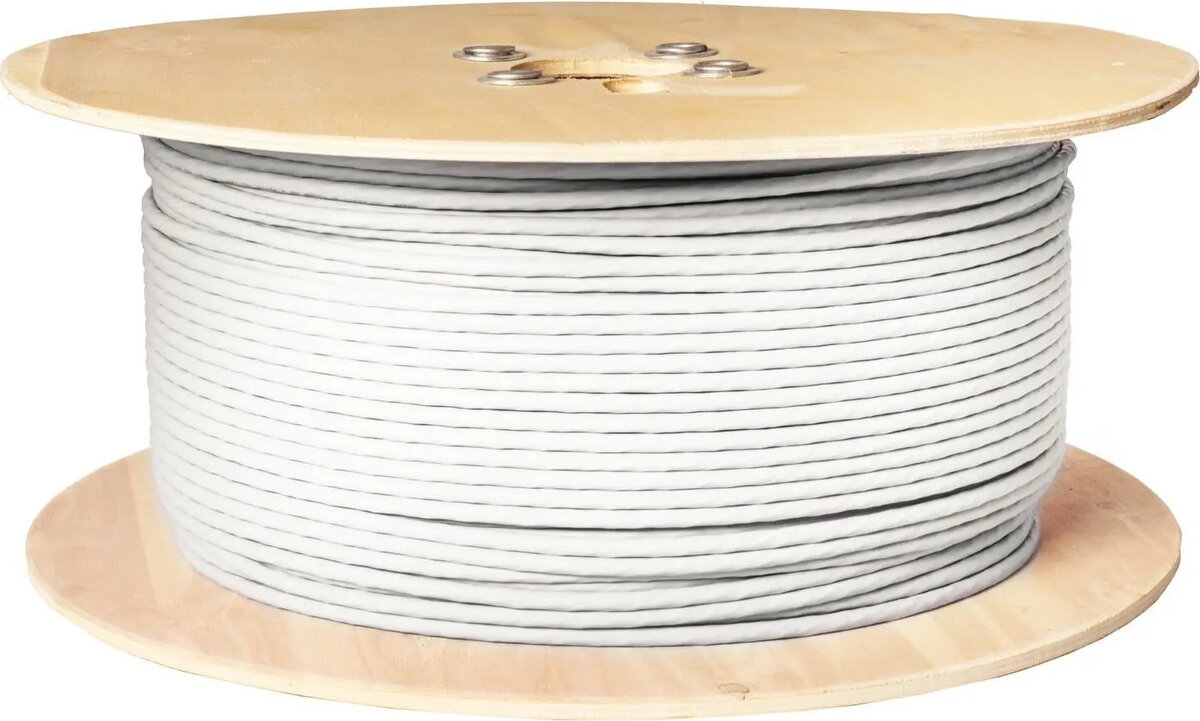

Коаксиальный спутниковый кабель ShiverPeaks BS15-4005506, 1,0/4,6 мм, 4‑слойная экранировка CCS >110 дБ, 50,0 м

Коаксиальный кабель ShiverPeaks BS15-4005506 длиной 50,0 м предназначен для спутниковых систем и стационарных установок, где важна стабильная передача радиочастотного сигнала и защита от внешних помех. Проводник имеет диаметр 1,0 мм, диаметр диэлектрика 4,6 мм, а четырёхслойное экранирование из медного покрытия на стали (CCS) обеспечивает экранирование более 110 дБ.

Преимущества

Четырёхслойное экранирование CCS снижает проникновение помех и внешнего шума, что улучшает отношение сигнал/шум на длинных линиях. Геометрия 1,0/4,6 мм обеспечивает сочетание гибкости и приемлемых потерь для типичных спутниковых частот. Длина бухты 50,0 м позволяет выполнить прокладку без лишних соединений, что уменьшает потери на разъёмах и риск отказов в местах стыков.

Подходит для

• Спутникового телевидения с DVB‑S и DVB‑S2 ресиверами
• Систем с мультисвитчами и кабельной разводкой в многоквартирных домах
• Длинных трасс, где требуется высокая степень экранирования
• Соединений между конвертерами (LNB) и внутренними тюнерами либо распределительными усилителями

Когда может оказаться непригодным

Кабель с медным покрытием на стальном проводнике обеспечивает механическую прочность и хорошее экранирование, но по вставным потерям может уступать цельномедным проводникам на очень больших длинах или на высших микроволновых частотах. Для профессиональных передающих линий с жёсткими требованиями к потере сигнала стоит сверить частотные характеристики и выбрать специализированный низкопотерянный кабель при необходимости.

Ключевые характеристики

• Длина кабеля: 50,0 м
• Размеры проводника / диэлектрика: 1,0 мм / 4,6 мм
• Экранирование: 4-слойное, CCS, >110 дБ
• Применение: спутниковые системы, DVB‑S / DVB‑S2, мультисвитч
• Тип использования: стационарные установки, прокладка внутри и снаружи (при использовании соответствующих герметизирующих разъёмов)

Как использовать

Снимите внешнюю изоляцию и подготовьте диэлектрик и центральный проводник в соответствии с инструкцией для выбранных разъёмов. Установите F-типа или другие совместимые спутниковые разъёмы, обеспечив плотное и чистое соединение для снижения обратных потерь. Прокладывайте кабель с плавными изгибами, избегайте резких перегибов и крепите через равные интервалы во избежание механического напряжения. Для наружных участков используйте герметичные заглушки и уплотнения, чтобы предотвратить попадание влаги. После установки проверьте трассу приёмником или анализатором спектра для подтверждения уровня сигнала и качества сигнала/шума.

Что учитывать перед покупкой

• Необходимую длину кабеля и схему прокладки, чтобы минимизировать стыки
• Тип разъёмов и метод монтажа — обжимные или компрессионные
• Условия эксплуатации на улице — потребность в дополнительной защите или трубе
• Совместимость с существующим оборудованием (LNB, мультисвитч, вход тюнера)

Рекомендации по использованию

ShiverPeaks BS15-4005506 подходит для домашних и небольших коммерческих спутниковых инсталляций, где важны высокая степень экранирования и сплошная бухта 50 м. Для оптимального результата используйте качественные F-разъёмы, избегайте острых изгибов и герметизируйте наружные соединения.
