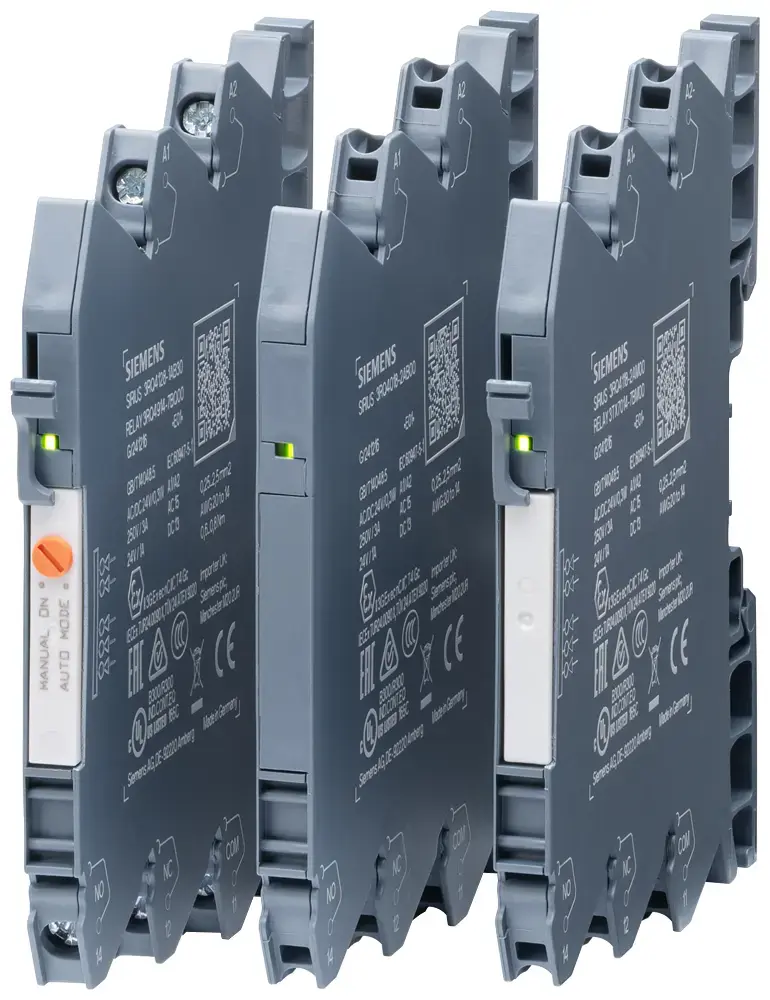

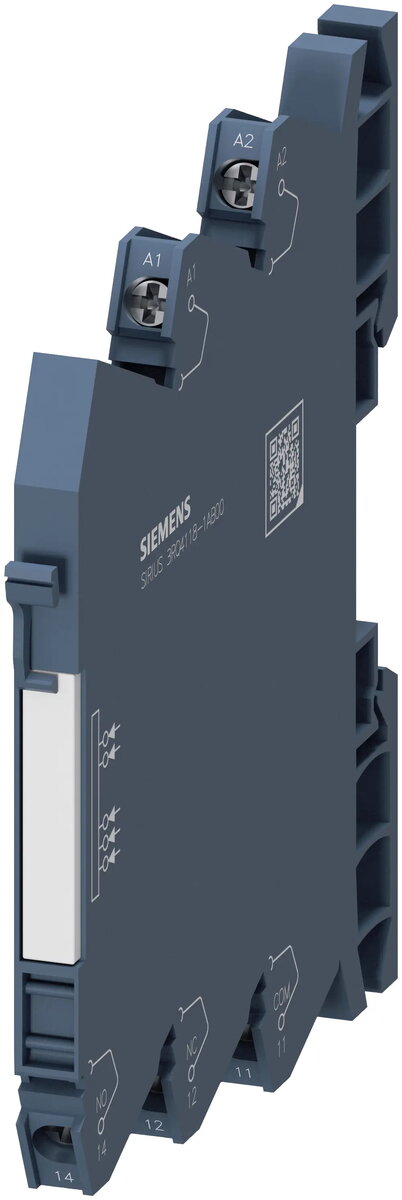

Реле сопряжения Siemens 3RQ4118-1AB00, 24В AC/DC, 1 переключающий контакт, винтовые клеммы

Siemens 3RQ4118-1AB00 представляет собой высокоэффективное вставное промежуточное реле, разработанное для точных задач промышленного управления и автоматизации. Это компактное устройство предназначено для бесперебойной работы с напряжением питания 24В переменного/постоянного тока, обеспечивая надежную коммутацию сигналов и электрическую изоляцию. Благодаря узкому профилю шириной 6,2 мм, оно специально оптимизировано для плотного монтажа в шкафах управления, где пространство ограничено, что гарантирует эффективную интеграцию в современные электрические системы.

Преимущества

Данное промежуточное реле обеспечивает исключительную надежность и экономию места благодаря своей узкой конструкции, которая позволяет размещать больше компонентов в одном шкафу управления. Использование надежных винтовых клемм гарантирует прочное и устойчивое к вибрациям соединение, поддерживая целостность сигнала в течение длительного времени эксплуатации. Кроме того, конфигурация контактов 1 переключающий контакт (1CO) предлагает гибкие возможности коммутации, что делает его универсальным решением для различных требований автоматизации при сохранении низкого энергопотребления и высокой допустимой тепловой нагрузки.

Подходит для

• Систем промышленной автоматизации и управления
• Гальванической развязки между цепями управления и нагрузки
• Шкафов управления с ограниченным пространством
• Интерфейсных приложений между выходами ПЛК и полевыми устройствами

Когда устройство может не подойти

Это реле не предназначено для коммутации мощных нагрузок, превышающих его номинальный тепловой ток 6А. Оно также не подходит для использования в средах, требующих специальной защиты от взрывоопасных зон или экстремальных внешних условий без соответствующих защитных корпусов.

Основные технические характеристики

• Напряжение питания: 24В AC/DC
• Конфигурация контактов: 1 переключающий контакт (1CO)
• Тепловой ток: 6А
• Ширина: 6,2 мм
• Тип подключения: Винтовая клемма

Как использовать

Реле предназначено для быстрой и простой установки на стандартные монтажные рейки. Для использования надежно закрепите устройство на рейке и подключите провода управления и нагрузки к соответствующим винтовым клеммам. Перед подачей питания убедитесь, что напряжение соответствует спецификации 24В AC/DC. После установки вставная конструкция позволяет легко обслуживать и заменять релейный элемент без необходимости отсоединения основной проводки.

Что учесть перед покупкой

• Убедитесь, что напряжение управления 24В AC/DC соответствует требованиям вашей системы.
• Проверьте, достаточно ли теплового тока 6А для вашей конкретной нагрузки.
• Убедитесь, что ширина 6,2 мм подходит для вашей текущей компоновки рейки.
• Проверьте совместимость вашей схемы подключения с винтовыми клеммами.

Рекомендации по использованию: Всегда отключайте электропитание во время установки или технического обслуживания, чтобы предотвратить поражение электрическим током. Периодически проверяйте надежность затяжки винтовых клемм, чтобы они оставались плотными и свободными от окисления.
