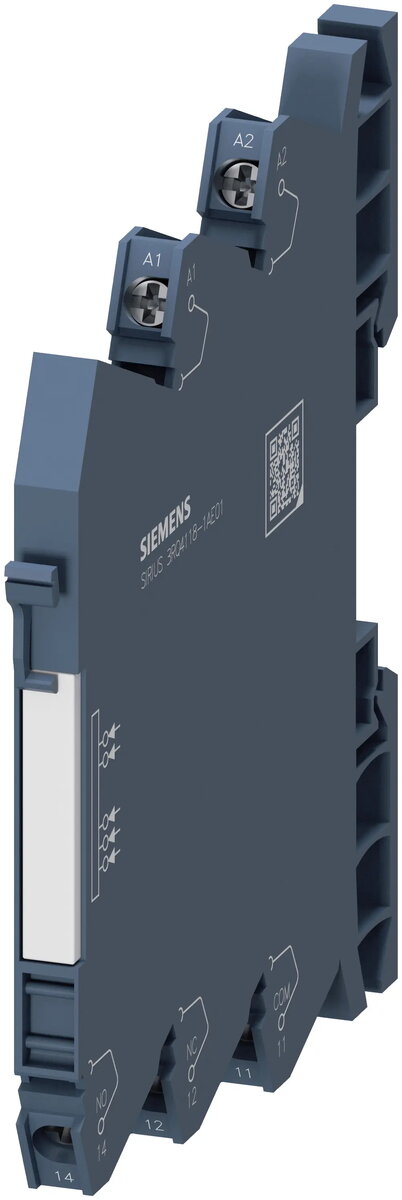

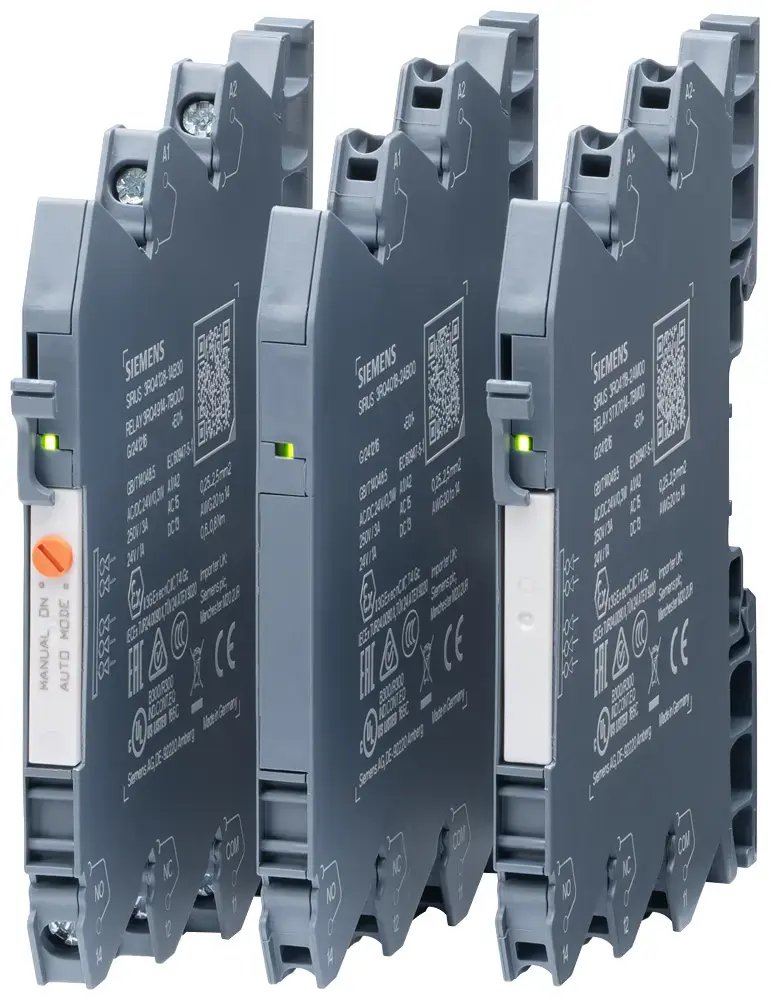

Siemens 3RQ4118-1AE01 вставной соединитель, 115В AC/DC, 1 переключающий контакт, винтовые клеммы

Siemens 3RQ4118-1AE01 представляет собой высокопроизводительное вставное выходное промежуточное реле, разработанное для требовательных промышленных систем управления. Это компактное устройство работает от напряжения 115 В переменного/постоянного тока и оснащено одним переключающим контактом (1CO). Устройство спроектировано с высокой точностью и включает в себя контакты с твердым золотым покрытием, что обеспечивает превосходную надежность передачи сигнала и минимальное переходное сопротивление, делая его важным компонентом для чувствительных систем управления.

Преимущества

Основным преимуществом этого промежуточного реле является его исключительно узкий корпус шириной 6,2 мм, который значительно экономит место в плотно заполненных шкафах управления. Позволяя выполнять монтаж с высокой плотностью, оно дает инженерам возможность проектировать более компактные электрические системы без ущерба для функциональности. Наличие контактов с твердым золотым покрытием обеспечивает долгосрочную стабильность и защиту от окисления, гарантируя стабильную работу даже при коммутации слабых токов. Кроме того, винтовые клеммы обеспечивают надежное и простое подключение проводов, сокращая время монтажа и затраты на обслуживание.

Подходит для

• Систем промышленной автоматизации и управления
• Гальванической развязки сигналов между контроллерами и полевыми устройствами
• Применений, требующих монтажа компонентов с высокой плотностью
• Коммутации слаботочных сигналов с высокой надежностью

Когда устройство может не подойти

Данное реле не предназначено для коммутации мощных нагрузок, превышающих его номинальный тепловой ток 6 А. Оно также не подходит для сред, где напряжение управления отклоняется от указанного диапазона 115 В переменного/постоянного тока, так как это может привести к сбоям в работе или повреждению внутренних компонентов.

Основные технические характеристики

• Рабочее напряжение: 115 В переменного/постоянного тока
• Конфигурация контактов: 1 переключающий контакт (1CO)
• Материал контактов: Твердое золотое покрытие
• Ширина: 6,2 мм
• Тепловой ток: 6 А
• Тип подключения: Винтовые клеммы

Как использовать

Реле предназначено для установки на стандартные DIN-рейки внутри шкафа управления. Перед началом работы убедитесь, что питание отключено. Установите устройство на рейку и подключите провода управления и нагрузки к соответствующим винтовым клеммам, соблюдая моменты затяжки, чтобы предотвратить повреждение клемм. После подключения проверьте надежность соединений перед подачей питания на систему.

Что учесть перед покупкой

• Убедитесь, что выход вашей системы управления соответствует требованиям 115 В переменного/постоянного тока.
• Убедитесь, что предел теплового тока 6 А достаточен для вашей конкретной нагрузки.
• Проверьте свободное место в шкафу управления, чтобы убедиться, что ширина 6,2 мм подходит для вашего проекта.

Рекомендации по использованию: Для обеспечения оптимального срока службы и производительности устанавливайте реле в среде, защищенной от избыточной пыли и влаги. Регулярно проверяйте винтовые соединения во время планового технического обслуживания, чтобы убедиться, что они остаются затянутыми и не имеют следов коррозии.
