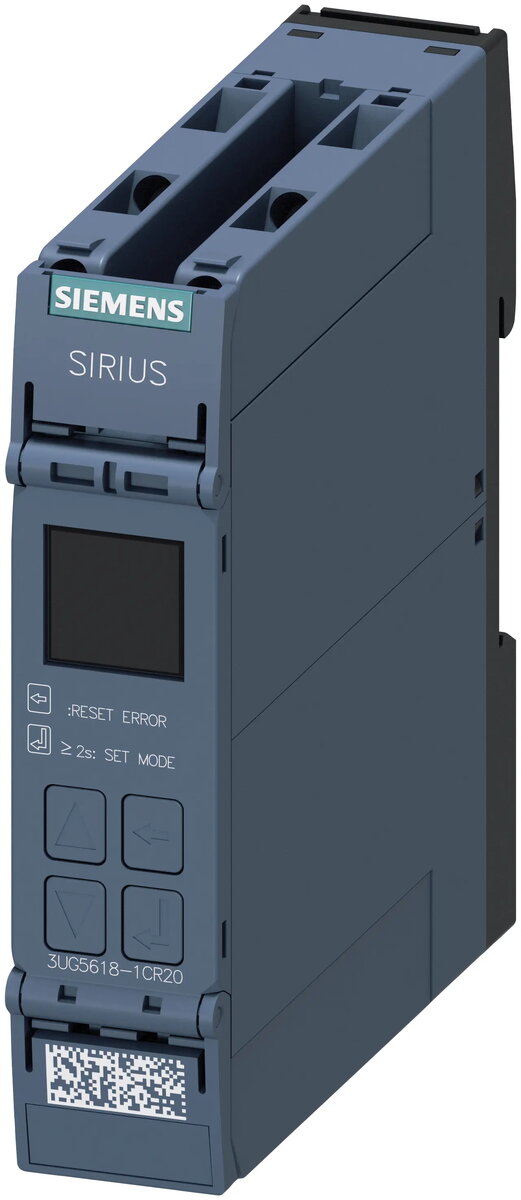

Цифровое реле контроля напряжения Siemens SIRIUS 3UG5618-1CR20, 3 фазы, 90-690В AC, 2 переключающих контакта

Цифровое реле контроля напряжения Siemens SIRIUS 3UG5618-1CR20 представляет собой высокоточное устройство, предназначенное для надежного мониторинга трехфазных электрических сетей. Реле обеспечивает комплексную защиту, отслеживая такие критические параметры, как чередование фаз, обрыв фазы, асимметрия, частота, а также перенапряжение и пониженное напряжение. Устройство работает в широком диапазоне напряжений от 90 до 690 В переменного тока и частот от 15 до 70 Гц, что делает его идеальным решением для промышленной автоматизации и защиты электрооборудования по всему миру.

Преимущества

Данное реле контроля отличается компактным дизайном, который позволяет эффективно использовать пространство в шкафу управления. Цифровой интерфейс обеспечивает точную настройку временных задержек и параметров сброса, позволяя адаптировать устройство под конкретные задачи, такие как контроль выхода за верхний или нижний пределы, а также оконный мониторинг. Встроенный дисплей предоставляет данные в реальном времени, отображая текущие значения и типы неисправностей сети, что значительно упрощает диагностику и сокращает время простоя оборудования. Наличие двух переключающих контактов обеспечивает гибкость интеграции в различные цепи управления.

Подходит для

• Систем промышленной автоматизации
• Мобильных систем, таких как рефрижераторные контейнеры и строительные компрессоры
• Систем кондиционирования и вентиляции
• Установок возобновляемой энергии, включая ветрогенераторы и фотоэлектрические системы
• Панелей управления крановым оборудованием

Когда устройство может не подойти

Данное реле разработано исключительно для трехфазных сетей переменного тока и не предназначено для использования в сетях постоянного тока. Также оно может не подойти для условий с экстремальным уровнем вибрации, где предпочтительнее использовать модели с пружинными клеммами вместо винтовых.

Основные технические характеристики

• Диапазон напряжения: 90-690 В переменного тока
• Диапазон частот: 15-70 Гц
• Функции мониторинга: чередование фаз, обрыв фазы, асимметрия, частота, перенапряжение, пониженное напряжение
• Выходные контакты: 2 переключающих контакта
• Тип подключения: винтовые клеммы
• Дисплей: цифровой для отображения текущих значений и диагностики ошибок

Как использовать

Реле устанавливается в шкафу управления и подключается к трехфазной сети. После установки с помощью цифрового интерфейса задаются пороговые значения напряжения и частоты. Пользователь может настроить параметры обнаружения неисправностей и время задержки срабатывания реле. Дисплей обеспечивает постоянный контроль состояния сети, позволяя оперативно реагировать на ошибки фаз или колебания напряжения. Рекомендуется периодически проверять надежность винтовых соединений.

Что учесть перед покупкой

• Убедитесь, что напряжение вашей трехфазной сети находится в диапазоне 90-690 В переменного тока.
• Определите, требуется ли мониторинг с нейтральным проводником или без него.
• Проверьте наличие свободного места в шкафу управления.
• Оцените условия эксплуатации: для сред с повышенной вибрацией рассмотрите возможность выбора версии с пружинными клеммами.

Рекомендации по использованию

Для обеспечения безопасности и долговечности оборудования установка должна выполняться квалифицированным персоналом в соответствии с действующими электротехническими нормами. Регулярно проверяйте диагностический дисплей для своевременного выявления проблем с качеством электроэнергии.
