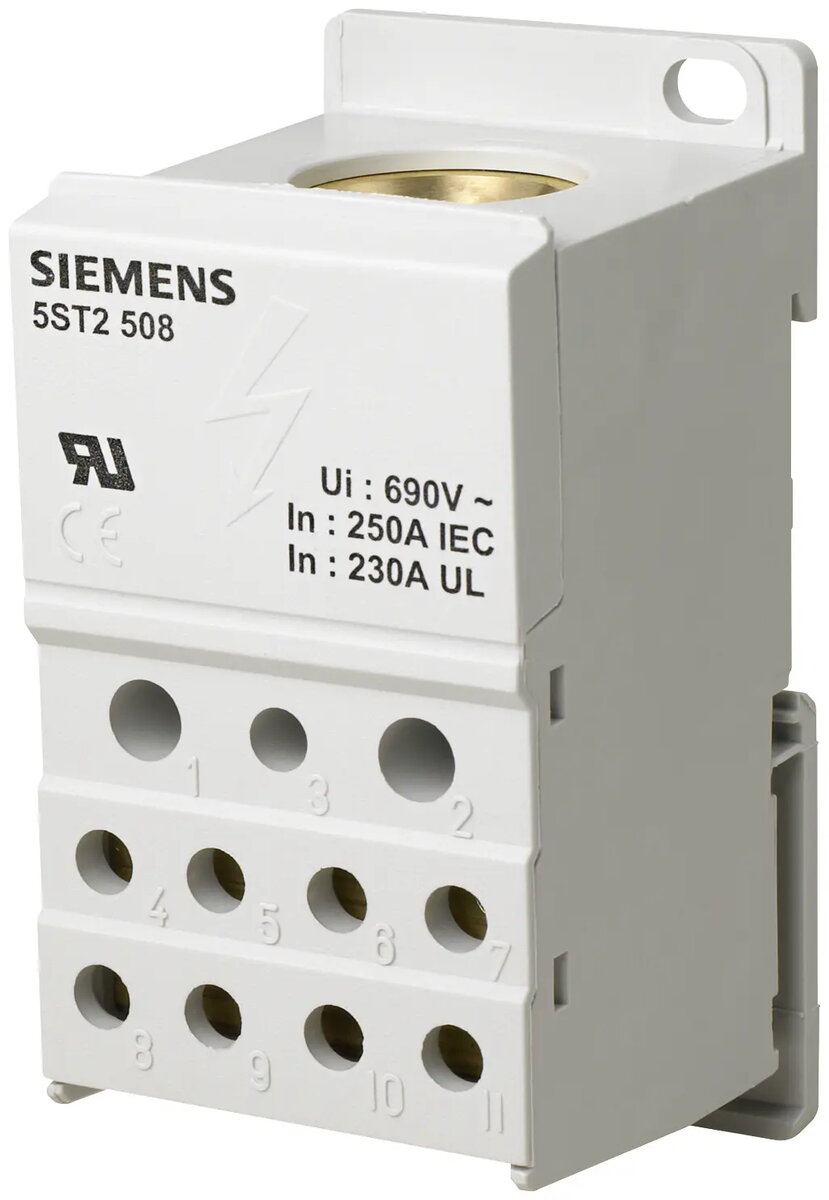

Siemens 5ST2508 представляет собой высокопроизводительный однополюсный распределительный блок, разработанный для эффективного и упорядоченного распределения электроэнергии в промышленных и коммерческих системах. Являясь частью серии SENTRON, этот компонент служит надежным узлом для разветвления электрических цепей, обеспечивая аккуратное и безопасное подключение кабелей внутри электрощитов. Прочная конструкция и стандартизированный дизайн делают его незаменимым элементом для создания профессиональных электротехнических установок.
Преимущества
Данный распределительный блок обладает значительными преимуществами для проектирования электрических систем, прежде всего благодаря универсальной конфигурации клемм, позволяющей подключать кабели различного сечения в одном компактном устройстве. Устройство спроектировано для простого и удобного монтажа на стандартные DIN-рейки. Кроме того, встроенная защита от прикосновения обеспечивает необходимый уровень безопасности, сводя к минимуму риск случайного контакта во время обслуживания или эксплуатации, а высокий номинальный ток гарантирует стабильную работу при значительных электрических нагрузках.
Подходит для
- Промышленных шкафов управления
- Коммерческих систем распределения электроэнергии
- Электрощитов, требующих упорядоченного подключения кабелей
- Интеграции с автоматическими выключателями и устройствами защитного отключения
Когда устройство может не подойти
Этот распределительный блок предназначен для специфических задач по распределению электроэнергии и может не подойти для систем, требующих многополюсного распределения фаз, так как является однополюсным устройством. Кроме того, его не следует использовать в условиях, превышающих номинальные показатели напряжения или тока, а также в тех случаях, когда требуется специализированная защита от внешних факторов, выходящая за рамки стандартного монтажа в щит.
Основные технические характеристики
- Количество полюсов: 1
- Номинальный ток: 250 А (IEC) / 230 А (UL)
- Номинальное напряжение: 1000 В AC / 1500 В DC (IEC) / 600 В AC/DC (UL)
- Входная клемма: 1x 35-120 мм2
- Выходные клеммы: 2x 2.5-35 мм2, 5x 2.5-16 мм2, 4x 2.5-10 мм2
- Тип монтажа: DIN-рейка
Как использовать
Siemens 5ST2508 разработан для быстрой и удобной установки. Начните с закрепления блока на стандартной DIN-рейке внутри вашего электротехнического шкафа. После установки вставьте основной силовой кабель во входную клемму и затяните соединение с усилием, рекомендованным производителем. Затем подключите распределительные кабели к соответствующим выходным клеммам в зависимости от их сечения. Убедитесь, что все соединения надежно зафиксированы, а защитные крышки установлены на место перед подачей питания.
Что учесть перед покупкой
- Убедитесь, что требования вашей цепи по току и напряжению не превышают номинальные характеристики устройства.
- Проверьте, соответствуют ли сечения используемых кабелей диапазонам зажимов клемм.
- Убедитесь в наличии достаточного места на DIN-рейке внутри вашего электрощита.
- Подтвердите, что однополюсная конфигурация соответствует требованиям вашей схемы распределения.
Рекомендации по использованию
Всегда убеждайтесь, что подача электроэнергии полностью отключена перед выполнением любых работ по установке или обслуживанию распределительного блока. Используйте подходящие инструменты для затяжки клемм, чтобы предотвратить ослабление контактов, которое может привести к перегреву. Регулярно проверяйте соединения во время планового технического обслуживания для обеспечения долгосрочной надежности и безопасности.
