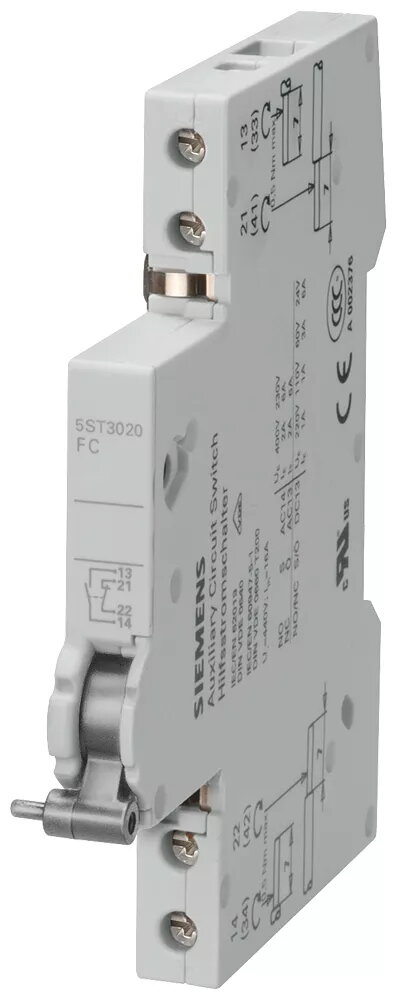

Вспомогательный контакт Siemens 5ST3020 1НО+1НЗ для сигнализации автоматического выключателя

Вспомогательный переключатель Siemens 5ST3020 представляет собой высокоточный компонент, разработанный для обеспечения надежной сигнализации состояния автоматического выключателя. Интеграция этого устройства в вашу систему распределения электроэнергии позволяет получать обратную связь в режиме реального времени о том, находится ли автоматический выключатель во включенном или выключенном состоянии. Благодаря конфигурации контактов 1НО (нормально разомкнутый) и 1НЗ (нормально замкнутый), этот компонент является важным инструментом для мониторинга электробезопасности и эксплуатационного статуса как в жилых, так и в промышленных помещениях.

Преимущества

Данный вспомогательный переключатель обеспечивает полную совместимость с автоматическими выключателями Siemens, гарантируя простоту установки и надежность в работе. Его прочная конструкция способствует повышению общего уровня безопасности электроустановок за счет точной передачи сигналов о состоянии системы. Наличие как нормально разомкнутых, так и нормально замкнутых контактов позволяет гибко интегрировать устройство в различные цепи управления и мониторинга, что делает его универсальным решением для сложных электрических систем.

Подходит для

• Мониторинга состояния автоматических выключателей в промышленных электрощитах
• Передачи сигналов обратной связи в жилых системах распределения электроэнергии
• Интеграции в автоматизированные системы управления и сигнализации
• Контроля безопасности в системах управления питанием коммерческих зданий

Когда устройство может не подойти

Это устройство разработано специально для использования с совместимыми автоматическими выключателями Siemens и может быть несовместимо с выключателями других производителей. Оно не предназначено для прямого переключения питания мощных нагрузок и должно использоваться исключительно в целях сигнализации и управления.

Основные технические характеристики

• Конфигурация контактов: 1НО (нормально разомкнутый) и 1НЗ (нормально замкнутый)
• Вес: 0.066 кг
• Цвет: Разноцветный
• Назначение: Сигнализация состояния автоматического выключателя

Как использовать

Вспомогательный переключатель Siemens 5ST3020 предназначен для установки непосредственно на боковую часть совместимого автоматического выключателя Siemens. Перед началом установки убедитесь, что электропитание панели полностью отключено. Совместите переключатель с соответствующим монтажным интерфейсом на автоматическом выключателе и зафиксируйте его. После физического подключения подсоедините сигнальные провода к соответствующим клеммам согласно вашей электрической схеме. После завершения установки проверьте работоспособность, вручную переключив автоматический выключатель, чтобы убедиться в правильном срабатывании сигнальных контактов.

Что следует учесть перед покупкой

• Проверьте совместимость с вашей конкретной моделью автоматического выключателя Siemens
• Убедитесь, что требования вашей электрической системы соответствуют номинальным параметрам контактов
• Убедитесь, что в распределительном щите достаточно свободного места для установки вспомогательного переключателя

Рекомендации по использованию

Всегда обращайтесь к технической документации, прилагаемой к вашему автоматическому выключателю, для обеспечения правильности подключения и настройки. Рекомендуется регулярно проверять функцию сигнализации для поддержания целостности вашей системы мониторинга электроэнергии.
