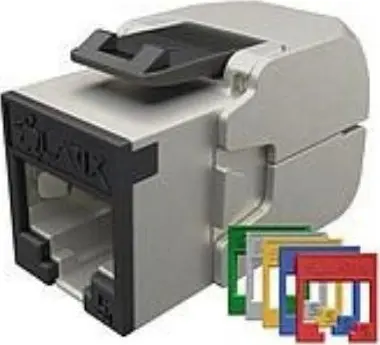

SOLARIX keystone CAT6A STP RJ45 модуль SXKJ-10G-STP-RAL-SA – экранированный keystone, совместим с 4PPoE, с заземлением

SOLARIX SXKJ-10G-STP-RAL-SA — экранированный модуль keystone RJ45 категории CAT6A, разработанный для коммутаций со скоростью до 10 Гбит/с и повышенной защитой от электромагнитных помех. Модуль имеет самообжимающуюся конструкцию для быстрой прокладки и установки в патч-панели, настенные розетки и модули keystone. Встроенный экран и прижим для заземления обеспечивают контакт с корпусом коммутатора или монтажной коробкой, а совместимость с 4PPoE позволяет использовать модуль в решениях с повышенной подачей питания по кабелю.

Преимущества

Модуль обеспечивает характеристики CAT6A для передачи данных на скорости до 10 Гбит/с и снижает влияние помех и перекрестных наводок благодаря экранированной конструкции. Самообжимающаяся схема упрощает и ускоряет монтаж, сокращая ошибки при обжиме проводников. Интегрированный зажим для заземления гарантирует надёжное соединение экрана с корпусом, а поддержка 4PPoE делает модуль пригодным для современных PoE‑устройств с повышенным энергопотреблением. Стандартный форм-фактор обеспечивает совместимость с распространёнными лицевыми панелями и патч-панелями.

Подходит для

• Патч-панелей и структурированной кабельной инфраструктуры коммерческих и дата‑центров
• Настенных розеток, лицеевых панелей и модульных коробок
• Сред с высоким уровнем электромагнитных помех или плотной укладкой кабелей
• PoE-инсталляций, требующих подачи питания по четырём парам (4PPoE)

Ключевые характеристики

• Категория: CAT6A, поддержка передачи до 10 Гбит/с
• Экранирование: STP — экранированная витая пара для защиты от EMI
• Клеммирование: самообжимающаяся конструкция для быстрой и надёжной обжатия
• Заземление: встроенный прижим (ground lock) для обеспечения контакта с корпусом
• Совместимость: устанавливается в стандартные модули keystone, лицевые пластины и патч-панели
• Power over Ethernet: совместим с подачей питания по четырём парам (4PPoE)

Как использовать

Снимите внешний защитный слой экранированного CAT6A кабеля, сохранив отводящий проводник (drain wire) и экран. Разместите жилы согласно цветовой маркировке и зафиксируйте их с помощью механизма самообжатия или инструмента для IDC/пуанч‑дауна. Обеспечьте плотное соединение экрана и отводящего проводника с точкой экранирования модуля и зафиксируйте прижим для заземления, чтобы установить контакт с корпусом розетки или панели. Установите модуль в лицевую панель или патч-панель и проверьте линию на соответствие требованиям CAT6A и корректную подачу PoE тестером сети.

Рекомендации по применению

Применяйте модуль в экранированных трассах и соблюдайте общую схему заземления для всех розеток и панелей. При монтаже избегайте острых перегибов и чрезмерного натяжения кабеля. Проводите тестирование каждого канала на параметры CAT6A и проверяйте подачу питания по 4 парам, если это требуется для оборудования.
