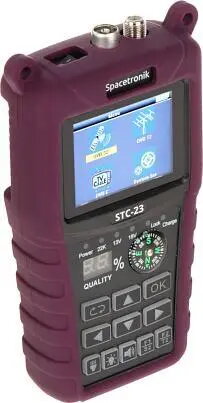

Spacetronik STC-23 универсальный измеритель сигнала для DVB-T/T2, DVB-S/S2 и DVB-C

Spacetronik STC-23 — компактный универсальный измеритель сигналов для систем DVB-T/T2, DVB-S/S2 и DVB-C. Устройство предназначено для оперативного обнаружения цифровых телевизионных сигналов, измерения уровня сигнала и выполнения базовой диагностики при настройке антенн, установке спутниковых тарелок и поиске неисправностей в кабельных сетях. Многостандартная поддержка позволяет проводить проверки на площадке без использования крупного тестового оборудования.

Преимущества

Измеритель объединяет поддержку наземного, спутникового и кабельного вещания в одном приборе, что снижает необходимость брать с собой несколько тестеров. Компактный корпус и понятный дисплей обеспечивают быстрые проверки на месте. Прибор отображает наличие и уровень сигнала, что позволяет оперативно подтвердить корректность настройки и прокладки кабеля. Встроенные диагностические индикаторы упрощают принятие решений при монтаже и ремонте.

Подходит для

• Настройки и подстройки наземных антенн DVB-T/T2
• Установки и проверки спутниковых тарелок DVB-S/S2
• Тестирования и поиска неисправностей в кабельных сетях DVB-C
• Полевых проверок и быстрых замеров техниками и монтажниками

Ключевые характеристики

• Поддерживаемые стандарты: DVB-T/T2, DVB-S/S2, DVB-C
• Портативный ручной форм-фактор для работы в полевых условиях
• Функции обнаружения сигнала и индикации уровня для настройки и проверки
• Базовые диагностические индикаторы для локализации неисправностей

Как использовать

Подключите соответствующий RF-вход (антенна, LNB спутника или кабель) к прибору и включите питание. Выберите на меню нужный стандарт приёма, затем выполните сканирование или настройку на требуемую частоту или транспондер. Наблюдайте за показателями уровня и наличия сигнала на экране, корректируйте направление антенны, наклон тарелки или подключения кабелей до достижения оптимальных значений. Используйте диагностические подсказки для выявления слабых сигналов, проблем с выравниванием или нарушений в кабельной линии и повторяйте измерения после внесённых изменений.

Рекомендации по применению

Для корректных измерений проводите проверку в той конфигурации усилителей и распределителей, в которой будет эксплуатироваться система, и контролируйте состояние соединений на предмет коррозии и ослабления. При юстировке спутниковой тарелки выполняйте небольшие шаговые перемещения, наблюдая за показаниями, чтобы добиться наилучшего приёма. Храните прибор в защитном чехле для сохранения разъёмов и экрана.
