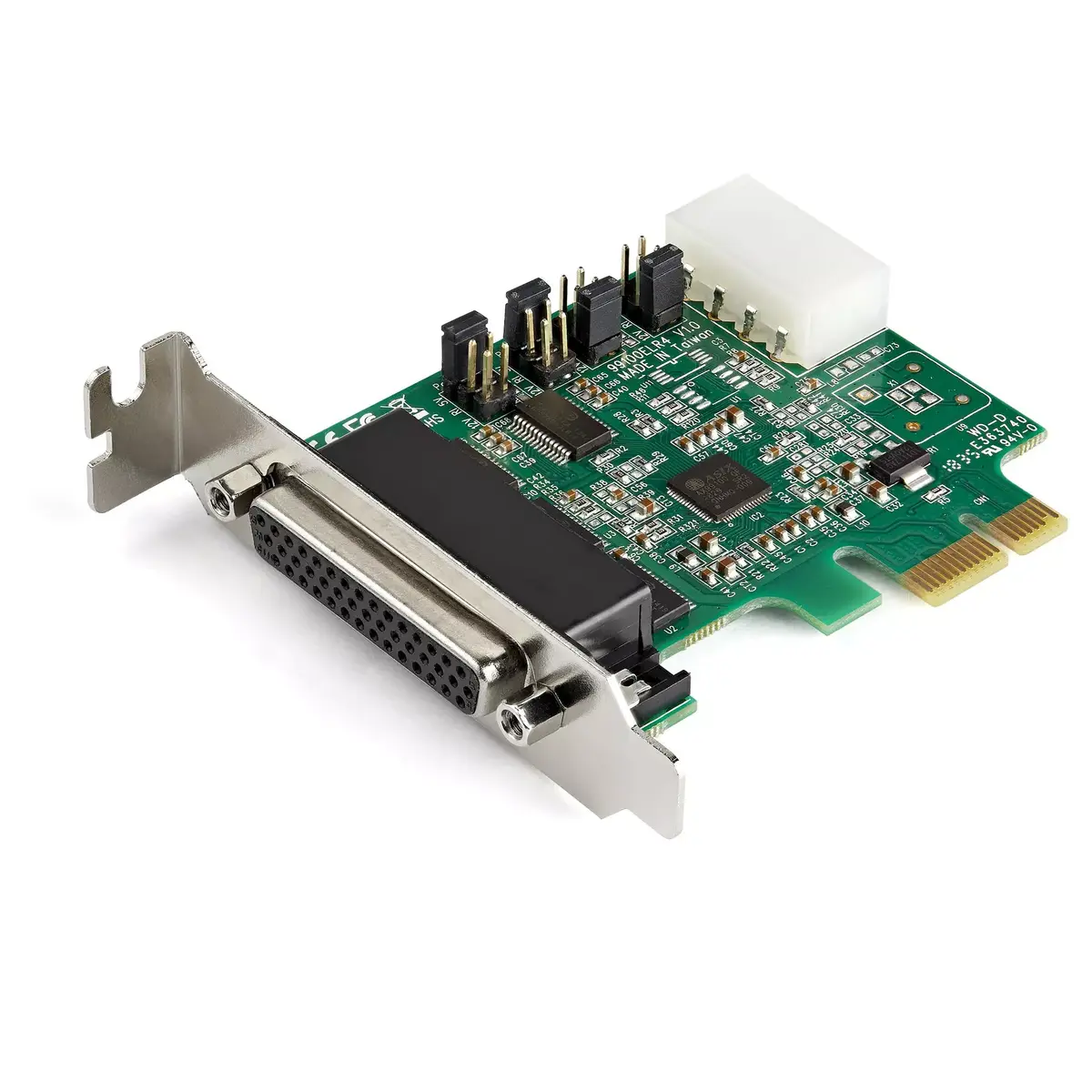

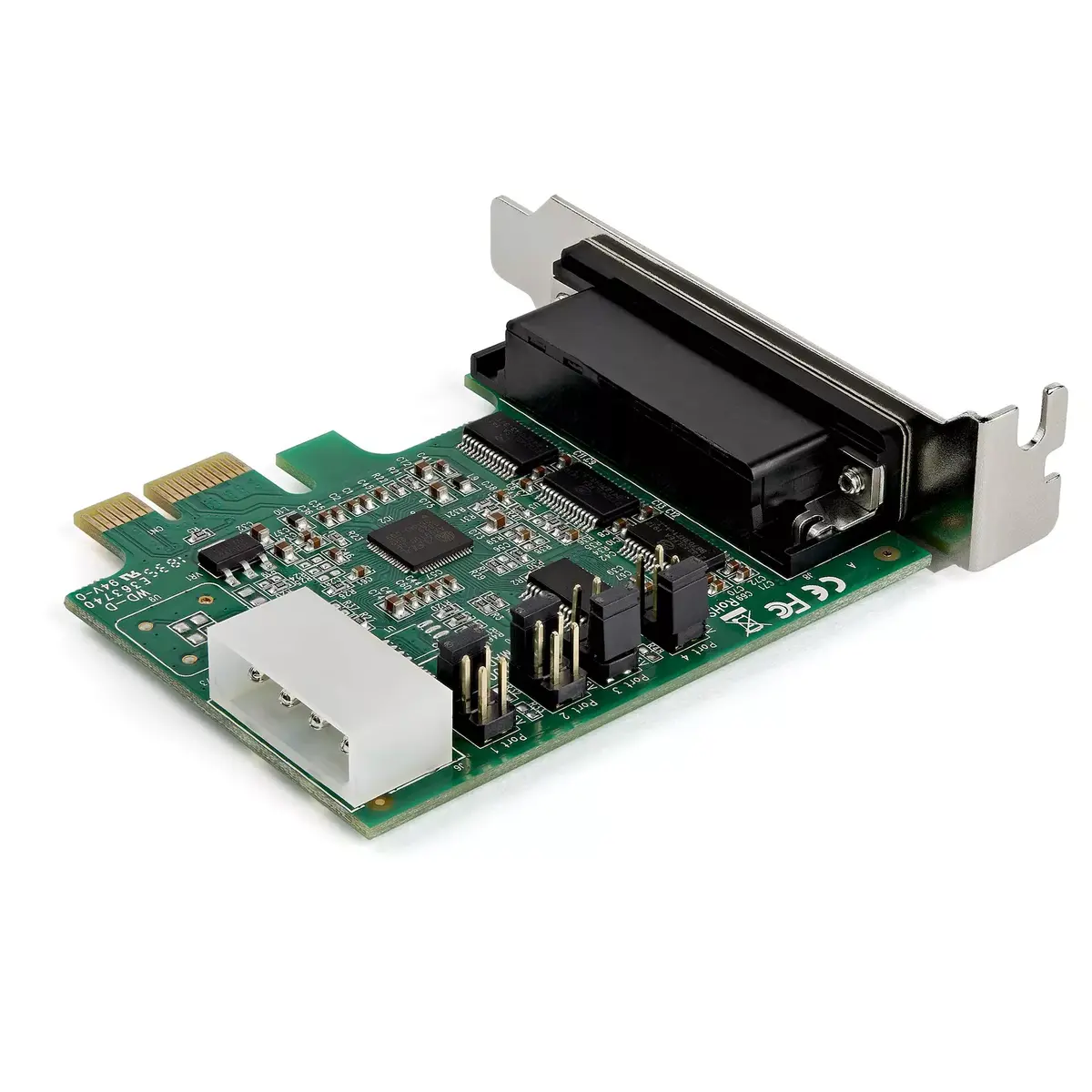

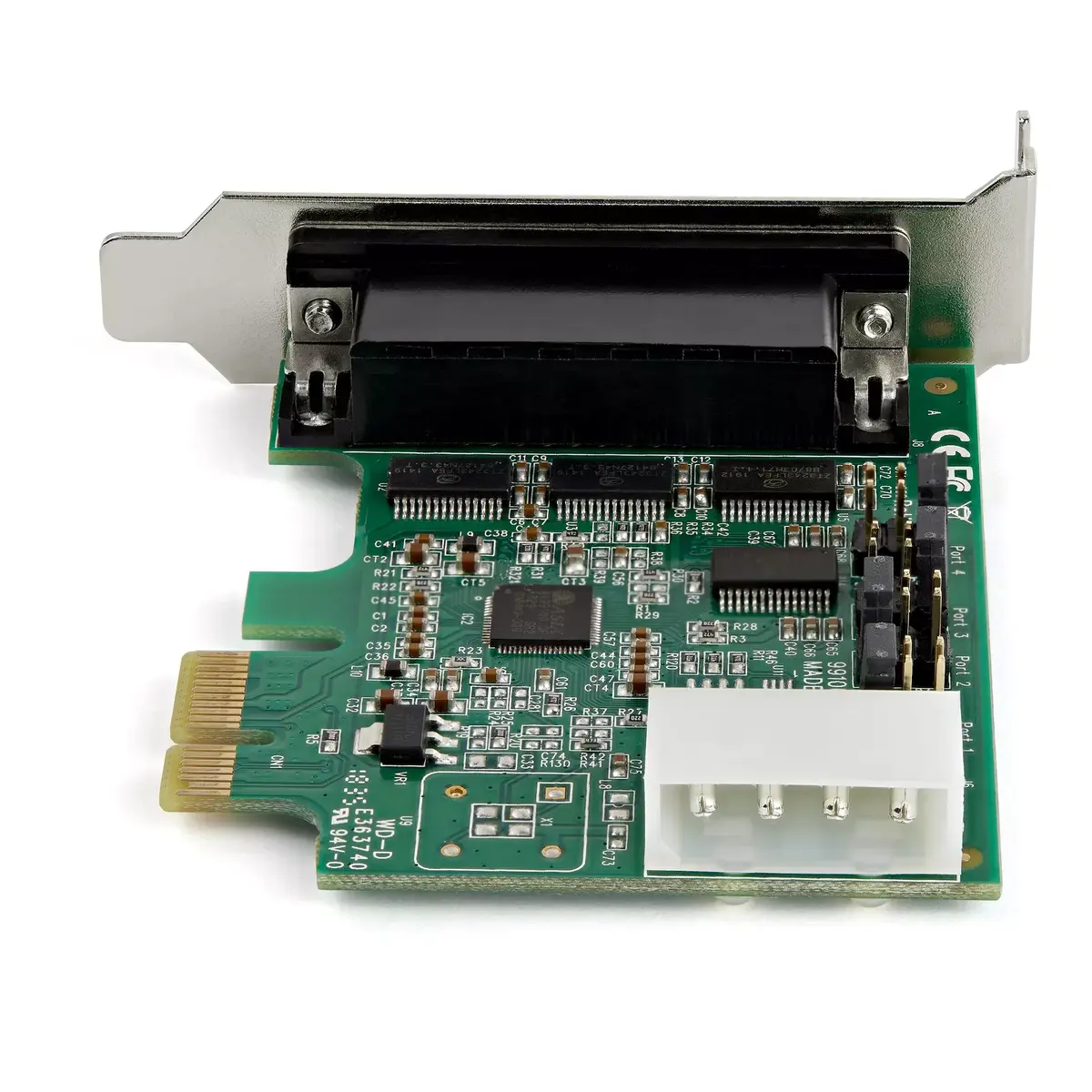

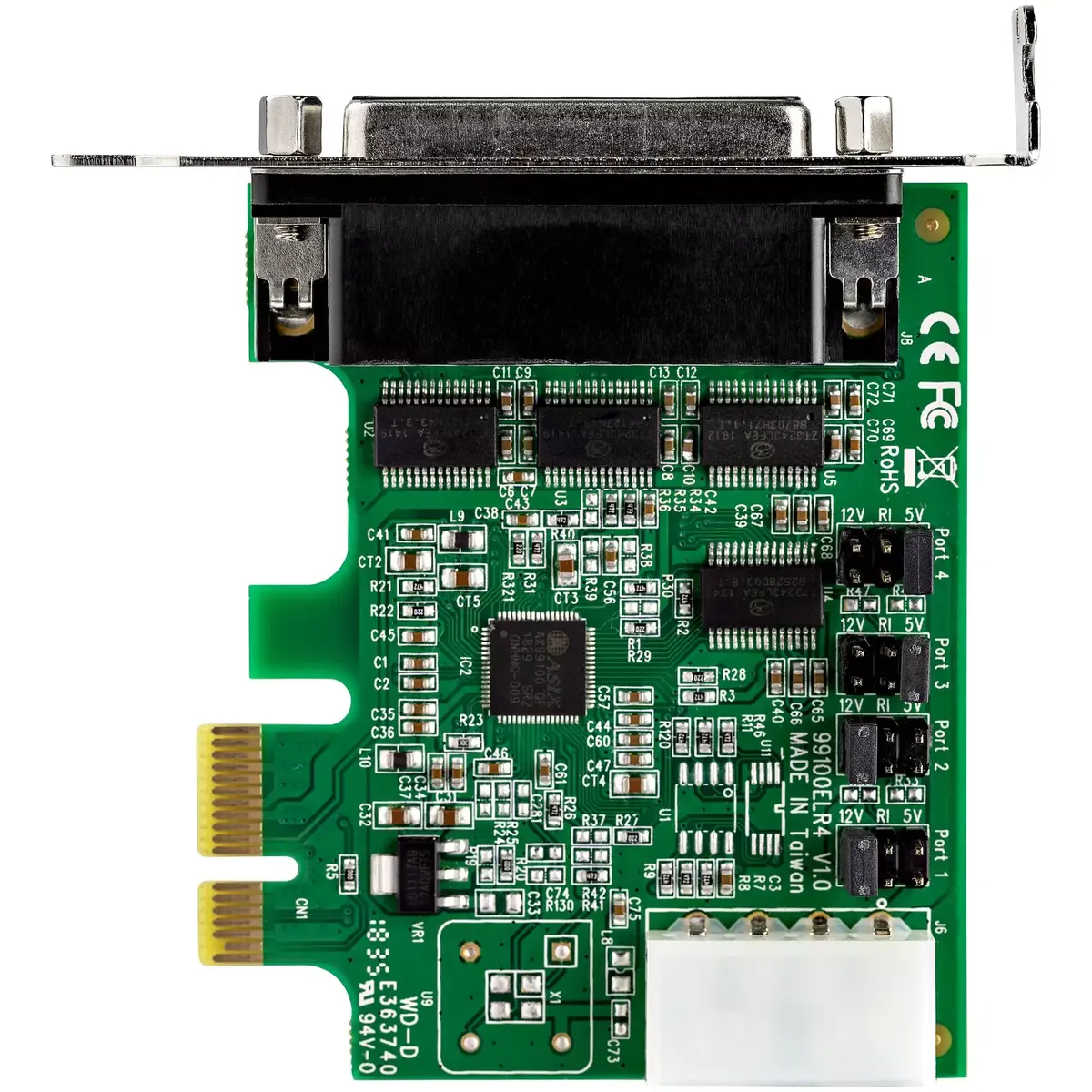

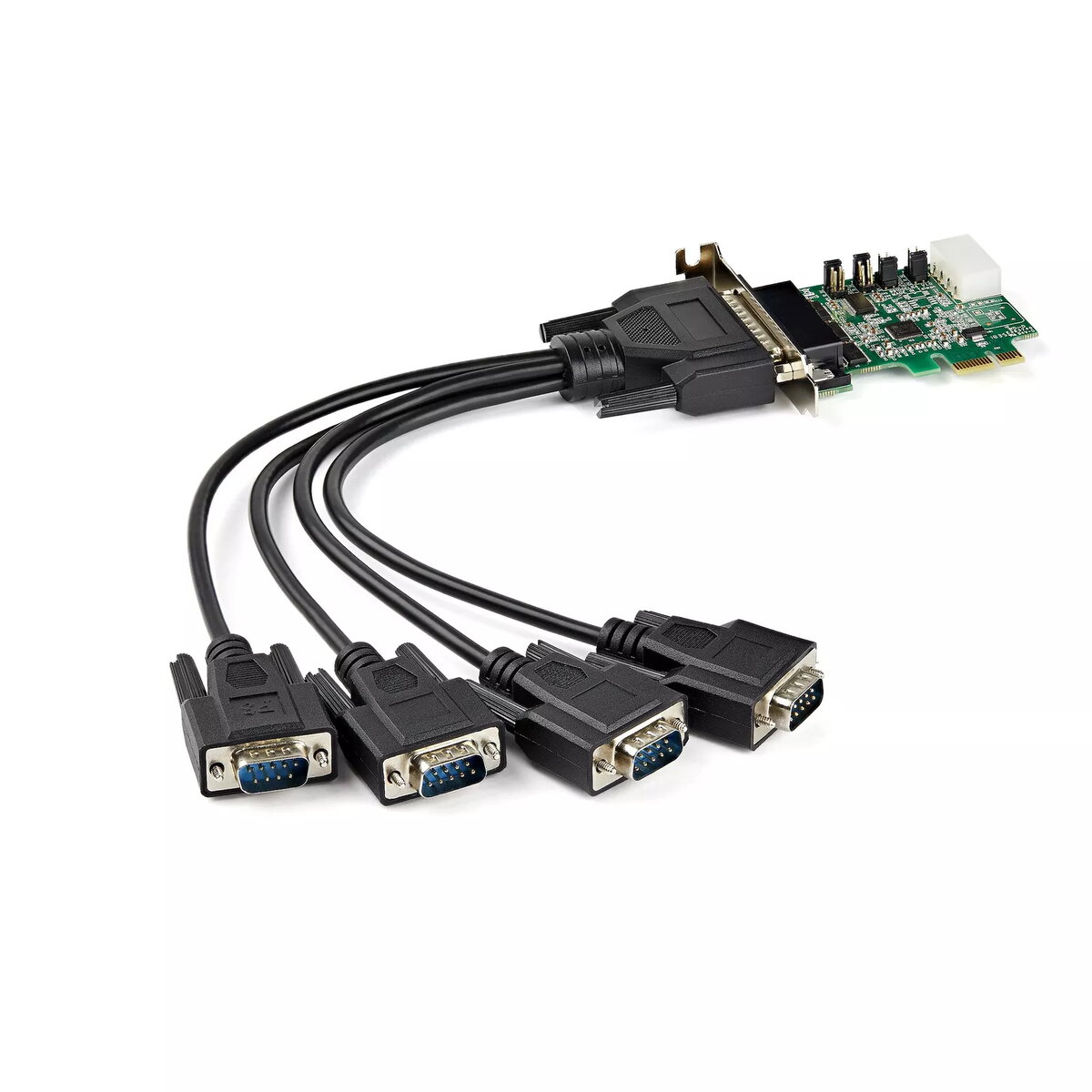

PCIe 4-портовая RS232 последовательная карта StarTech PEX4S953LP — 16950 UART, 256B FIFO, низкопрофильная

Карта расширения StarTech PEX4S953LP добавляет четыре последовательных порта RS232 (DB9) в настольный компьютер или сервер через слот PCI Express. Устройство основано на чипсете Asix AX99100 с промышленным UART 16950 и буферами FIFO глубиной 256 байт, поддерживает скорость передачи до 921,6 Кбит/с. Карта соответствует стандарту PCI Express 1.1, поставляется с низкопрофильным кронштейном и дополнительным полноразмерным кронштейном для установки в различные корпуса. Сертифицирована по CE и FCC, среднее время наработки на отказ (MTBF) — 214 358 часов. Имеется поддержка драйверов для Windows и совместимость с Linux.

Преимущества

Однокарточное решение обеспечивает четыре независимых последовательных порта RS232, повышая плотность подключения в системах с ограниченным числом COM-портов. Наличие 16950 UART и 256-байтных FIFO на каждый передатчик и приёмник снижает количество прерываний процессора и улучшает пропускную способность при одновременной работе нескольких устройств. Низкопрофильный форм-фактор и поставляемый полноразмерный кронштейн упрощают установку в разных корпусах. Соответствие стандартам PCIe 1.1 и наличие CE/FCC‑сертификации обеспечивает совместимость и соответствие регуляторным требованиям.

Подходит для

• Подключения устаревших последовательных устройств: принтеров чеков, сканеров штрихкодов, промышленных контроллеров
• Интеграции POS-терминалов, PIN‑падов и считывателей карт с интерфейсом RS232
• Управления последовательной связью сетевого оборудования, модемов и лабораторных приборов
• Расширения количества COM‑портов в серверах и рабочих станциях

Ключевые характеристики

• Интерфейс: PCI Express (PCIe) 1.1
• Последовательные порты: 4 × RS232 DB9
• Чипсет: Asix AX99100
• UART: 16950
• FIFO: 256 байт на передатчик и приёмник
• Макс. скорость передачи: до 921,6 Кбит/с

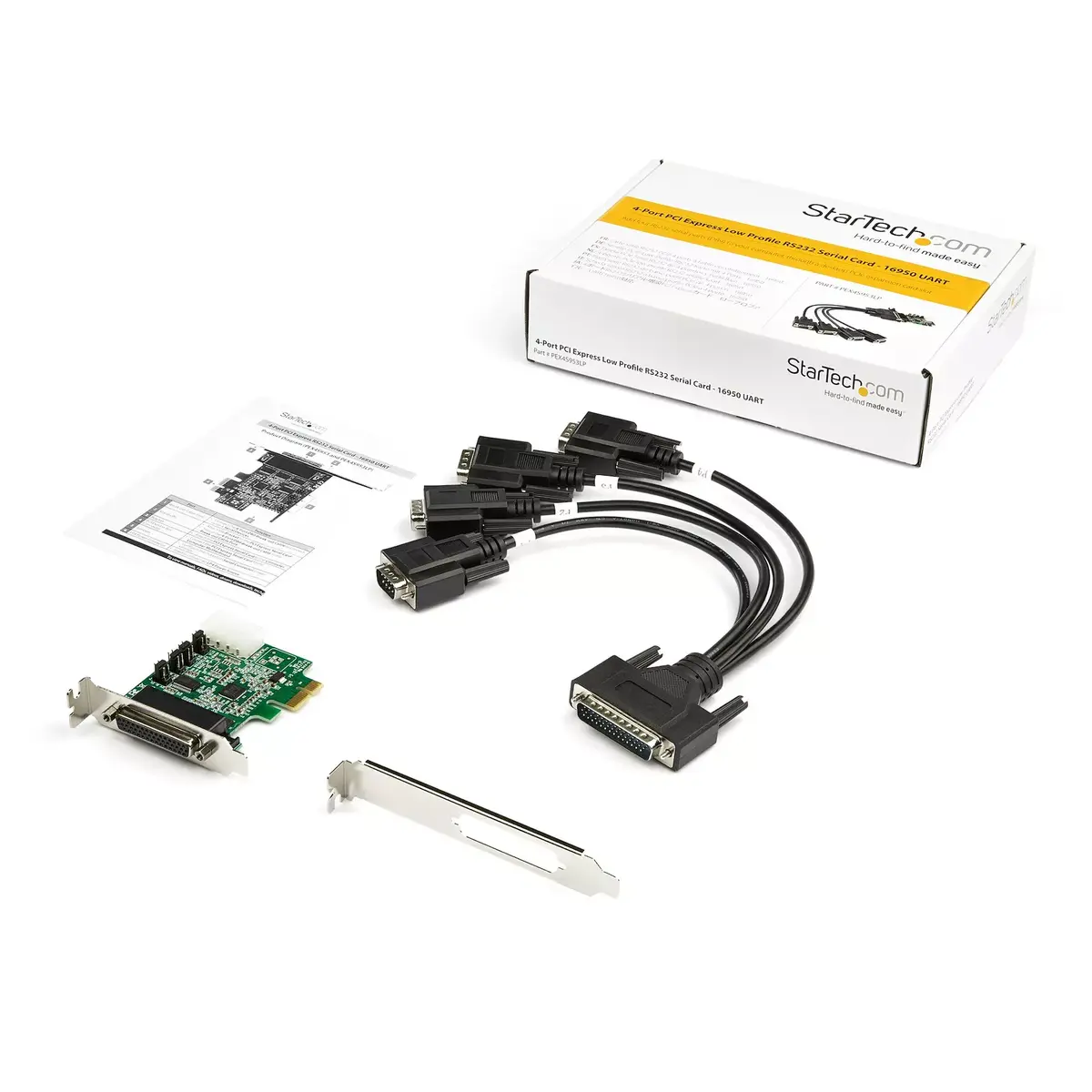

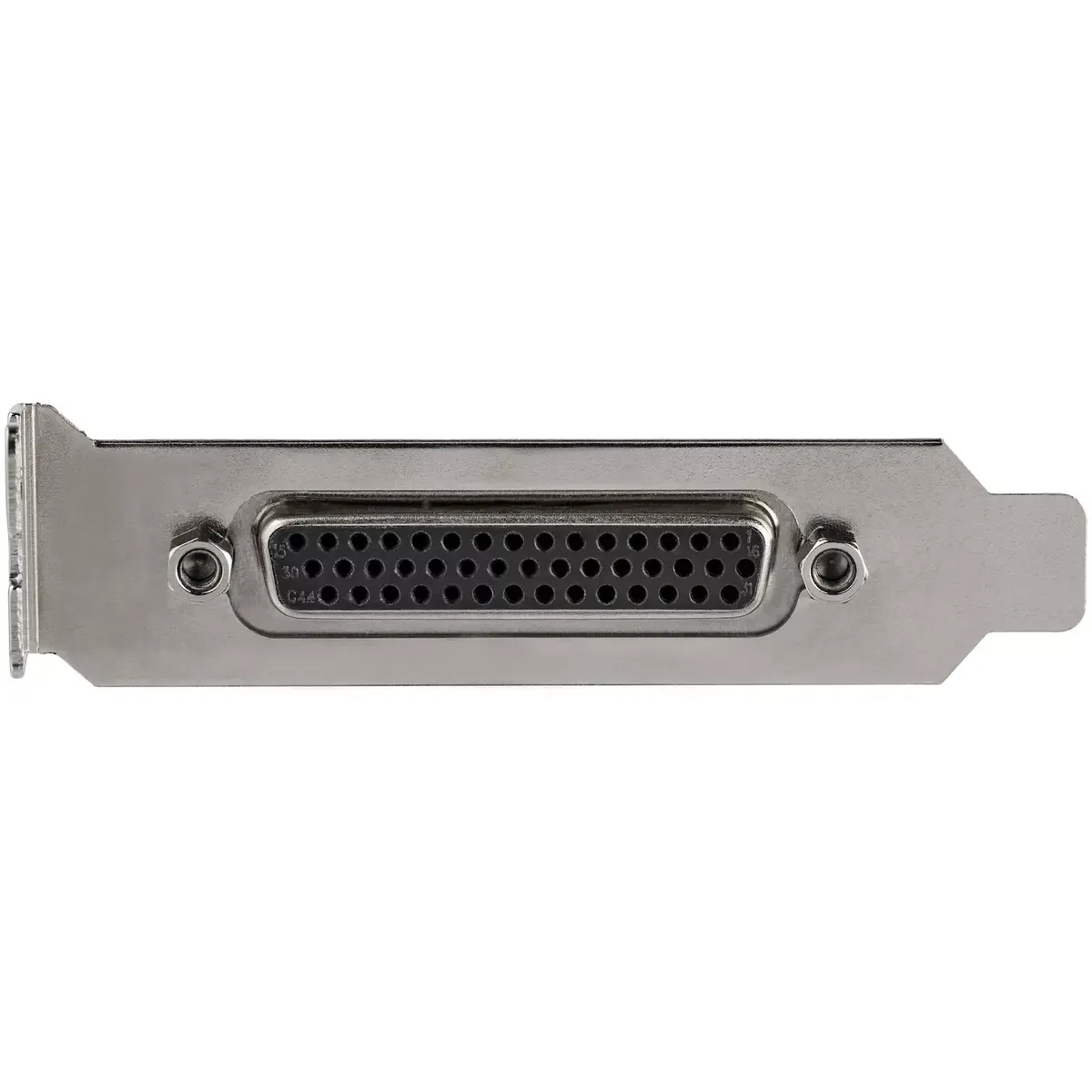

• Форм-фактор: низкопрофильная плата (в комплекте полноразмерный кронштейн)
• Выход питания: 5/12 В на контакте 9 при подключении внешнего питания
• Сертификация: CE, FCC
• MTBF: 214 358 часов

Как использовать

Отключите питание компьютера и установите карту в свободный слот PCIe, выбрав низкопрофильный или полноразмерный кронштейн в зависимости от корпуса. Закрепите плату, подключите питание и включите систему. Установите драйверы, соответствующие вашей операционной системе (Windows, поддерживаемые версии Windows Server или Linux), следуя инструкциям производителя. Подключите последовательные устройства к DB9‑портам и настройте параметры порта (скорость, количество бит данных, проверку чётности, стоп‑биты) в ОС или используемом ПО. При необходимости подачи внешнего питания для контакта 9 подключите внешний источник питания в соответствии с документацией подключаемого устройства.

Рекомендации по использованию

Рекомендуется использовать экранированные последовательные кабели для уменьшения помех и сверять настройки скорости и управления потоком для каждого устройства. Включайте буферизацию FIFO для повышения стабильности передачи при многопортовом подключении и следуйте рекомендациям производителей периферии по подключению питания к контакту 9 при использовании 5/12 В.
