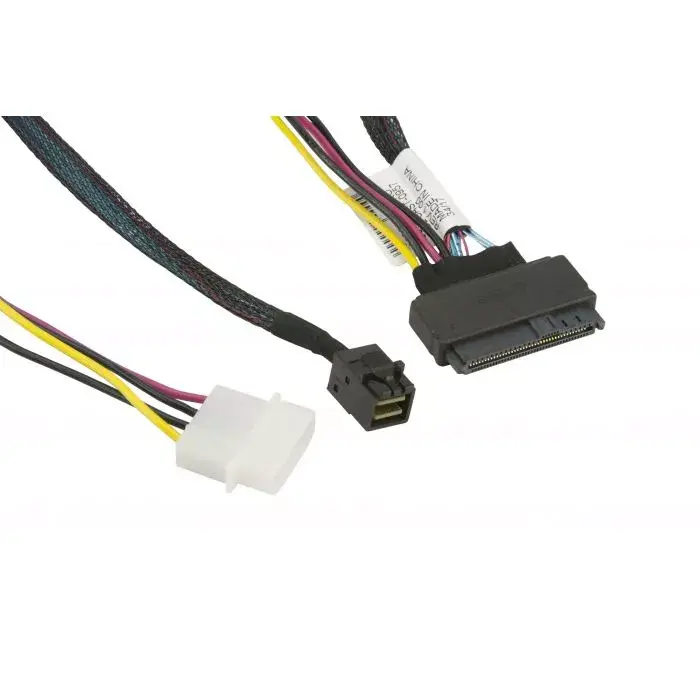

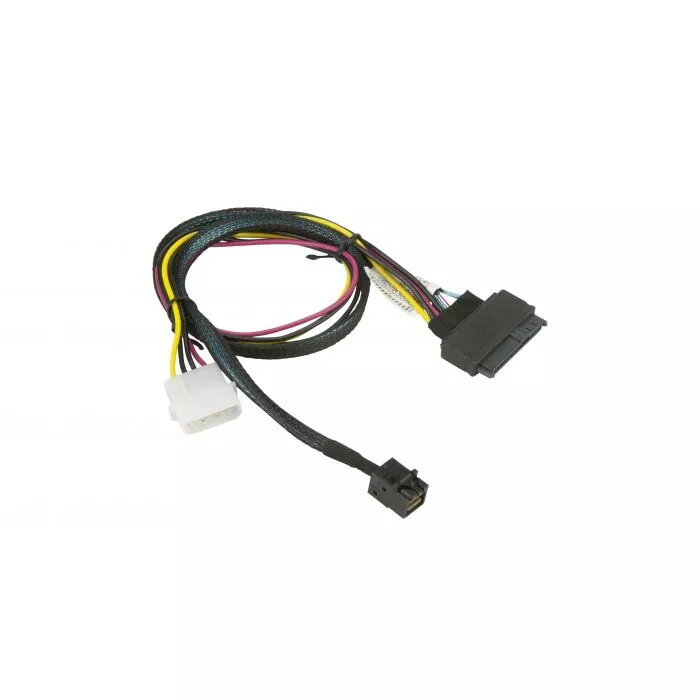

Кабель SAS Supermicro CBL-SAST-0957 0,55 м — SFF-8643 на SFF-8639, черный

Кабель Supermicro CBL-SAST-0957 длиной 0,55 м предназначен для внутреннего подключения: один конец оснащён разъёмом MiniSAS HD SFF-8643, другой — интерфейсом U.2 SFF-8639. Кабель подходит для коротких внутренних соединений в серверах и рабочих станциях и применяется в конфигурациях корпоративного хранения данных, где требуется прямая связь между контроллером MiniSAS HD и накопителем U.2 с подачей питания.

Преимущества

Решение обеспечивает надёжное и компактное соединение между портами SFF-8643 и накопителями SFF-8639, что помогает уменьшить запутывание проводов в плотных серверных установках. Небольшая длина 0,55 м удобна для внутренней укладки в стойках и корпусах. Наличие интегрированного силового провода исключает необходимость отдельного кабеля питания для диска. Конструкция соответствует стандартам T10 и SFF и проверена для работы с оборудованием Supermicro и совместимыми платами-контроллерами.

Подходит для

• Подключения портов MiniSAS HD контроллера к накопителям U.2 (SFF-8639) внутри сервера
• Коротких внутренних соединений между бэкплейнами и отсеками для дисков в стоечных и настольных системах
• Модернизации или замены внутренней кабельной разводки в корпоративных системах хранения и рабочих станциях

Ключевые характеристики

• Тип кабеля: внутренний Serial Attached SCSI (SAS)
• Разъём A: MiniSAS HD SFF-8643
• Разъём B: U.2 SFF-8639 с интегрированным силовым ответвлением
• Длина сегмента данных: 0,55 м (55 см)
• Длина силового провода (до 4-контактного разъёма): примерно 0,45 м (45 см)
• Соответствие: проектировался с учётом стандартов SAS/T10 и SFF
• Цвет: чёрный

Как использовать

Отключите питание системы и соблюдайте меры по защите от статического электричества перед установкой. Подключите конец SFF-8643 к порту контроллера или бэкплейну, а SFF-8639 — к накопителю или адаптеру U.2. Проложите силовой провод к соответствующему 4-контактному разъёму и зафиксируйте кабель, чтобы исключить натяжение контактов. После установки включите систему и проверьте обнаружение диска в прошивке или средствах операционной системы.

Рекомендации по эксплуатации

Используйте кабель только для внутренних и коротких соединений; избегайте внешней прокладки и воздействия влаги. Соблюдайте оптимальный радиус изгиба и крепите кабель хомутами или клипсами, чтобы предотвратить смещение и механическое напряжение разъёмов. Перед вводом в эксплуатацию убедитесь в совместимости с контроллером или бэкплейном и в соответствующих требованиях питания накопителя.
