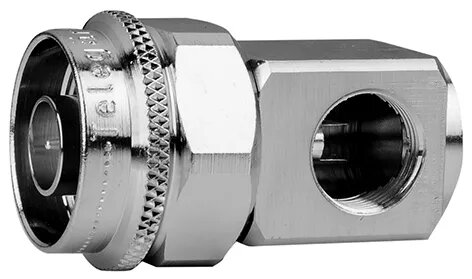

Коаксиальный разъем N-type Telegärtner J01020C0120

Telegärtner J01020C0120 — N-тип коаксиального разъёма для 50 Ω систем, поставляется как отдельный штекер с винтовым соединением. Это разъём среднего размера с точной механикой и повышенной защитой от погодных воздействий, рассчитанный для надёжной передачи радиочастотных сигналов и данных при подходящих условиях эксплуатации, примерно до 11 ГГц. Серия поддерживает различные типы кабеля и методы обжима, а также обеспечивает уплотнение сопрягаемых поверхностей (штекер — гнездо) по классификации IP68 для серии N.

Преимущества

Разъём серии N обеспечивает решение для высокочастотных и среднего уровня мощности соединений с хорошими показателями возвратных потерь (низкий КСВ) и сниженным интермодуляционным искажением благодаря специальной конструкции. Конструкция устойчива к вибрациям и атмосферным воздействиям, совместима с гибкими, полужёсткими и гофрированными кабелями. Поддерживаются процессы обжима и зажима. Изделие продаётся поштучно и подходит как для профессиональных, так и для бытовых работ.

Подходит для

• Передачи радиочастотных сигналов и данных
• Наружных и климатически нагруженных установок, требующих защиты от влаги и вибраций
• Подключений гибких, полужёстких или гофрированных коаксиальных кабелей
• Систем с требованием интерфейса 50 Ω

Ключевые характеристики

• Тип: коаксиальный разъём N-типа (штекер)
• Импеданс: 50 Ω
• Бренд / MPN: Telegärtner / J01020C0120
• EAN: 4018359371180
• Диаметр: 2.08 см
• Глубина: 35 мм
• Соединение: винтовое
• Типичная верхняя граница частоты эксплуатации: до 11 ГГц (в зависимости от применения)
• Уплотнение сопрягаемых поверхностей (в собранном состоянии): по классификации IP68 серии N (конкретный вариант изделия может отличаться)

Как использовать

Подготовьте коаксиальный кабель в соответствии с выбранным способом окончания (обжим или зажим), соблюдая рекомендуемые размеры зачистки. Установите корпус разъёма, проверьте правильность положения центрального проводника и диэлектрика, затем зафиксируйте окончание с помощью подходящего инструмента для обжима или зажима. Подсоедините к соответствующему N-гнезду и затяните винтовую муфту; при необходимости проверьте целостность и характеристики возвратных потерь с помощью RF-измерительного оборудования.

Рекомендации по эксплуатации

Для наружных или агрессивных условий эксплуатации убедитесь, что собранный разъём соответствует ожидаемому уровню защиты IP68 для серии. При критичных требованиях к экологической или RF-работе уточняйте технические данные у производителя или у инженеров Telegärtner для конкретного варианта изделия.
