Коаксиальный разъем N-type Telegärtner J01028A0044

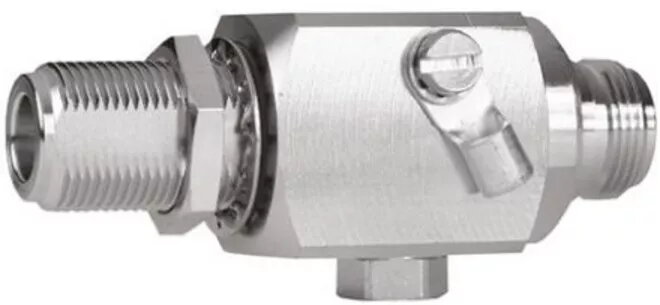

Коаксиальный разъём N-типа Telegärtner J01028A0044 — это фланцевый (панельный) разъём «гнездо–гнездо» с интегрированным газоразрядным разрядником. Разработан для радиочастотных соединений с рабочим диапазоном до 2,5 ГГц и номинальным напряжением 90 В, имеет степень защиты IP67. Поставляется поштучно и предназначен для установки через панель или корпус с обеспечением защиты от перенапряжений на интерфейсе.

Преимущества

Модель J01028A0044 сочетает в себе прочную конструкцию фланцевого соединения и встроенный газоразрядник, обеспечивая надёжное RF-соединение и базовую защиту от всплесков напряжения. Конфигурация «гнездо–гнездо» упрощает стыковку со стандартными N-тип male-разъёмами через кабели или адаптеры. Класс защиты IP67 защищает от пыли и временного погружения в воду, что расширяет область применения в наружных и агрессивных средах.

Подходит для

• Выводов через панель или корпус в RF-системах
• Соединения коаксиальных кабелей в уличных или суровых условиях
• Применений, требующих базовой защиты от импульсных перенапряжений на разъёме
• Ремонта или замены отдельных деталей в коммуникационном оборудовании

Ключевые характеристики

• Бренд: Telegärtner
• Модель / MPN: J01028A0044
• Тип разъёма: N-типа, гнездо–гнездо, фланец
• Газоразрядник: встроенный (GDT)
• Номинальное напряжение: 90 В
• Частотный диапазон: до 2,5 ГГц
• Степень защиты: IP67
• Количество: 1 шт.
• EAN: 4018359300616

Как использовать

Установите фланцевый разъём в вырез панели или корпуса и закрепите согласно конструктиву панели. Подсоедините коаксиальные кабели с N-тип male-коннекторами или адаптерами к каждой стороне гнезда, чтобы замкнуть RF-цепь. Обеспечьте правильный момент затяжки на N-коннекторах для стабильных характеристик и затяните уплотнительные элементы для сохранения степени защиты IP67. Не превышайте номинальное напряжение 90 В и избегайте воздействия более высоких напряжений на газоразрядник.

Рекомендации по применению

Используйте разъём в качестве проходного элемента там, где требуется умеренная защита от перенапряжений и герметичность; при необходимости защиты от более высоких напряжений или ударов молнии применяйте внешние специализированные разрядники и меры заземления. Регулярно проверяйте плотность соединений и состояние уплотнений при техобслуживании.
