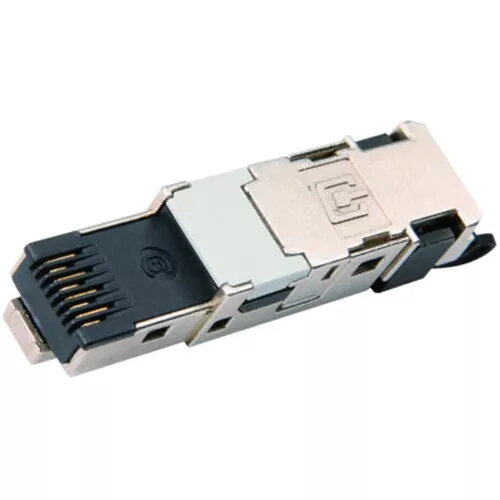

Разъем RJ45 Telegärtner J80026A0003 Черный

Чёрный RJ45 разъём Telegärtner J80026A0003 — часть линейки разъёмов, предназначенных для удобной сборки на месте и для обжатия инструментом. Соответствует IEC 60603-7; 8-контактные разъёмы Cat.6A подходят для многожильных и одножильных проводников, доступны экранированные и неэкранированные варианты и применяются в многопортовых решениях, таких как патч-панели и коммутаторы.

Преимущества

Разъёмы спроектированы для простой сборки без специальных инструментов в зависимости от исполнения и поддерживают соединение по схемам T568A/B и PROFINET. Экранированные версии обеспечивают 360° контакт экрана, неэкранированные — надёжную установку для заданного диапазона сечений проводников. Модель для обжатия (MP8 FS) обеспечивает надёжное соединение экрана и предсортировку жил для предотвращения деформации, а также доступные одно- и двухсекционные защитные чулки в разных цветах для надежной фиксации кабеля.

Подходит для

• Сборки патч-кордов RJ45 на месте
• Обжатия и завершения кабелей Cat.6A с многожильными и одножильными проводниками
• Многопортовых установок: патч-панели, коммутаторы, модули Keystone
• Прокладки Ethernet и PROFINET по схемам T568A/B

Ключевые характеристики

• Модель: Telegärtner J80026A0003 (чёрный)
• Стандарт: IEC 60603-7
• Категория: Cat.6A, 8 позиций (8P8C)
• Совместимость с кабелем: многожильные и одножильные проводники (точные значения AWG зависят от варианта)
• Макс. диаметр кабеля: до 9,0 мм (экранированные варианты) или 8,5 мм (неэкранированные варианты)
• Распиновка: T568A/B и PROFINET при применении
• Экранирование: 360° контакт у экранированных версий; доступны неэкранированные варианты
• Сборка: возможна без инструмента для отдельных моделей; обжатие инструментом для варианта MP8 FS
• Аксессуары: одно- и двухчастные защитные чулки различных цветов; соответствующие обжимные инструменты для разной интенсивности использования

Как использовать

Снимите наружную изоляцию кабеля на рекомендованную длину, рассортируйте жилы согласно выбранной распиновке (T568A/B или PROFINET) и вставьте их в сердечник разъёма до упора. Для безинструментальных моделей зафиксируйте корпус согласно инструкции производителя, обеспечив фиксацию жил и, при наличии, контакт экрана. Для модели MP8 FS выполните обжатие рекомендованным обжимным инструментом, следя за тем, чтобы чулок захватил оболочку кабеля и контакт экрана был установлен.

Рекомендации по использованию

Выбирайте исполнение в соответствии с типом кабеля (экранированный/неэкранированный, многожильный/одножильный) и подбирайте обжимной инструмент по предполагаемому количеству операций (>1 000 для редкого использования, >10 000 для профессионального применения). Соблюдайте схемы распайки IEC (T568A/B или PROFINET) и проверяйте целостность и экранирование после сборки.
