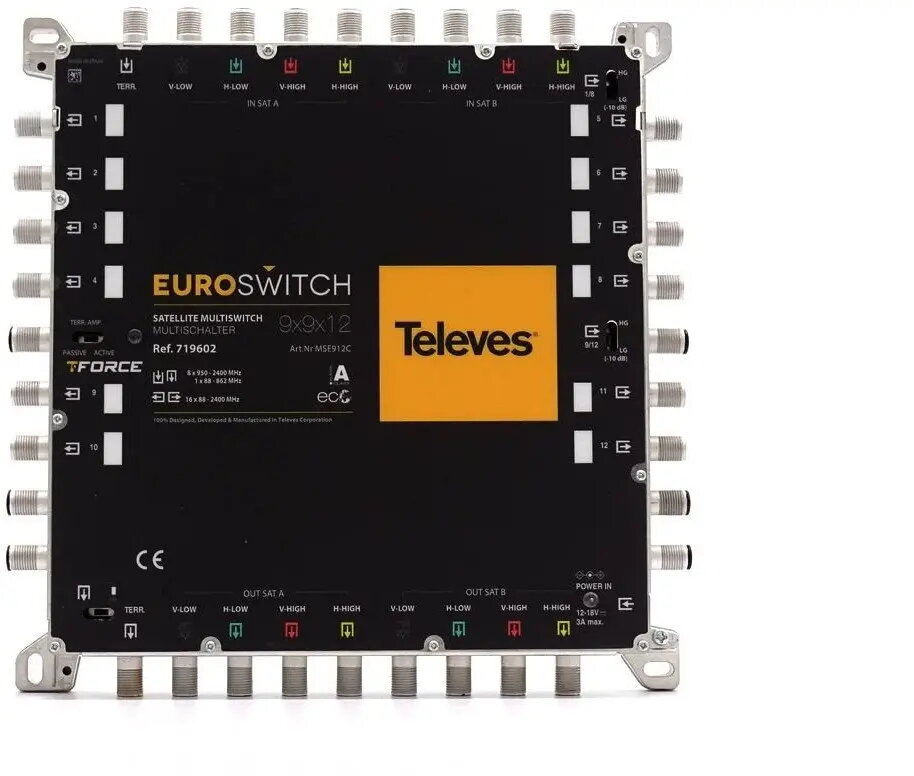

Televes MSE912C Euroswitch 9in16 мультисвитч для спутникового распределения (модель 719602)

Multiswitch Televes MSE912C Euroswitch 9in16 предназначен для распределения спутникового и эфирного телевидения на несколько приемников. Устройство имеет девять входов — один эфирный и восемь спутниковых входов, обеспечивающих приём с двух спутников в четырёх полярностях, — и шестнадцать пользовательских выходов. Модель подходит для многоквартирных домов и небольших жилых комплексов; может применяться как терминальный элемент (звёздная топология) или в каскаде с другими устройствами с использованием встроенного переключателя. Компактный корпус и оптимизированная электронная схема обеспечивают низкие потери при прохождении и съёме сигнала и способствуют более равномерному распределению уровня сигнала среди пользователей.

Преимущества

Небольшие габариты упрощают монтаж в распределительных шкафах и экономят место. Низкие потери передачи и съёма снижают потребность в дополнительных усилителях при каскадных схемах и помогают поддерживать стабильный уровень сигнала на абонентских выходах. Высокая изоляция между входами и выходами уменьшает помехи между источниками. Встроенная технология TForce автоматически корректирует уровень эфирного сигнала, а переключатель LG/HG с регулировкой на 10 dB позволяет управлять ослаблением спутникового входа для каждой группы из 8 пользователей. Доступны два варианта питания — от блока питания или по каскадной линии.

Подходит для

• Многоквартирные жилые дома и жилые комплексы
• Небольшие коммерческие объекты с несколькими ТВ-розетками
• Системы коллективного приёма с каскадной структурой распределения
• Установки, где требуются компактный мультисвитч и стабилизация эфирного уровня

Ключевые характеристики

• Входы: 9 (1 эфирный + 8 спутниковых, охватывающих два спутника с четырьмя полярностями)
• Выходы: 16 пользовательских выходов для распределения спутникового сигнала
• Топология: Применим как терминал (звезда) или в каскаде с использованием встроенного переключателя
• Эфирный сигнал: Технология TForce для автоматической регулировки уровня эфирного выхода
• Управление усилением: Переключатель Low Gain / High Gain на 10 dB для ослабления спутникового входа по группам по 8 пользователей
• Производительность: Низкие потери при прохождении и съёме; высокая изоляция между входами и выходами
• Питание: Два варианта питания — от внешнего блока питания или по каскаду через спутниковые линии
• Конструкция: Компактные размеры и оптимизированная электронная схема для коллективных установок

Как использовать

Подключите эфирную антенну к эфирному входу и LNB двух спутников к восьми спутниковым входам, соблюдая корректную полярность и качество кабелей. Разведите шестнадцать выходов на приёмники или абонентские розетки. Настройте переключатель LG/HG в зависимости от уровней сигнала, чтобы избежать перегрузки или недостаточного уровня у пользователей. Используйте каскадный режим при необходимости включения в цепь нескольких устройств, либо установите устройство как терминал в звёздной топологии. Подключите питание от совместимого блока питания или обеспечьте питание по каскадной линии в соответствии с требованиями монтажа.

Рекомендации по эксплуатации

Рекомендуется проверять уровни входных сигналов и корректировать переключатель LG/HG до завершения установки. При длинных линиях и больших каскадах оценивайте потери при прохождении и съёме и добавляйте усиление только при необходимости. Обеспечьте надёжное заземление и используйте качественные коаксиальные кабели и разъёмы для сохранения целостности сигнала. Включайте функцию TForce при изменениях уровня эфирного приёма для поддержания стабильного эфирного выхода.
