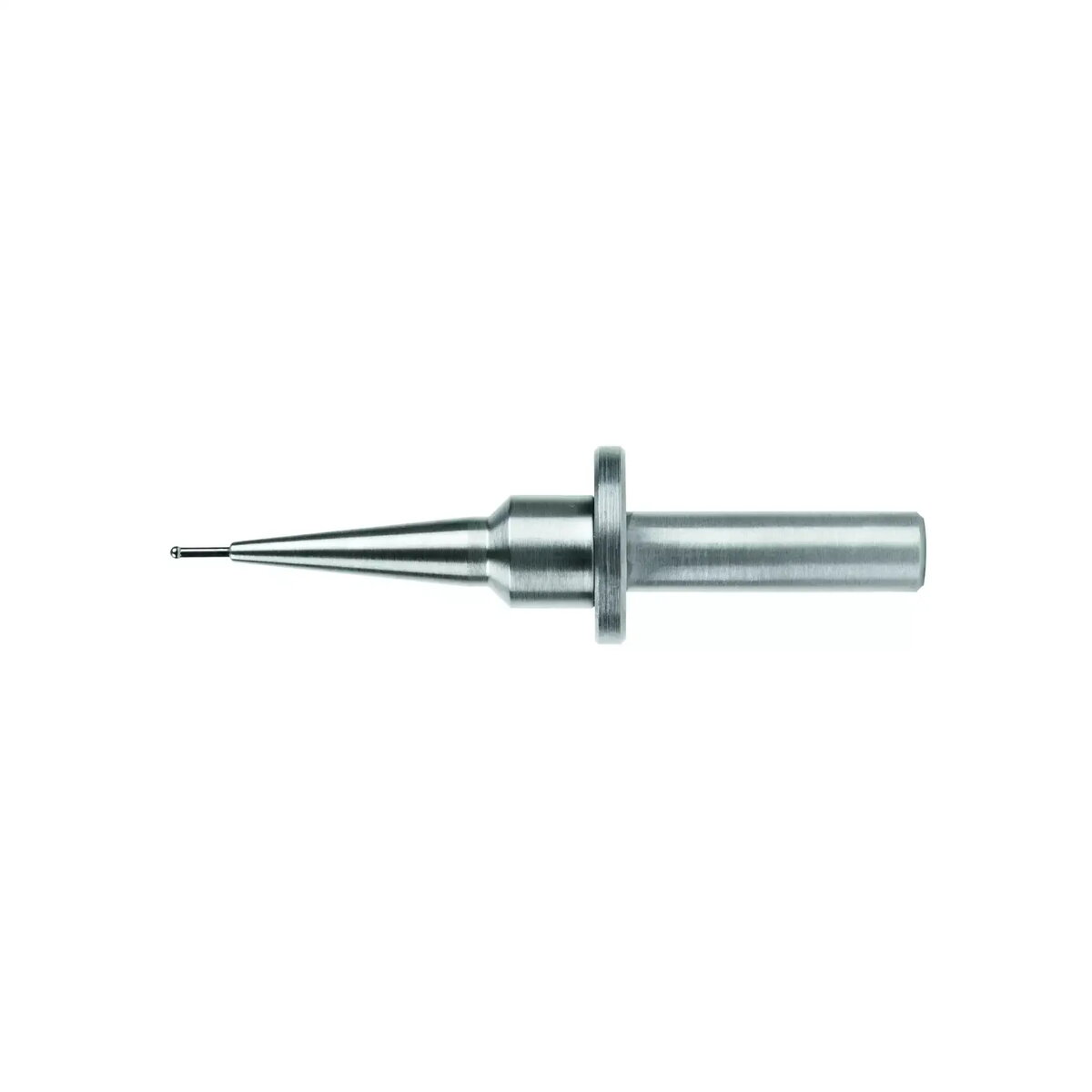

Измерительный наконечник Tesa 00760228 — шар Ø6 мм, наконечник Ø1,00 мм

Контактный наконечник Tesa 00760228 — шар Ø6 мм, игла Ø1.00 мм представляет собой сменный зонд для высотомеров и координатных измерительных установок. Наконечник сочетает сферическую контактную поверхность диаметром 6 мм и контактную точку диаметром 1,00 мм, обеспечивая заданную геометрию контакта для точного тактильного измерения профилей, кромок и мелких элементов. Конструкция рассчитана на повторяемые измерения с постоянной формой и размером зонда.

Преимущества

Сферическая контактная поверхность минимизирует неопределённость при соприкосновении с криволинейными и наклонными поверхностями. Малый диаметр 1,00 мм позволяет добираться до узких мест и мелких деталей, а 6 мм шар обеспечивает устойчивое опирание на более широких поверхностях. Наконечник выполнен с учётом совместимости со стандартными креплениями высотомеров и КИМ, что упрощает замену и обеспечивает надёжное механическое выравнивание.

Подходит для

• Контактных измерений профилей и кромок на обработанных деталях
• Зондирования высотомеров и проверок повторяемости
• Координатных измерений, требующих определённой геометрии зонда
• Инспекции мелких элементов, отверстий и пазов, где требуется узкая контактная точка

Ключевые характеристики

• Диаметр сферической контактной поверхности: 6 мм
• Диаметр контактной точки: 1,00 мм
• Предназначен для тактильных измерений на высотомерах и координатных измерительных системах
• Жёсткая геометрия зонда для повторяемого механического позиционирования

Как использовать

Установите сменный наконечник согласно инструкциям производителя прибора, обеспечив надёжное механическое закрепление и правильное седло. Выполняйте контакт с деталью плавным контролируемым движением, избегая чрезмерных боковых нагрузок, которые могут деформировать контактную точку. Для точных результатов выполните калибровку зонда и контрольное измерение после установки, чтобы подтвердить выравнивание и параметры компенсации в программном обеспечении измерительного прибора.

Рекомендации по использованию

Используйте этот наконечник для тактильных измерений, когда необходима определённая сферическая форма контакта и узкая контактная точка. Не применяйте на сильно абразивных поверхностях без защиты и заменяйте наконечник при признаках износа или деформации шара или контактной точки. Регулярные проверки калибровки и аккуратное обращение сохранят точность и повторяемость измерений.
