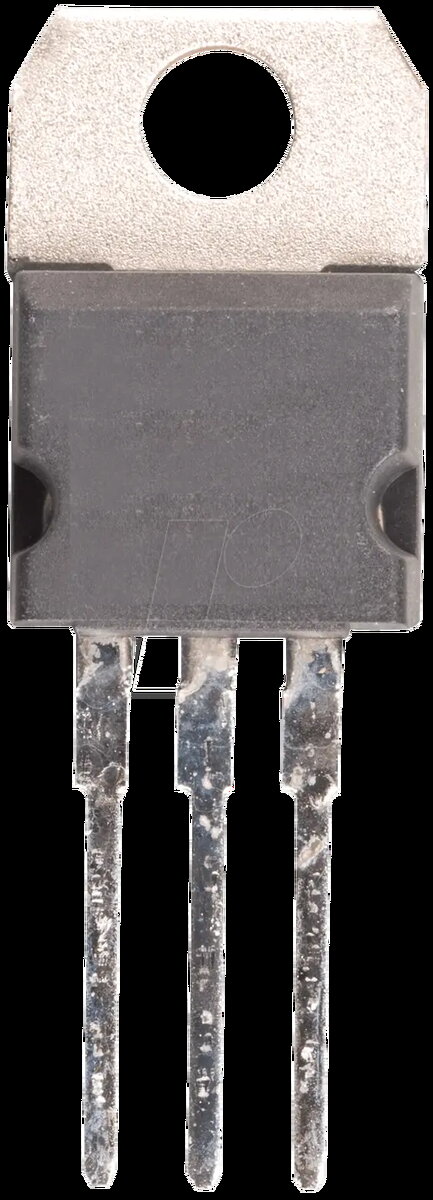

Стабилизатор LDO Texas Instruments LM1084 IT3.3 — фиксированный 3,3 В, малое падение, корпус TO-220

Линейный низкопадающий регулятор напряжения Texas Instruments LM1084 IT3.3 обеспечивает фиксированный выход 3,3 В в корпусе TO-220. Он предназначен для стабильного питания цифровых схем, микроконтроллеров и встроенных систем, где требуется компактный регулятор с низким падением напряжения. Устройство подходит как для прототипирования, так и для платочных решений, сочетая тепловую рассеивающую способность корпуса TO-220 с предсказуемой работой фиксированного LDO.

Преимущества

LM1084 IT3.3 обладает низким падением напряжения, что уменьшает требуемую входно-выходную разницу, обеспечивает надежную фиксацию 3,3 В для стабильных логических уровней и дает преимущества по тепловыделению благодаря корпусу TO-220 при повышенных токах нагрузки. Простая внешняя схема и устойчивая работа под типичными нагрузками делают его удобным решением для компактных схем и для замены шумных преобразователей там, где важен низкий уровень помех.

Применяется для

• Питания микроконтроллеров и цифровой логики, требующих 3,3 В
• Встроенных систем и одноплатных компьютеров при разработке и серийном выпуске
• Питания датчиков, RF-передней части и низкошумных аналоговых схем на плате
• Ремонта и модернизации существующих 3,3 В шин на печатных платах

Ключевые характеристики

• Выходное напряжение: фиксированные 3,3 В
• Тип регулятора: линейный низкопадающий (LDO)
• Корпус: TO-220 (через отверстие) с улучшенным тепловым отводом
• Типовое применение: платочное питание цифровых и аналоговых нагрузок
• Низкое падение напряжения для уменьшения запаса по входному напряжению

Как использовать

Установите LM1084 в посадочное место TO-220 на плате или прикрепите к радиатору при необходимости рассеивания тепла при больших токах. Разместите рекомендованные конденсаторы на входе и выходе рядом с выводами устройства для обеспечения стабильности и снижения шумов; используйте типы и емкости, указанные в даташите. Подайте неотрегулированное входное напряжение на входной вывод, общий контакт — на землю, а с выходного вывода снимайте стабильные 3,3 В. Соблюдайте ограничения по максимально допустимому входному напряжению и тепловыделению, чтобы избежать перегрева.

Рекомендации по эксплуатации

Применяйте конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) на выходе в соответствии с даташитом и размещайте их близко к выводам регулятора. При значительных токах нагрузки крепите корпус TO-220 к радиатору или используйте участок платы с высокой теплопроводностью и обеспечьте вентиляцию. Проверяйте запас входного напряжения, чтобы обеспечить необходимое падение при наихудших условиях.
