Понижающий регулятор Texas Instruments LM2574 M5.0, фиксированный выход 5 В, вход 4–40 В, корпус SO-14

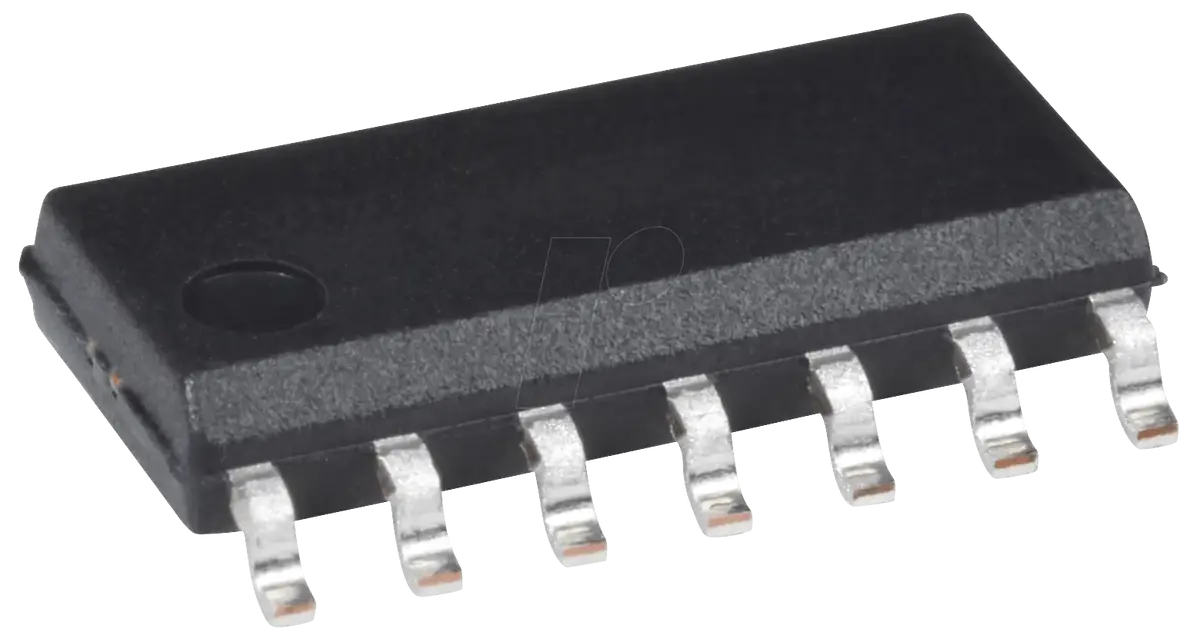

Транзисторный понижающий (buck) регулятор Texas Instruments LM2574 M5.0 с фиксированным выходом 5 В поставляется в корпусе SO-14 для монтажа с выводами. Он предназначен для преобразования напряжения постоянного тока с широким входным диапазоном 4–40 В и обеспечивает стабильный 5 В выход для питания микроконтроллеров, датчиков и других электронных узлов. Интегрированная схема переключения и управления упрощает компоновку источников питания на плате.

Преимущества

LM2574 M5.0 обеспечивает фиксированный выход 5 В при широком диапазоне входных напряжений, что позволяет использовать регулятор с различными источниками питания, включая батареи и повышенные шины. Интеграция ключевых элементов коммутирующего регулятора снижает количество внешних компонентов по сравнению с дискретными решениями. Корпус SO-14 удобен для прототипирования и ремонта, а высокий КПД в типичных режимах работы уменьшает тепловыделение.

Подходит для

• Встраиваемых систем и плат с микроконтроллерами, требующих стабильного 5 В питания
• Портативных и батарейных устройств с входным напряжением до 40 В
• Блоков питания, промышленных контроллеров и электроники управления
• Пайки через отверстие, прототипирования и ремонта с использованием корпуса SO-14

Ключевые характеристики

• Функция: понижающий (buck) переключающий регулятор с фиксированным выходом 5 В
• Диапазон входного напряжения: 4–40 В
• Выходное напряжение: фиксированное 5.0 В
• Тип корпуса: SO-14 для монтажа через отверстия
• Интегрированная схема переключения и управления для уменьшения числа внешних компонентов

Как использовать

Установите корпус SO-14 на печатную плату, соблюдая рекомендованную распиновку для входа, выхода, земли и выводов переключения. Применяйте входные и выходные конденсаторы, а также индуктивность и диод, соответствующие рекомендациям производителя, чтобы обеспечить стабильную регулировку и низкие пульсации. Обеспечьте правильный тепловой отвод и короткие токовые дорожки. Проверьте, чтобы входное напряжение находилось в пределах 4–40 В и подтвердите стабильность выхода при ожидаемой нагрузке перед подключением чувствительных устройств.

Рекомендации по использованию

Следуйте примечаниям и схемам включения производителя при выборе индуктивности, диода и конденсаторов, а также при трассировке платы, чтобы снизить помехи и обеспечить стабильную работу. При работе близко к предельным токам обеспечьте достаточный отвод тепла и защиту от импульсных перенапряжений источника питания.
