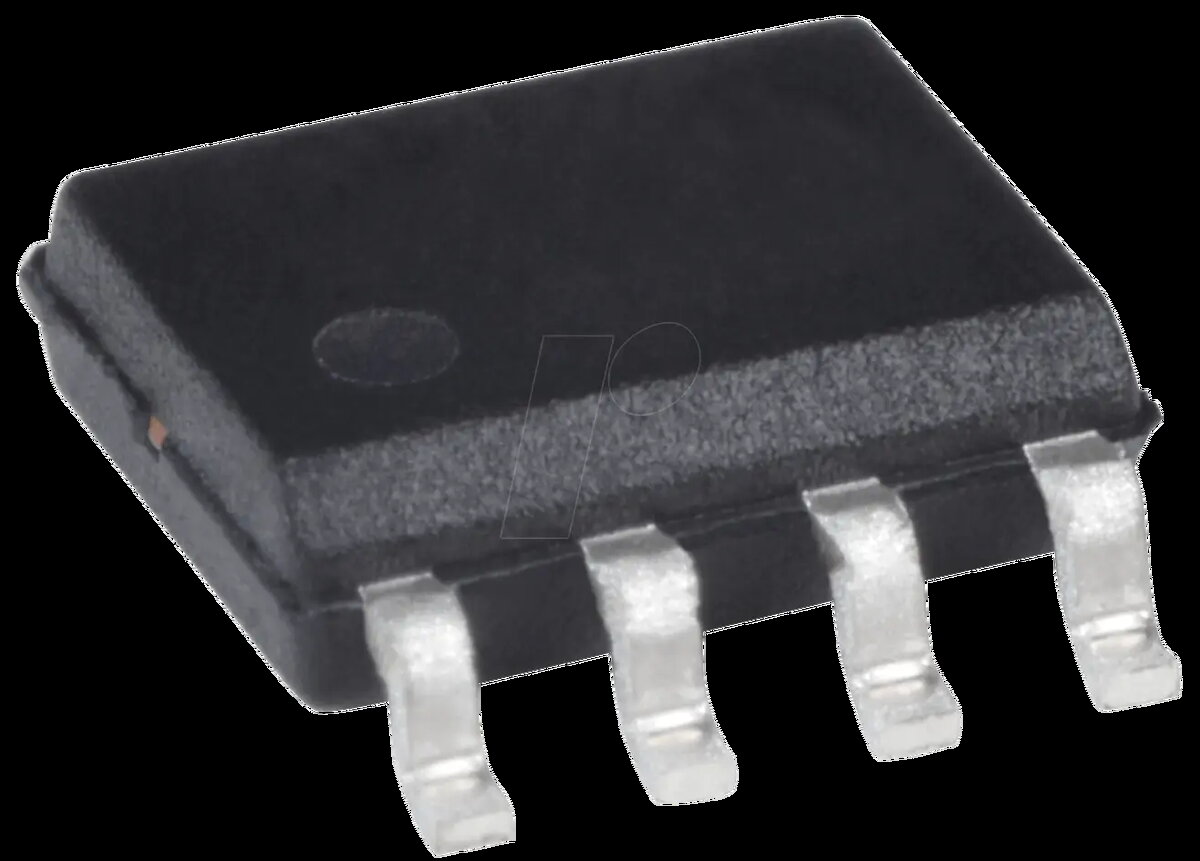

Понижающий (buck) стабилизатор напряжения Texas Instruments LM2674M-ADJ, регулируемый выход 1,2–37 В, вход 6,5–40 В, корпус SO-8

Линейка Linear Technology Texas Instruments LM2674M-ADJ представляет собой понижающий (buck) импульсный стабилизатор напряжения в корпусе SO-8. Устройство работает при входном напряжении от 6,5 В до 40 В и обеспечивает регулируемый выход в диапазоне от 1,2 В до 37 В. Предназначено для преобразования DC–DC и подходит для встраиваемых систем, промышленной электроники и портативных устройств с ограниченным пространством на плате.

Преимущества

LM2674M-ADJ обеспечивает регулирование напряжения в широком диапазоне и поддерживает высокий входной предел, что делает его универсальным при работе с разными источниками питания. Импульсная топология повышает энергоэффективность по сравнению с линейными стабилизаторами и уменьшает тепловыделение. Компактный корпус SO-8 экономит место на плате, а выводы позволяют подключить внешний резистивный делитель и пассивные компоненты для точной настройки выходного напряжения.

Подходит для

• Встраиваемых плат с требованием регулируемых напряжений
• Промышленных управляющих модулей и автоматизации
• Батарейных и портативных устройств
• Блоков питания для сенсоров и коммуникационных модулей

Ключевые характеристики

• Диапазон входного напряжения: 6,5 В – 40 В
• Диапазон регулируемого выхода: 1,2 В – 37 В
• Топология: понижающий (buck) импульсный регулятор
• Корпус: SO-8 монтаж на поверхность
• Настройка выходного напряжения через внешний резистивный делитель

Как использовать

Настройка LM2674M-ADJ требует выбора внешнего дросселя, выпрямительного диода, выходного конденсатора и резистивного делителя для задания требуемого выходного уровня в пределах 1,2–37 В. Следуйте рекомендациям производителя по разводке печатной платы и подбору компонентов, чтобы снизить помехи и обеспечить тепловой режим. Подайте входное напряжение в допустимых пределах 6,5–40 В и проверьте работу при реальной нагрузке. Используйте экранирование и заземление по правилам при интеграции SO-8 компонента в плату.

Рекомендации по применению

Для стабильной работы подберите внешние компоненты, соответствующие требованиям по току, пульсациям и рассеянию тепла; обратитесь к даташиту устройства для рекомендованных значений дросселей, типов диодов и диапазонов ESR конденсаторов. При эксплуатации на верхних пределах входного напряжения или тока обеспечьте достаточную площадь меди или тепловые переходы на плате для отвода тепла.
