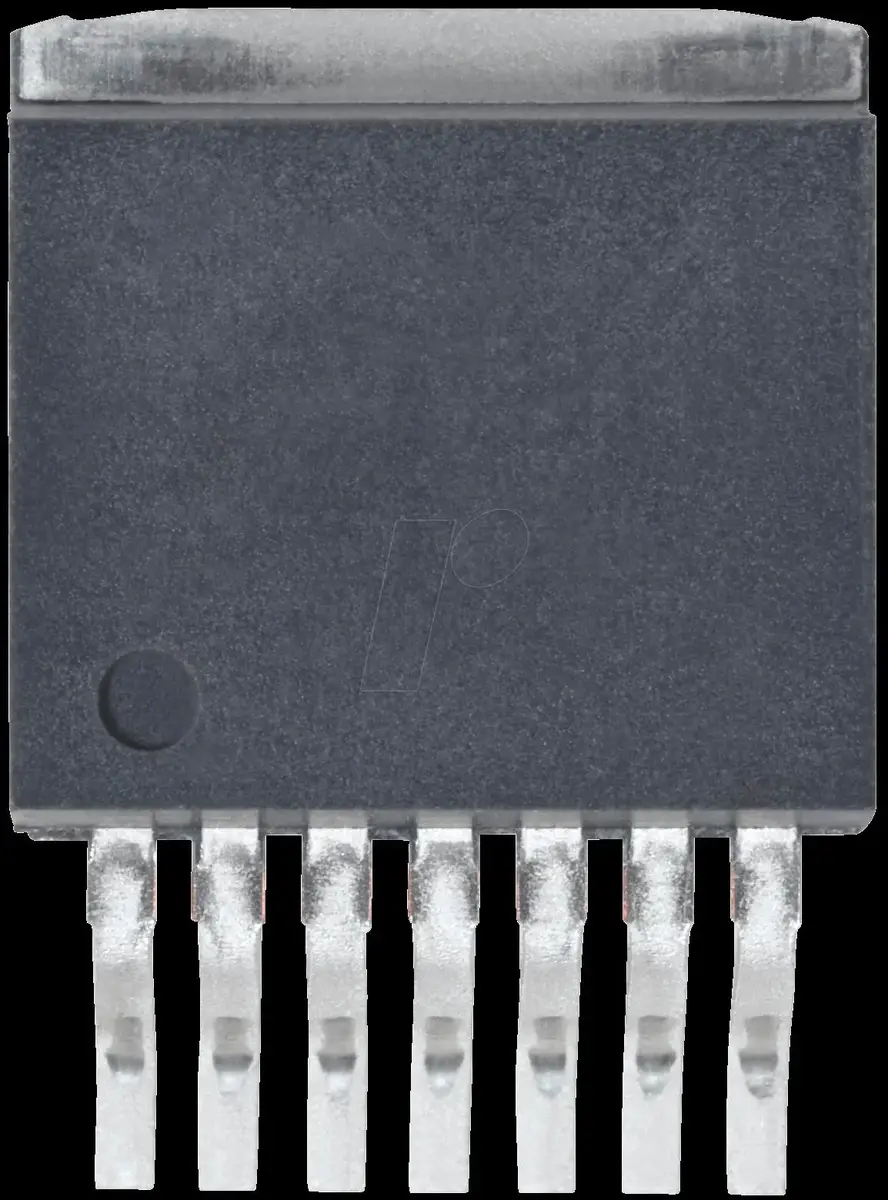

Понижающий стабилизатор напряжения Texas Instruments LM2676S-5.0, фиксированный выход 5 В, вход 8–40 В, корпус TO-263-7

Texas Instruments LM2676S-5.0 — это понижающий (buck) импульсный стабилизатор с фиксированным выходом 5 В, рассчитанный на входное напряжение от 8 В до 40 В. Корпус TO-263-7 предназначен для поверхностного монтажа и обеспечивает удобство интеграции в модули питания и печатные платы. Регулятор объединяет контроллер переключения и выходную часть, что упрощает схему и снижает количество внешних компонентов.

Преимущества

LM2676S-5.0 обеспечивает высокую эффективность преобразования по сравнению с линейными регуляторами при понижении высокого входного напряжения, что уменьшает потери и тепловыделение. Фиксированный выход 5 В исключает необходимость подбора опорных резисторов и упрощает разводку платы. Корпус TO-263-7 обеспечивает хорошее рассеивание тепла в компактных конструкциях, а интегрированные функции управления сокращают число дискретных элементов.

Подходит для

• Встраиваемых систем, требующих стабильного напряжения 5 В
• Промышленных контроллеров и автоматики с более высоким входным напряжением
• Автомобильной электроники при преобразовании 12 В или 24 В в 5 В
• Модулей питания и плат DC–DC преобразователей

Ключевые характеристики

• Выходное напряжение: фиксированное 5,0 В
• Диапазон входного напряжения: 8 В — 40 В
• Топология: понижающий (buck) импульсный регулятор
• Корпус: TO-263-7 для поверхностного монтажа
• Интегрированный контроллер переключения и выходной каскад для упрощения внешних компонентов

Как использовать

Установите LM2676S-5.0 на плату в соответствии с рекомендованной разводкой для корпуса TO-263-7 и обеспечьте достаточную площадь меди для отвода тепла. Подберите индуктор, диод, входные и выходные конденсаторы согласно рекомендациям производителя, чтобы обеспечить стабильную регулировку и низкие пульсации на выходе. Подключите источник питания (8–40 В) к входному выводу, а стабилизированное 5 В — к выходному; соблюдайте полярность и правила разводки для импульсных источников питания. Используйте справочные приложения производителя для выбора внешних компонентов и компоновки платы.

Рекомендации по применению

Рекомендуется применять указанные значения компонент и рекомендации по разводке платы для минимизации помех и улучшения теплового режима. При работе близко к максимальному входному напряжению или повышенной нагрузке обеспечьте дополнительное охлаждение или площадь меди для рассеивания тепла и используйте входные фильтры для защиты от импульсных помех.
