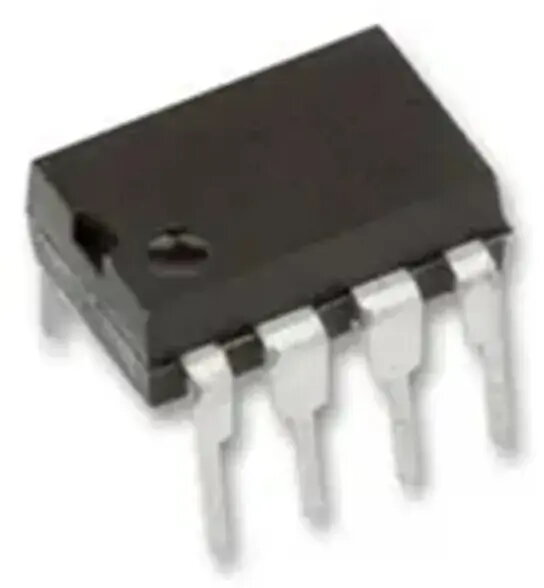

Преобразователь напряжения в частоту Texas Instruments LM331N/NOPB в корпусе DIP-8 V/F

LM331N от Texas Instruments — это прецизионный преобразователь напряжение–в–частоту (V/F) в корпусе DIP-8, преобразующий входное напряжение в пропорциональный частотный выходной сигнал. Устройство предназначено для устойчивого аналогово-частотного преобразования с простым внешним оформлением компонентов и предсказуемой линейной характеристикой. Типичные области применения включают передачу аналоговых данных в частотной форме, интерфейсы датчиков, частотометрию и схемы развязки сигналов.

Преимущества

LM331N обеспечивает линейное соотношение напряжение–частота с возможностью регулировки диапазона частот внешними резисторами и конденсаторами, что позволяет настраивать чувствительность и охват выходного сигнала. Корпус DIP-8 упрощает прототипирование и замену на плате. Для работы требуется небольшое количество внешних деталей, при этом устройство демонстрирует предсказуемые временные параметры и низкое дрейфовое поведение в измерительных задачах.

Подходит для

• Преобразования напряжения от датчиков в частоту для передачи на расстояние или для помехозащищённого интерфейса
• Измерения частоты и систем сбора данных на основе подсчёта импульсов
• Аналого-цифровых передних частей, где представление в виде частоты упрощает обработку
• Схем развязки сигналов, когда через оптопары или трансформаторы передаётся частота вместо аналогового напряжения

Ключевые характеристики

• Корпус через отверстие DIP-8
• Линейное преобразование напряжение–частота
• Настраиваемый диапазон выходной частоты с помощью внешнего резистора и конденсатора
• Работа от одного источника питания с небольшим энергопотреблением, подходящим для измерительных схем
• Точность временных характеристик, подходящая для прецизионных измерений при использовании рекомендованных внешних компонентов

Как использовать

Выберите внешний конденсатор для формирования времени и соответствующие резисторы смещения, чтобы задать требуемый диапазон выходной частоты и чувствительность. Подключите входное напряжение к соответствующему входному контакту через масштабирующую или буферную схему; часто применяют входной резистор или операционный усилитель в буферном включении для согласования уровней. Обеспечьте питание и землю в соответствии с рекомендациями производителя, разместите конденсатор времени между узлом синхронизации и землёй, а резистор между узлом и источником опорного напряжения по схеме из даташита. Проверьте линейность и поведение при изменении температуры в целевой схеме и при необходимости подстройте значения компонентов для достижения требуемой точности.

Рекомендации по применению

Устанавливайте конденсаторы развязки рядом с выводами питания, используйте стабильные компоненты с низкими допусками для формирования времени, чтобы снизить дрейф, и минимизируйте длину трасс, связанных с тайминг-элементами. При подключении датчиков применяйте буферизацию выходов, чтобы избежать загрузки и сохранить линейность V–F преобразования.
