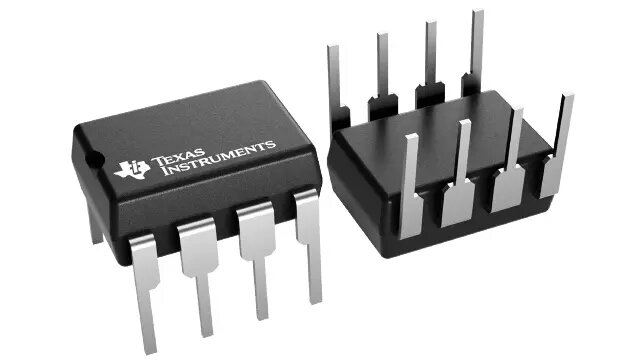

Операционный усилитель Texas Instruments OPA134PA — 1 канал, полоса 8 МГц, КНИ 0.00008%

Texas Instruments OPA134PA — одноканальный операционный усилитель с полосой пропускания 8 МГц и чрезвычайно низким общим гармоническим искажением (THD 0,00008%). Разработан для высококачественного аудио и прецизионной обработки аналоговых сигналов; использует FET-вход для низкого входного тока и высокой линейности. Компактный корпус подходит для монтажа на печатную плату в условиях ограниченного пространства.

Преимущества

OPA134PA сочетает в себе очень низкие искажения и низкий уровень шума с преимуществами настоящей FET-структуры входа, что обеспечивает малый входной ток и отличное подавление синфазных помех. Высокий коэффициент открытой петли и широкий диапазон питающих напряжений (±2,5 В — ±18 В) обеспечивают большую гибкость при проектировании. Широкий выходной размах до примерно 1 В от шины питания увеличивает запас по уровню сигнала в аудио-цепях и измерительных схемах.

Подходит для

• Аудио предусилителей и выходных каскадов для наушников
• Активных фильтров и эквалайзеров
• Прецизионных измерительных схем и согласования сигналов с датчиками
• Низкошумящих приборных усилителей и буферных каскадов
• Печатных плат с ограниченным пространством и 8-контактным поверхностным монтажом

Ключевые характеристики

• Топология: одноканальный операционный усилитель с настоящим FET-входом
• Полоса пропускания: 8 МГц
• Общие гармонические искажения (THD): 0,00008%
• Плотность шума: 8 нВ/√Гц
• Входной ток смещения: типично в диапазоне пикоампер (FET-вход)
• Коэффициент нарастания (slew rate): 20 В/мкс
• Открытый коэффициент усиления: высокий (приблизительно 120 дБ на нагрузке 600 Ω)
• Выходной размах: до ~1 В от питающих шин
• Диапазон питания: ±2,5 В — ±18 В
• Рабочая температура: специфицировано для –40°C до 85°C

Как использовать

Применяйте OPA134PA в типовых схемах: неинвертирующие и инвертирующие усилители, активные фильтры, буферы и предусилители. Обеспечьте питание в пределах допустимого диапазона и применяйте развязку питания непосредственно у выводов для снижения помех. Настройте обратную связь и входные цепи для требуемого коэффициента усиления, учитывая ограничение выходного размаха. Поскольку усилитель стабилен при единичном усилении, его можно использовать как повторитель без дополнительной компенсации. Рекомендуется хорошая разводка платы и минимальные длины входных проводников для снижения шума и обеспечения стабильности.

Рекомендации по применению

Для достижения наилучших аудиометрических характеристик используйте низкошумистые компоненты в цепях обратной связи, располагайте конденсаторы питания близко к выводам, и при необходимости добавляйте небольшой последовательный резистор на выходе при работе с ёмкостной нагрузкой. Надёжный контур заземления и аккуратная разводка печатной платы помогут сохранить низкий уровень шума и минимизировать перекрёстные помехи.
