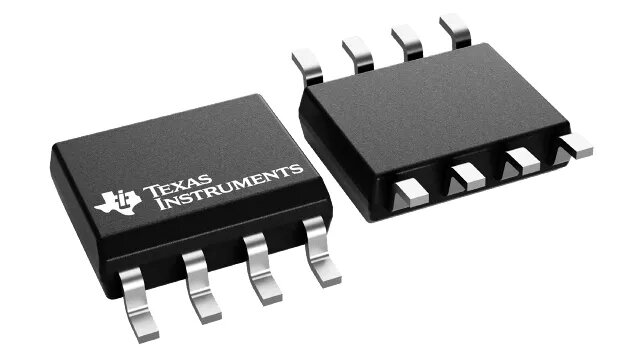

Операционный усилитель Texas Instruments OPA134UA — одноканальный, THD 0.00008%, полоса 8 МГц, 5 × 3.98 × 1.5 мм

Texas Instruments OPA134UA — одноканальный операционный усилитель, разработанный для низкоискажённого и точного аналогового усиления. При общей гармонической искажённости всего 0,00008% и полосе пропускания 8 МГц этот усилитель подходит для звуковых схем высокой точности и усилителей с низким уровнем шума. Компактный корпус размеров 5 × 3,98 × 1,5 мм и широкий диапазон питающих напряжений ±2,5 В…±18 В обеспечивают гибкость применения в различной электронике, где важны высокий коэффициент усиления по открытой петле и линейность.

Преимущества

OPA134UA сочетает очень низкую THD и низкую плотность шума на входе (8 нВ/√Гц) с FET-входом, обеспечивающим низкий входной ток смещения (примерно 5 пА) и минимальную нагрузку на источники сигнала. Высокий коэффициент усиления по открытой петле (~120 дБ при 600 Ом), скорость нарастания 20 В/мкс и полоса 8 МГц позволяют точно усиливать аудиосигналы и малые аналоговые сигналы. Небольшие габариты и широкий диапазон питания упрощают интеграцию в конструкции с ограниченным пространством и в портативных устройствах.

Подходит для

• Пультовые предусилители и аудиобуферы высокого качества
• Микрофонные и инструментальные предусилители с низким уровнем шума
• Точная аналоговая обработка сигналов и активные фильтры
• Измерительные приборы и фронт-энды, требующие низких искажений

Ключевые характеристики

• Общая гармоническая искажённость (THD): 0,00008%
• Плотность шума на входе: 8 нВ/√Гц
• Входной ток смещения: 5 пА (FET-вход)
• Скорость нарастания: 20 В/мкс
• Полоса пропускания: 8 МГц
• Коэффициент усиления по открытой петле: ≈120 дБ (при 600 Ом)
• Диапазон питания: ±2,5 В…±18 В
• Габариты корпуса: 5 × 3,98 × 1,5 мм
• Конфигурация каналов: одноканальный

Как использовать

Применяйте OPA134UA в соответствии с общими рекомендациями по проектированию с операционными усилителями: обеспечьте декуплирование питаний рядом с контактами устройства, соблюдайте меры защиты входов и выходов, указанные в даташите, и подбирайте элементы обратной связи для требуемого замкнутого усиления и устойчивости. Выбирайте номиналы резисторов и конденсаторов так, чтобы уровень шума и смещения оставался в пределах, приемлемых для задачи, и учитывайте ограничения по входному общему режиму и выходному развороту относительно выбранных питающих напряжений.

Рекомендации по применению

Для достижения наилучших аудиометрических и точностных характеристик размещайте байпасные конденсаторы питания близко к выводам, избегайте длинных неэкранированных входных проводников и проектируйте печатную плату с минимальными петлями заземления и наводками. Балансируйте значения резисторов обратной связи и входных сеток для оптимального соотношения шума, полосы и нагрузки на источник. При работе вблизи питающих напряжений проверяйте запасы по голове и диапазон выходного сигнала в конкретных условиях схемы.
