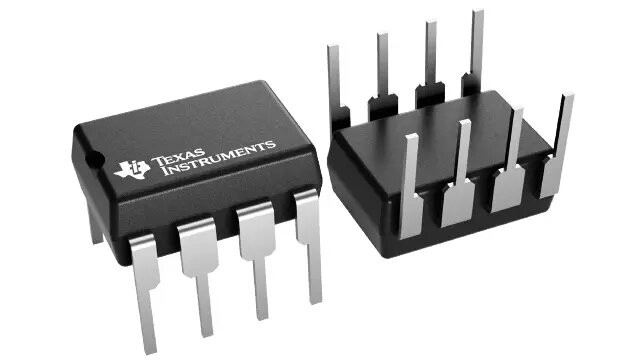

Операционный усилитель Texas Instruments OPA177GP — 1 канал, DIP-корпус, 10.2×6.6×4.57 мм

Операционный усилитель Texas Instruments OPA177GP — одноканальный усилитель в корпусе типа DIP с габаритами примерно 10,2 × 6,6 × 4,57 мм. Устройство предназначено для точной обработки аналоговых сигналов и общего усиления в электронных схемах. Поставка производится комплектами, компонент применяется в приборах и измерительной технике, где важны низкое смещение и стабильность при изменении температуры.

Преимущества

OPA177GP обладает очень низким входным смещением и низким дрейфом, что достигается лазерным подстроением внутренних параметров и позволяет минимизировать необходимость внешней калибровки. Низкий ток покоя уменьшает дрейф при прогреве и снижает ошибки, вызванные термоэлектрическими эффектами на входных соединениях. Низкие уровни шума и стабильная работа делают усилитель пригодным для точных измерительных задач.

Подходит для

• Приборной и измерительной электроники, входы систем сбора данных
• Низкошумного кондиционирования и фильтрации сигналов
• Общего линейного усиления в аналоговых схемах
• Приложений, требующих низкого смещения и малого дрейфа при изменении температуры

Ключевые характеристики

• Каналы: одноканальный операционный усилитель
• Тип корпуса: через-платный корпус DIP (8-контактный форм-фактор)
• Типичный ток покоя: низкий ток покоя, снижающий тепловой дрейф
• Низкое входное смещение и низкий дрейф смещения, подходящие для прецизионных применений
• Низкий уровень шума для точной обработки аналоговых сигналов
• Физические размеры: примерно 10,2 мм × 6,6 мм × 4,57 мм

Как использовать

Устанавливайте OPA177GP на печатную плату по стандартной распиновке 8-контактного DIP и соблюдайте правила разводки для аналоговых схем: организуйте качественное питание с развязкой конденсаторами рядом с выводами, держите сигнальные дорожки короткими для уменьшения наводок и избегайте тепловых градиентов по корпусу усилителя. Настройте схему включения (инвертирующий, неинвертирующий, фильтр и т.д.) в соответствии с требуемым коэффициентом усиления и полосой пропускания.

Рекомендации по применению

Для достижения оптимальной точности используйте резисторы с низким уровнем шума и подходящие конденсаторы для фильтрации питания. Дайте устройству время на стабилизацию после включения питания для минимизации дрейфа при прогреве. При замене других прецизионных ОУ проверьте устойчивость схемы с выбранной обратной связью и условиями нагрузки.
