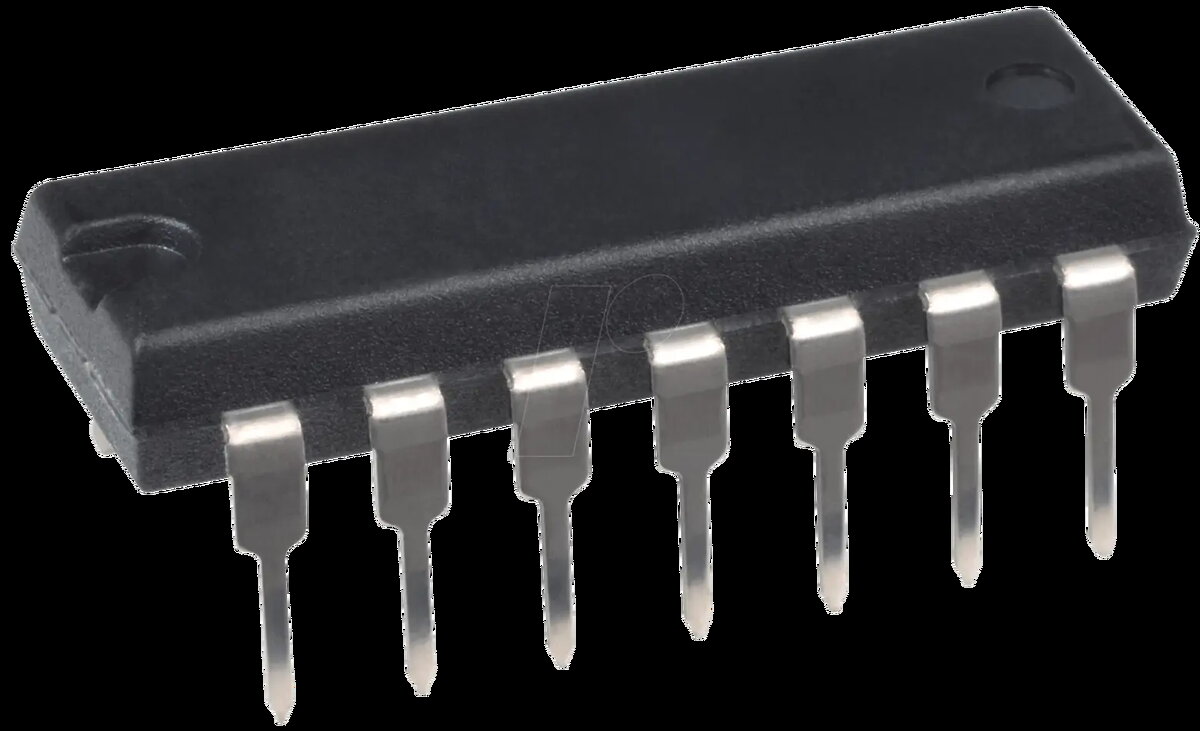

Четырехканальный операционный усилитель Texas Instruments RC4136, DIP-14

Texas Instruments RC4136 представляет собой высокопроизводительный счетверенный операционный усилитель, предназначенный для надежной обработки сигналов в различных электронных устройствах. Микросхема выполнена в стандартном 14-выводном корпусе типа DIP-14 и содержит четыре независимых усилителя на одном кристалле, что позволяет эффективно использовать пространство на печатной плате. Устройство обеспечивает стабильную работу и является оптимальным решением для профессиональной аудиоаппаратуры, систем промышленного управления и проектирования аналоговых схем общего назначения.

Преимущества

Основным преимуществом RC4136 является наличие четырех каналов в одном корпусе, что позволяет реализовать несколько каскадов усиления с минимальными затратами места. Надежная конструкция гарантирует стабильную работу в различных условиях, обеспечивая высокую точность обработки сигналов в промышленном и аудиооборудовании. Кроме того, корпус DIP-14 упрощает монтаж на макетные платы и печатные платы с отверстиями, что значительно облегчает процесс прототипирования и сборки устройств.

Подходит для

• Профессиональной обработки аудиосигналов и предварительного усиления
• Систем промышленного контроля и измерительной техники
• Проектирования аналоговых схем общего назначения
• Реализации активных фильтров
• Кондиционирования сигналов в интерфейсах датчиков

Когда устройство может не подойти

Данный операционный усилитель может не подойти для высокочастотных приложений, требующих сверхнизкого уровня шума или очень высокой скорости нарастания выходного напряжения, выходящей за рамки технических характеристик устройства. Также он не предназначен для поверхностного монтажа (SMT) без использования специальных переходников, так как рассчитан исключительно на выводной монтаж.

Основные технические характеристики

• Тип корпуса: 14-выводной DIP-14
• Конфигурация: Четыре независимых операционных усилителя
• Тип монтажа: Сквозной монтаж (THT)
• Область применения: Аналоговая обработка сигналов общего назначения

Как использовать

Для использования RC4136 установите микросхему в совместимую 14-контактную панель или припаяйте ее непосредственно к печатной плате. Убедитесь, что выводы питания подключены в соответствии со схемой распиновки производителя, чтобы избежать повреждения компонента. Устройство работает путем приема входных сигналов на инвертирующие и неинвертирующие входы каждого внутреннего усилителя, обеспечивая усиленный или обработанный выходной сигнал в зависимости от внешней цепи обратной связи.

Что учесть перед покупкой

• Убедитесь, что посадочное место DIP-14 соответствует требованиям вашей печатной платы
• Проверьте соответствие напряжения питания характеристикам устройства
• Убедитесь, что параметры производительности соответствуют требованиям вашего проекта аналоговой схемы

Рекомендации по использованию: Всегда устанавливайте развязывающий конденсатор рядом с выводами питания для минимизации помех и обеспечения стабильной работы операционных усилителей.
