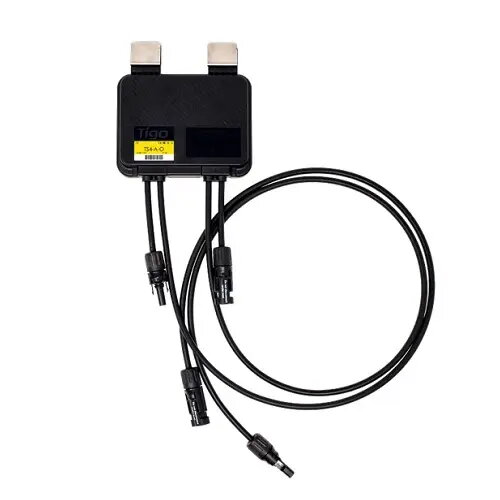

Оптимизатор TIGO TS4-A-O 700W 15A — оптимизатор мощности на уровне модулей для PV-систем

TIGO TS4-A-O — это дополнительный модуль, который добавляет функции «умного» модуля для стандартных фотогальванических панелей. В связке с обязательными компонентами Cloud Connect Advanced (CCA) и Tigo Access Point (TAP) он обеспечивает оптимизацию на уровне модулей, соответствие требованиям быстрого отключения (rapid shutdown) и мониторинг. Оптимизатор рассчитан на модули до 700 Вт и работает по беспроводной связи через TAP и CCA.

Преимущества

TS4-A-O использует Predictive IV (PIV) Technology для повышения эффективности оптимизации и поддерживает селективное развертывание, когда оптимизаторы устанавливаются только на выбранные модули. Устройство обеспечивает мониторинг и функции безопасности на уровне модулей, соответствует требованиям NEC для быстрого отключения, имеет устойчивость к затенению и старению модулей для поддержания выработки энергии. Оптимизатор готов к работе сразу после установки и передаёт данные по беспроводной сети.

Подходит для

• Жилых и коммерческих кровельных PV-систем с модулями до 700 Вт
• Установок, требующих соответствия NEC по быстрому отключению
• Систем, где необходим мониторинг на уровне модулей и селективная оптимизация
• Объектов с частичным затенением или смешанными по возрасту панелями

Когда может не подойти

TS4-A-O не является автономным устройством — для мониторинга и связи необходимы CCA и TAP. Также стоит учитывать электрические ограничения: если характеристики модулей (напряжение или ток) выходят за пределы указанных диапазонов или системное напряжение не совместимо, потребуется другой оптимизатор.

Ключевые характеристики

• Максимальная мощность модуля: 700 Вт
• Максимальное напряжение холостого хода (Voc): 80 В
• Рабочий входной диапазон напряжений: 16–80 В
• Максимальный входной ток (Imax): 15 А
• Максимальный короткий замыкание (Isc): 20 А
• Максимальное системное напряжение: 1000 В
• Связь: беспроводная (требует TAP и CCA)
• Разъёмы: MC4
• Диапазон сечения проводников: AWG 10–12
• Длины проводов: вход 0.12 м, выход 1.2 м
• Диапазон рабочих температур: -40 °C до +70 °C
• Класс защиты: IP68, NEMA 3R
• Вес: 520 г
• Габариты: 138.4 x 139.7 x 22.9 мм
• Гарантия: 24 месяца

Как использовать

Установите TS4-A-O на распределительной коробке модуля согласно инструкции производителя и подключите с помощью MC4-разъёмов. Подключите Tigo Cloud Connect Advanced (CCA) и Tigo Access Point (TAP) для обеспечения беспроводной связи и мониторинга. После установки проверьте, что напряжения модулей находятся в диапазоне 16–80 В и токи не превышают указанные ограничения. Настройте платформу мониторинга Tigo и убедитесь в корректной работе функции быстрого отключения в соответствии с местными нормами.

На что обратить внимание перед покупкой

• Требуются Tigo Cloud Connect Advanced (CCA) и Tigo Access Point (TAP) для мониторинга и связи
• Убедитесь, что Voc и рабочее напряжение модуля находятся в пределах 16–80 В и мощность модуля ≤ 700 Вт
• Проверьте совместимость с максимальным системным напряжением (до 1000 В)
• Проверьте совместимость разъёмов (MC4) и поддержку проводников AWG 10–12
• Убедитесь, что конфигурация соответствует местным нормам по быстрому отключению и требованиям безопасности

Рекомендации по эксплуатации

Для достижения наилучших результатов используйте TS4-A-O на модулях, которые выигрывают от селективной оптимизации (затенённые строки, разные ориентации или стареющие панели), и интегрируйте устройство с Tigo CCA и TAP для получения мониторинга на уровне модулей, ведения журнала данных и соответствия NEC по быстрому отключению.
